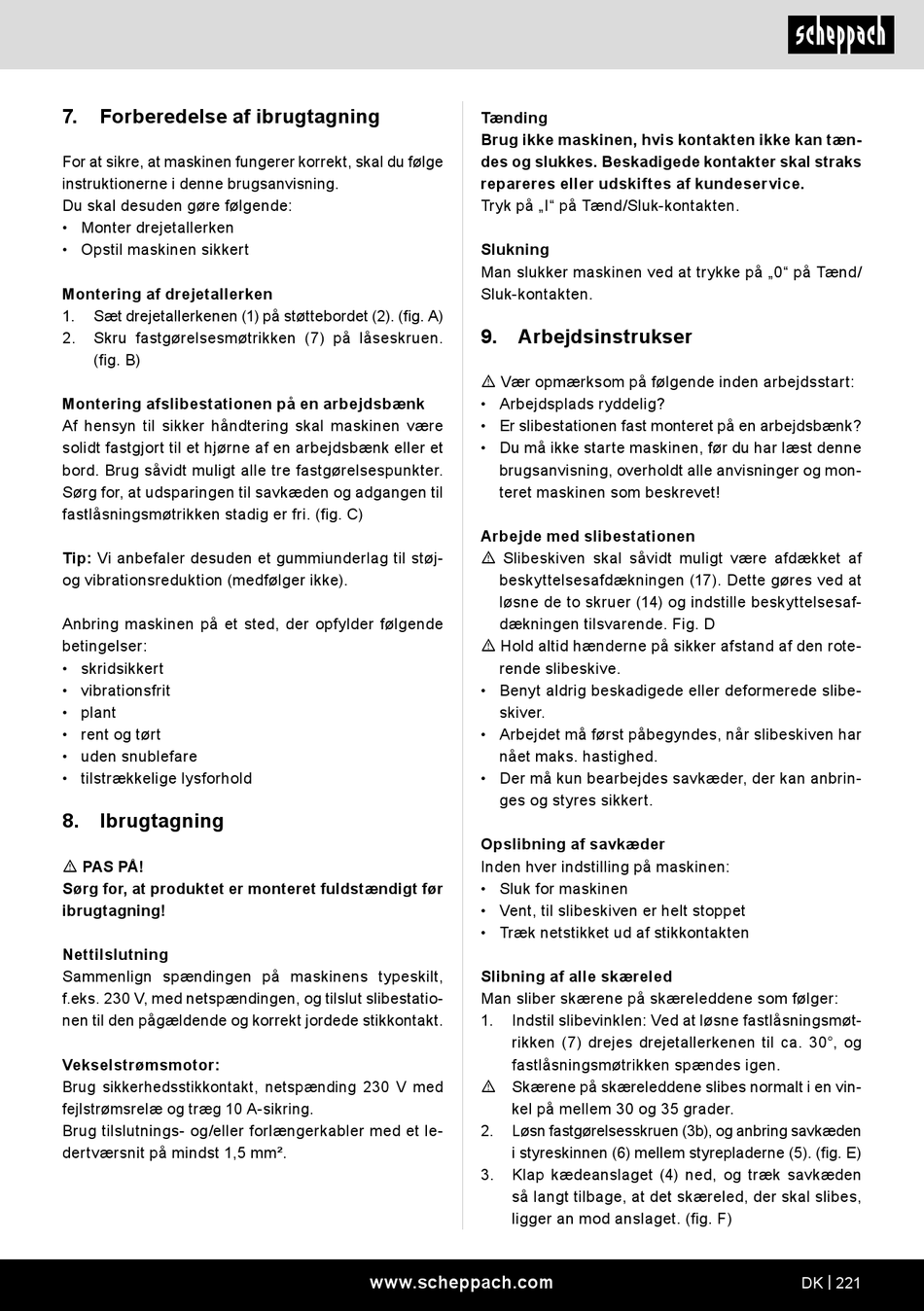

Scheppach KS1200 Originalbetriebsanleitung Seite 221

7. Forberedelse af ibrugtagning
For at sikre, at maskinen fungerer korrekt, skal du følge
instruktionerne i denne brugsanvisning.
Du skal desuden gøre følgende:
• Monter drejetallerken
• Opstil maskinen sikkert
Montering af drejetallerken
1. Sæt drejetallerkenen (1) på støttebordet (2). (fig. A)
2. Skru fastgørelsesmøtrikken (7) på låseskruen.
(fig. B)
Montering afslibestationen på en arbejdsbænk
Af hensyn til sikker håndtering skal maskinen være
solidt fastgjort til et hjørne af en arbejdsbænk eller et
bord. Brug såvidt muligt alle tre fastgørelsespunkter.
Sørg for, at udsparingen til savkæden og adgangen til
fastlåsningsmøtrikken stadig er fri. (fig. C)
Tip: Vi anbefaler desuden et gummiunderlag til støj-
og vibrationsreduktion (medfølger ikke).
Anbring maskinen på et sted, der opfylder følgende
betingelser:
• skridsikkert
• vibrationsfrit
• plant
• rent og tørt
• uden snublefare
• tilstrækkelige lysforhold
8. Ibrugtagning
m PAS PÅ!
Sørg for, at produktet er monteret fuldstændigt før
ibrugtagning!
Nettilslutning
Sammenlign spændingen på maskinens typeskilt,
f.eks. 230 V, med netspændingen, og tilslut slibestatio-
nen til den pågældende og korrekt jordede stikkontakt.
Vekselstrømsmotor:
Brug sikkerhedsstikkontakt, netspænding 230 V med
fejlstrømsrelæ og træg 10 A-sikring.
Brug tilslutnings- og/eller forlængerkabler med et le-
dertværsnit på mindst 1,5 mm².
Tænding
Brug ikke maskinen, hvis kontakten ikke kan tæn-
des og slukkes. Beskadigede kontakter skal straks
repareres eller udskiftes af kundeservice.
Tryk på „I" på Tænd/Sluk-kontakten.
Slukning
Man slukker maskinen ved at trykke på „0" på Tænd/
Sluk-kontakten.
9. Arbejdsinstrukser
m Vær opmærksom på følgende inden arbejdsstart:
• Arbejdsplads ryddelig?
• Er slibestationen fast monteret på en arbejdsbænk?
• Du må ikke starte maskinen, før du har læst denne
brugsanvisning, overholdt alle anvisninger og mon-
teret maskinen som beskrevet!
Arbejde med slibestationen
m Slibeskiven skal såvidt muligt være afdækket af
beskyttelsesafdækningen (17). Dette gøres ved at
løsne de to skruer (14) og indstille beskyttelsesaf-
dækningen tilsvarende. Fig. D
m Hold altid hænderne på sikker afstand af den rote-
rende slibeskive.
• Benyt aldrig beskadigede eller deformerede slibe-
skiver.
• Arbejdet må først påbegyndes, når slibeskiven har
nået maks. hastighed.
• Der må kun bearbejdes savkæder, der kan anbrin-
ges og styres sikkert.
Opslibning af savkæder
Inden hver indstilling på maskinen:
• Sluk for maskinen
• Vent, til slibeskiven er helt stoppet
• Træk netstikket ud af stikkontakten
Slibning af alle skæreled
Man sliber skærene på skæreleddene som følger:
1. Indstil slibevinklen: Ved at løsne fastlåsningsmøt-
rikken (7) drejes drejetallerkenen til ca. 30°, og
fastlåsningsmøtrikken spændes igen.
m Skærene på skæreleddene slibes normalt i en vin-
kel på mellem 30 og 35 grader.
2. Løsn fastgørelsesskruen (3b), og anbring savkæden
i styreskinnen (6) mellem styrepladerne (5). (fig. E)
3. Klap kædeanslaget (4) ned, og træk savkæden
så langt tilbage, at det skæreled, der skal slibes,
ligger an mod anslaget. (fig. F)
www.scheppach.com DK | 221
