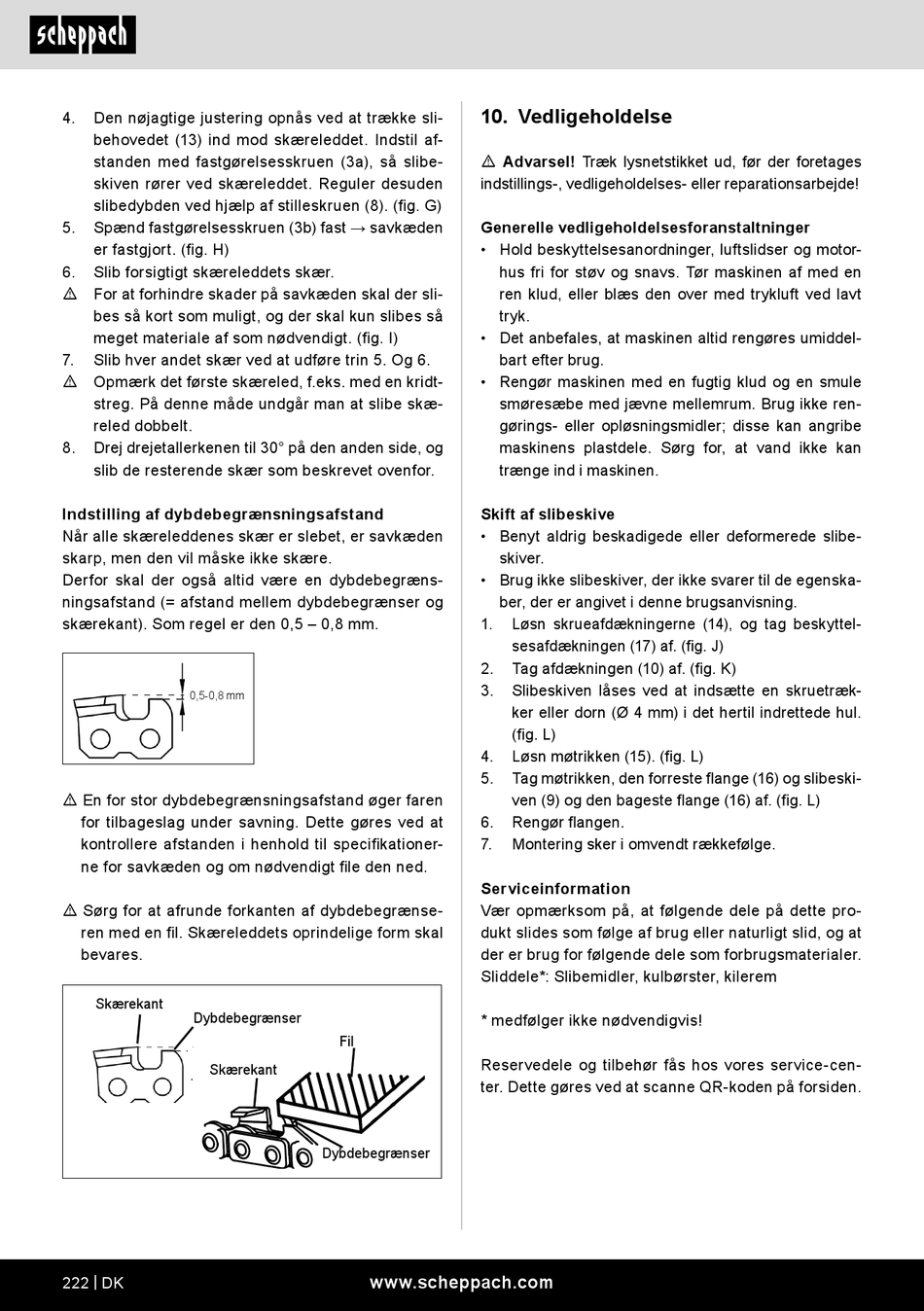

Scheppach KS1200 Originalbetriebsanleitung Seite 222

4. Den nøjagtige justering opnås ved at trække sli-
behovedet (13) ind mod skæreleddet. Indstil af-
standen med fastgørelsesskruen (3a), så slibe-
skiven rører ved skæreleddet. Reguler desuden
slibedybden ved hjælp af stilleskruen (8). (fig. G)
5. Spænd fastgørelsesskruen (3b) fast → savkæden
er fastgjort. (fig. H)
6. Slib forsigtigt skæreleddets skær.
m For at forhindre skader på savkæden skal der sli-
bes så kort som muligt, og der skal kun slibes så
meget materiale af som nødvendigt. (fig. I)
7. Slib hver andet skær ved at udføre trin 5. Og 6.
m Opmærk det første skæreled, f.eks. med en kridt-
streg. På denne måde undgår man at slibe skæ-
reled dobbelt.
8. Drej drejetallerkenen til 30° på den anden side, og
slib de resterende skær som beskrevet ovenfor.
Indstilling af dybdebegrænsningsafstand
Når alle skæreleddenes skær er slebet, er savkæden
skarp, men den vil måske ikke skære.
Derfor skal der også altid være en dybdebegræns-
ningsafstand (= afstand mellem dybdebegrænser og
skærekant). Som regel er den 0,5 – 0,8 mm.
0,5-0,8 mm
m En for stor dybdebegrænsningsafstand øger faren
for tilbageslag under savning. Dette gøres ved at
kontrollere afstanden i henhold til specifikationer-
ne for savkæden og om nødvendigt file den ned.
m Sørg for at afrunde forkanten af dybdebegrænse-
ren med en fil. Skæreleddets oprindelige form skal
bevares.
Skærekant
Dybdebegrænser
Skærekant
222 | DK
10. Vedligeholdelse
m Advarsel! Træk lysnetstikket ud, før der foretages
indstillings-, vedligeholdelses- eller reparationsarbejde!
Generelle vedligeholdelsesforanstaltninger
• Hold beskyttelsesanordninger, luftslidser og motor-
• Det anbefales, at maskinen altid rengøres umiddel-
• Rengør maskinen med en fugtig klud og en smule
Skift af slibeskive
• Benyt aldrig beskadigede eller deformerede slibe-
• Brug ikke slibeskiver, der ikke svarer til de egenska-
1.
2.
3.
4.
5.
6.
7.
Serviceinformation
Vær opmærksom på, at følgende dele på dette pro-
dukt slides som følge af brug eller naturligt slid, og at
der er brug for følgende dele som forbrugsmaterialer.
Sliddele*: Slibemidler, kulbørster, kilerem
* medfølger ikke nødvendigvis!
Fil
Reservedele og tilbehør fås hos vores service-cen-
ter. Dette gøres ved at scanne QR-koden på forsiden.
Dybdebegrænser
www.scheppach.com
hus fri for støv og snavs. Tør maskinen af med en
ren klud, eller blæs den over med trykluft ved lavt
tryk.
bart efter brug.
smøresæbe med jævne mellemrum. Brug ikke ren-
gørings- eller opløsningsmidler; disse kan angribe
maskinens plastdele. Sørg for, at vand ikke kan
trænge ind i maskinen.
skiver.
ber, der er angivet i denne brugsanvisning.
Løsn skrueafdækningerne (14), og tag beskyttel-
sesafdækningen (17) af. (fig. J)
Tag afdækningen (10) af. (fig. K)
Slibeskiven låses ved at indsætte en skruetræk-
ker eller dorn (Ø 4 mm) i det hertil indrettede hul.
(fig. L)
Løsn møtrikken (15). (fig. L)
Tag møtrikken, den forreste flange (16) og slibeski-
ven (9) og den bageste flange (16) af. (fig. L)
Rengør flangen.
Montering sker i omvendt rækkefølge.
