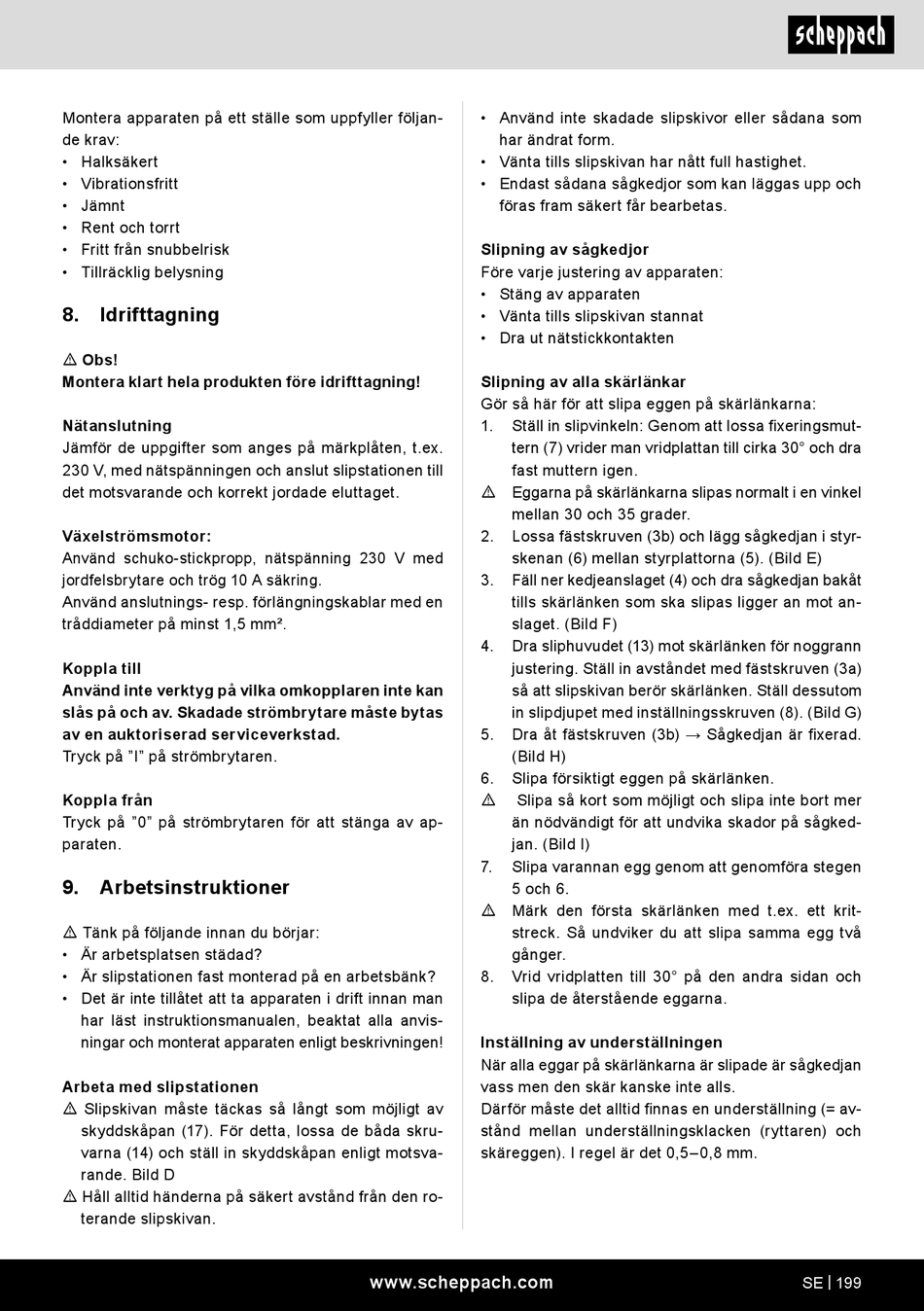

Scheppach KS1200 Originalbetriebsanleitung Seite 199

Montera apparaten på ett ställe som uppfyller följan-
de krav:
• Halksäkert
• Vibrationsfritt
• Jämnt
• Rent och torrt
• Fritt från snubbelrisk
• Tillräcklig belysning
8. Idrifttagning
m Obs!
Montera klart hela produkten före idrifttagning!
Nätanslutning
Jämför de uppgifter som anges på märkplåten, t.ex.
230 V, med nätspänningen och anslut slipstationen till
det motsvarande och korrekt jordade eluttaget.
Växelströmsmotor:
Använd schuko-stickpropp, nätspänning 230 V med
jordfelsbrytare och trög 10 A säkring.
Använd anslutnings- resp. förlängningskablar med en
tråddiameter på minst 1,5 mm².
Koppla till
Använd inte verktyg på vilka omkopplaren inte kan
slås på och av. Skadade strömbrytare måste bytas
av en auktoriserad serviceverkstad.
Tryck på "I" på strömbrytaren.
Koppla från
Tryck på "0" på strömbrytaren för att stänga av ap-
paraten.
9. Arbetsinstruktioner
m Tänk på följande innan du börjar:
• Är arbetsplatsen städad?
• Är slipstationen fast monterad på en arbetsbänk?
• Det är inte tillåtet att ta apparaten i drift innan man
har läst instruktionsmanualen, beaktat alla anvis-
ningar och monterat apparaten enligt beskrivningen!
Arbeta med slipstationen
m Slipskivan måste täckas så långt som möjligt av
skyddskåpan (17). För detta, lossa de båda skru-
varna (14) och ställ in skyddskåpan enligt motsva-
rande. Bild D
m Håll alltid händerna på säkert avstånd från den ro-
terande slipskivan.
• Använd inte skadade slipskivor eller sådana som
har ändrat form.
• Vänta tills slipskivan har nått full hastighet.
• Endast sådana sågkedjor som kan läggas upp och
föras fram säkert får bearbetas.
Slipning av sågkedjor
Före varje justering av apparaten:
• Stäng av apparaten
• Vänta tills slipskivan stannat
• Dra ut nätstickkontakten
Slipning av alla skärlänkar
Gör så här för att slipa eggen på skärlänkarna:
1. Ställ in slipvinkeln: Genom att lossa fixeringsmut-
tern (7) vrider man vridplattan till cirka 30° och dra
fast muttern igen.
m Eggarna på skärlänkarna slipas normalt i en vinkel
mellan 30 och 35 grader.
2. Lossa fästskruven (3b) och lägg sågkedjan i styr-
skenan (6) mellan styrplattorna (5). (Bild E)
3. Fäll ner kedjeanslaget (4) och dra sågkedjan bakåt
tills skärlänken som ska slipas ligger an mot an-
slaget. (Bild F)
4. Dra sliphuvudet (13) mot skärlänken för noggrann
justering. Ställ in avståndet med fästskruven (3a)
så att slipskivan berör skärlänken. Ställ dessutom
in slipdjupet med inställningsskruven (8). (Bild G)
5. Dra åt fästskruven (3b) → Sågkedjan är fixerad.
(Bild H)
6. Slipa försiktigt eggen på skärlänken.
Slipa så kort som möjligt och slipa inte bort mer
m
än nödvändigt för att undvika skador på sågked-
jan. (Bild I)
7. Slipa varannan egg genom att genomföra stegen
5 och 6.
m Märk den första skärlänken med t.ex. ett krit-
streck. Så undviker du att slipa samma egg två
gånger.
8. Vrid vridplatten till 30° på den andra sidan och
slipa de återstående eggarna.
Inställning av underställningen
När alla eggar på skärlänkarna är slipade är sågkedjan
vass men den skär kanske inte alls.
Därför måste det alltid finnas en underställning (= av-
stånd mellan underställningsklacken (ryttaren) och
skäreggen). I regel är det 0,5–0,8 mm.
www.scheppach.com SE | 199
