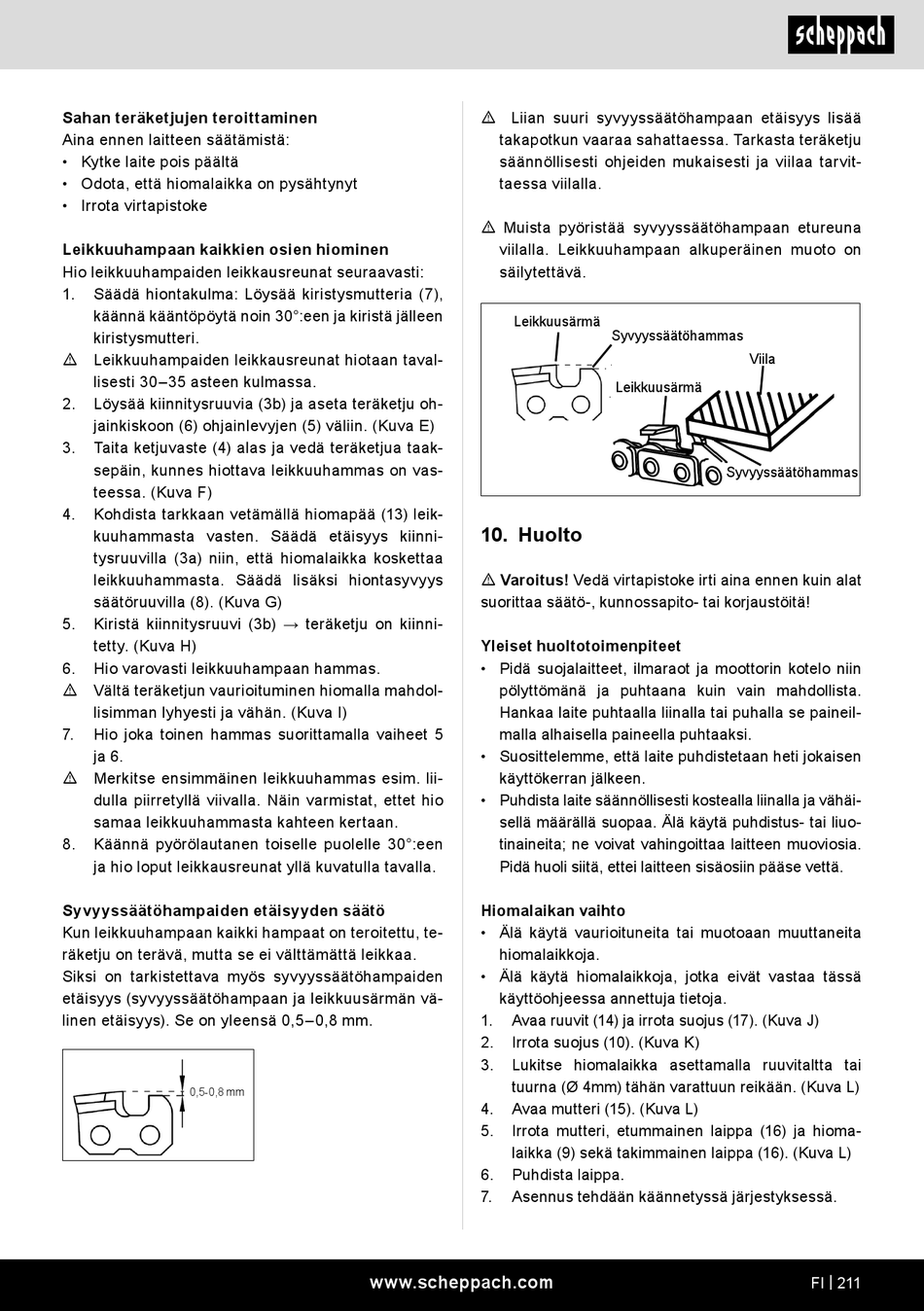

Sahan teräketjujen teroittaminen
Aina ennen laitteen säätämistä:
• Kytke laite pois päältä
• Odota, että hiomalaikka on pysähtynyt
• Irrota virtapistoke
Leikkuuhampaan kaikkien osien hiominen
Hio leikkuuhampaiden leikkausreunat seuraavasti:
1. Säädä hiontakulma: Löysää kiristysmutteria (7),
käännä kääntöpöytä noin 30°:een ja kiristä jälleen
kiristysmutteri.
m Leikkuuhampaiden leikkausreunat hiotaan taval-
lisesti 30–35 asteen kulmassa.
2. Löysää kiinnitysruuvia (3b) ja aseta teräketju oh-
jainkiskoon (6) ohjainlevyjen (5) väliin. (Kuva E)
3. Taita ketjuvaste (4) alas ja vedä teräketjua taak-
sepäin, kunnes hiottava leikkuuhammas on vas-
teessa. (Kuva F)
4. Kohdista tarkkaan vetämällä hiomapää (13) leik-
kuuhammasta vasten. Säädä etäisyys kiinni-
tysruuvilla (3a) niin, että hiomalaikka koskettaa
leikkuuhammasta. Säädä lisäksi hiontasyvyys
säätöruuvilla (8). (Kuva G)
5. Kiristä kiinnitysruuvi (3b) → teräketju on kiinni-
tetty. (Kuva H)
6. Hio varovasti leikkuuhampaan hammas.
m Vältä teräketjun vaurioituminen hiomalla mahdol-
lisimman lyhyesti ja vähän. (Kuva I)
7. Hio joka toinen hammas suorittamalla vaiheet 5
ja 6.
m Merkitse ensimmäinen leikkuuhammas esim. lii-
dulla piirretyllä viivalla. Näin varmistat, ettet hio
samaa leikkuuhammasta kahteen kertaan.
8. Käännä pyörölautanen toiselle puolelle 30°:een
ja hio loput leikkausreunat yllä kuvatulla tavalla.
Syvyyssäätöhampaiden etäisyyden säätö
Kun leikkuuhampaan kaikki hampaat on teroitettu, te-
räketju on terävä, mutta se ei välttämättä leikkaa.
Siksi on tarkistettava myös syvyyssäätöhampaiden
etäisyys (syvyyssäätöhampaan ja leikkuusärmän vä-
linen etäisyys). Se on yleensä 0,5–0,8 mm.

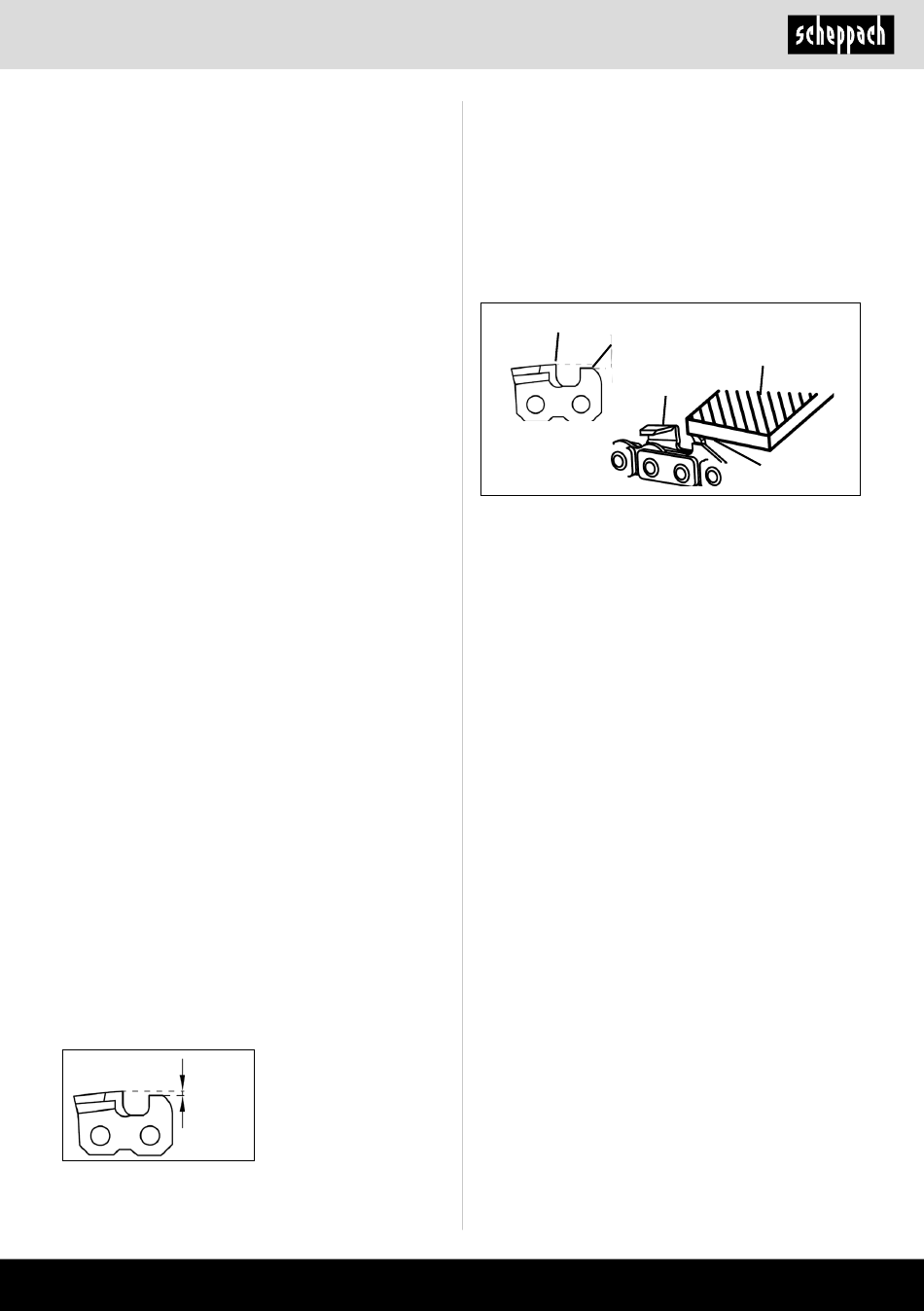

0,5-0,8 mm
m Liian suuri syvyyssäätöhampaan etäisyys lisää
takapotkun vaaraa sahattaessa. Tarkasta teräketju
säännöllisesti ohjeiden mukaisesti ja viilaa tarvit-
taessa viilalla.
m Muista pyöristää syvyyssäätöhampaan etureuna
viilalla. Leikkuuhampaan alkuperäinen muoto on
säilytettävä.
Leikkuusärmä
10. Huolto
m Varoitus! Vedä virtapistoke irti aina ennen kuin alat
suorittaa säätö-, kunnossapito- tai korjaustöitä!
Yleiset huoltotoimenpiteet
• Pidä suojalaitteet, ilmaraot ja moottorin kotelo niin
pölyttömänä ja puhtaana kuin vain mahdollista.
Hankaa laite puhtaalla liinalla tai puhalla se paineil-
malla alhaisella paineella puhtaaksi.
• Suosittelemme, että laite puhdistetaan heti jokaisen
käyttökerran jälkeen.
• Puhdista laite säännöllisesti kostealla liinalla ja vähäi-
sellä määrällä suopaa. Älä käytä puhdistus- tai liuo-
tinaineita; ne voivat vahingoittaa laitteen muoviosia.
Pidä huoli siitä, ettei laitteen sisäosiin pääse vettä.
Hiomalaikan vaihto
• Älä käytä vaurioituneita tai muotoaan muuttaneita
hiomalaikkoja.
• Älä käytä hiomalaikkoja, jotka eivät vastaa tässä
käyttöohjeessa annettuja tietoja.
1. Avaa ruuvit (14) ja irrota suojus (17). (Kuva J)
2. Irrota suojus (10). (Kuva K)
3. Lukitse hiomalaikka asettamalla ruuvitaltta tai
tuurna (Ø 4mm) tähän varattuun reikään. (Kuva L)
4. Avaa mutteri (15). (Kuva L)
5. Irrota mutteri, etummainen laippa (16) ja hioma-
laikka (9) sekä takimmainen laippa (16). (Kuva L)
6. Puhdista laippa.
7. Asennus tehdään käännetyssä järjestyksessä.
