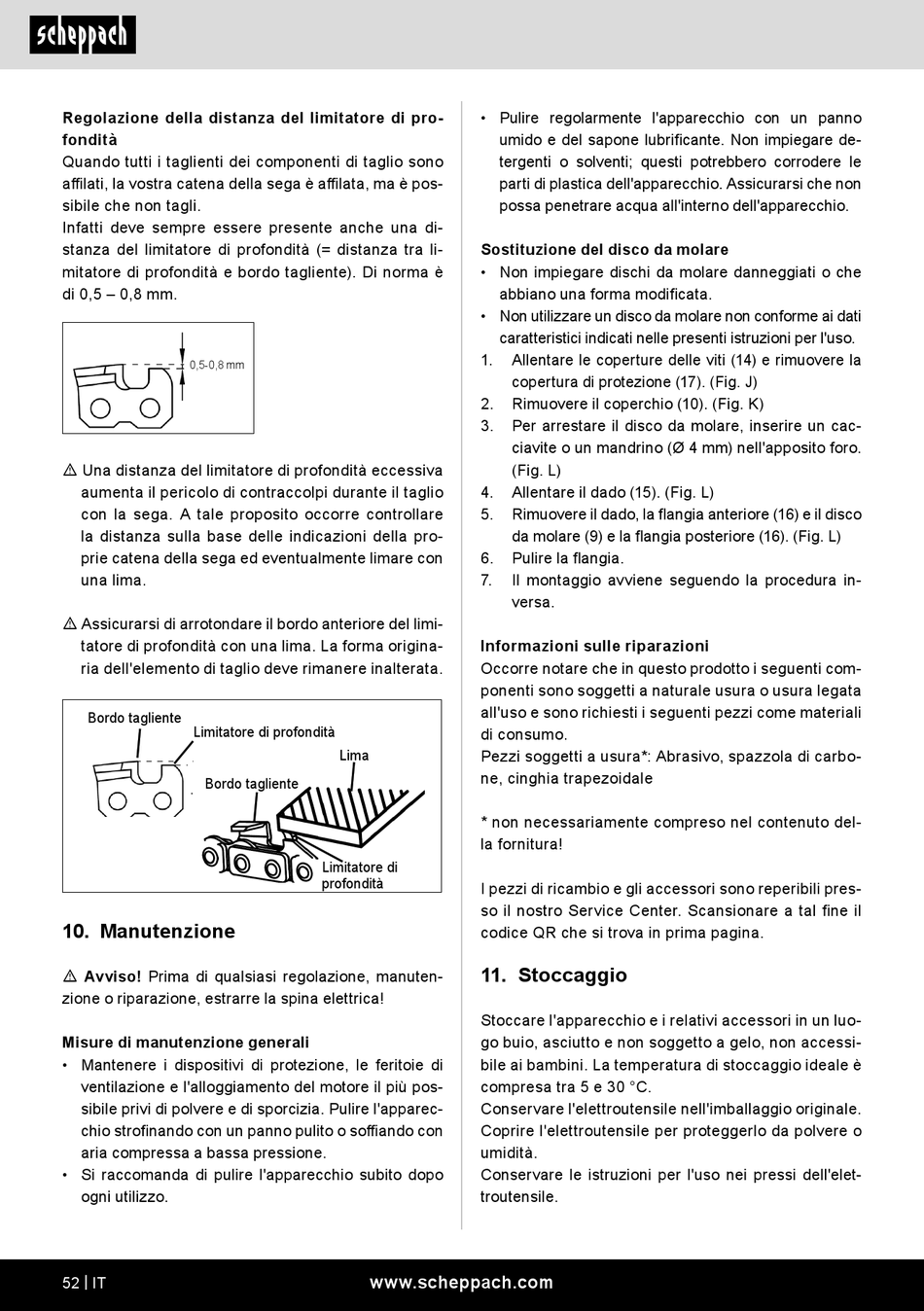

Scheppach KS1200 Originalbetriebsanleitung Seite 52

Regolazione della distanza del limitatore di pro-
fondità
Quando tutti i taglienti dei componenti di taglio sono
affilati, la vostra catena della sega è affilata, ma è pos-
sibile che non tagli.
Infatti deve sempre essere presente anche una di-
stanza del limitatore di profondità (= distanza tra li-
mitatore di profondità e bordo tagliente). Di norma è
di 0,5 – 0,8 mm.
0,5-0,8 mm
m Una distanza del limitatore di profondità eccessiva
aumenta il pericolo di contraccolpi durante il taglio
con la sega. A tale proposito occorre controllare
la distanza sulla base delle indicazioni della pro-
prie catena della sega ed eventualmente limare con
una lima.
m Assicurarsi di arrotondare il bordo anteriore del limi-
tatore di profondità con una lima. La forma origina-
ria dell'elemento di taglio deve rimanere inalterata.
Bordo tagliente
Limitatore di profondità
Bordo tagliente
10. Manutenzione
m Avviso! Prima di qualsiasi regolazione, manuten-
zione o riparazione, estrarre la spina elettrica!
Misure di manutenzione generali
• Mantenere i dispositivi di protezione, le feritoie di
ventilazione e l'alloggiamento del motore il più pos-
sibile privi di polvere e di sporcizia. Pulire l'apparec-
chio strofinando con un panno pulito o soffiando con
aria compressa a bassa pressione.
• Si raccomanda di pulire l'apparecchio subito dopo
ogni utilizzo.
52 | IT
• Pulire regolarmente l'apparecchio con un panno
Sostituzione del disco da molare
• Non impiegare dischi da molare danneggiati o che
• Non utilizzare un disco da molare non conforme ai dati
1.
2.
3.
4.
5.
6.
7.
Informazioni sulle riparazioni
Occorre notare che in questo prodotto i seguenti com-
ponenti sono soggetti a naturale usura o usura legata
all'uso e sono richiesti i seguenti pezzi come materiali
di consumo.
Lima Pezzi soggetti a usura*: Abrasivo, spazzola di carbo-
ne, cinghia trapezoidale
* non necessariamente compreso nel contenuto del-
la fornitura!
Limitatore di
profondità
I pezzi di ricambio e gli accessori sono reperibili pres-
so il nostro Service Center. Scansionare a tal fine il
codice QR che si trova in prima pagina.
11. Stoccaggio
Stoccare l'apparecchio e i relativi accessori in un luo-
go buio, asciutto e non soggetto a gelo, non accessi-
bile ai bambini. La temperatura di stoccaggio ideale è
compresa tra 5 e 30 °C.
Conservare l'elettroutensile nell'imballaggio originale.
Coprire l'elettroutensile per proteggerlo da polvere o
umidità.
Conservare le istruzioni per l'uso nei pressi dell'elet-
troutensile.
www.scheppach.com
umido e del sapone lubrificante. Non impiegare de-
tergenti o solventi; questi potrebbero corrodere le
parti di plastica dell'apparecchio. Assicurarsi che non
possa penetrare acqua all'interno dell'apparecchio.
abbiano una forma modificata.
caratteristici indicati nelle presenti istruzioni per l'uso.
Allentare le coperture delle viti (14) e rimuovere la
copertura di protezione (17). (Fig. J)
Rimuovere il coperchio (10). (Fig. K)
Per arrestare il disco da molare, inserire un cac-
ciavite o un mandrino (Ø 4 mm) nell'apposito foro.
(Fig. L)
Allentare il dado (15). (Fig. L)
Rimuovere il dado, la flangia anteriore (16) e il disco
da molare (9) e la flangia posteriore (16). (Fig. L)
Pulire la flangia.
Il montaggio avviene seguendo la procedura in-
versa.
