Visų pjovimo grandžių galandimas
Norėdami išgaląsti pjovimo grandis, atlikite tokius
veiksmus:
1. Nustatykite galandimo kampą: Atlaisvinę fiksavi-
mo veržlę (7), pasukite besisukantį diską maž-
daug ties 30° ir vėl priveržkite fiksavimo veržlę.
m Pjovimo grandžių ašmenys paprastai galandami
30–35 laipsnių kampu.
2. Atlaisvinkite tvirtinimo varžtą (3b) ir įstatykite pjū-
klo grandinę į kreipiamąjį bėgelį (6) tarp kreipia-
mųjų plokštelių (5). (E pav.)
3. Atlenkite grandinės atramą (4) ir patraukite pjūklo
grandinę atgal tiek, kad galandama pjovimo gran-
dis priglustų prie atramos. (F pav.)
4. Norėdami tiksliai išlygiuoti, patraukite galandimo
galvutę (13) pjovimo grandies link. Tvirtinimo varž-
tu (3a) nustatykite tokį atstumą, kad galandimo
diskas liestų pjovimo grandį. Nustatymo varžtu (8)
sureguliuokite galandimo gylį. (G pav.)
5. Priveržkite tvirtinimo varžtą (3b) pjūklo grandinė
užfiksuota. (H pav.)
6. Atsargiai pagaląskite pjovimo grandies ašmenis.
m Norėdami nepažeisti pjūklo grandinės, galąskite kuo
trumpiau ir tik tiek medžiagos, kiek reikia. (I pav.)
7. Galąskite kas antrus ašmenis, atlikdami 5 ir 6
veiksmus.
m Pažymėkite pirmąją pjovimo grandį, pvz., kreida
uždėdami brūkšnelį. Taip išvengsite dvigubo pjo-
vimo grandžių galandimo.
8. Pasukite besisukantį diską ties 30° kitoje pusėje ir,
kaip aprašyta, galąskite likusius ašmenis.

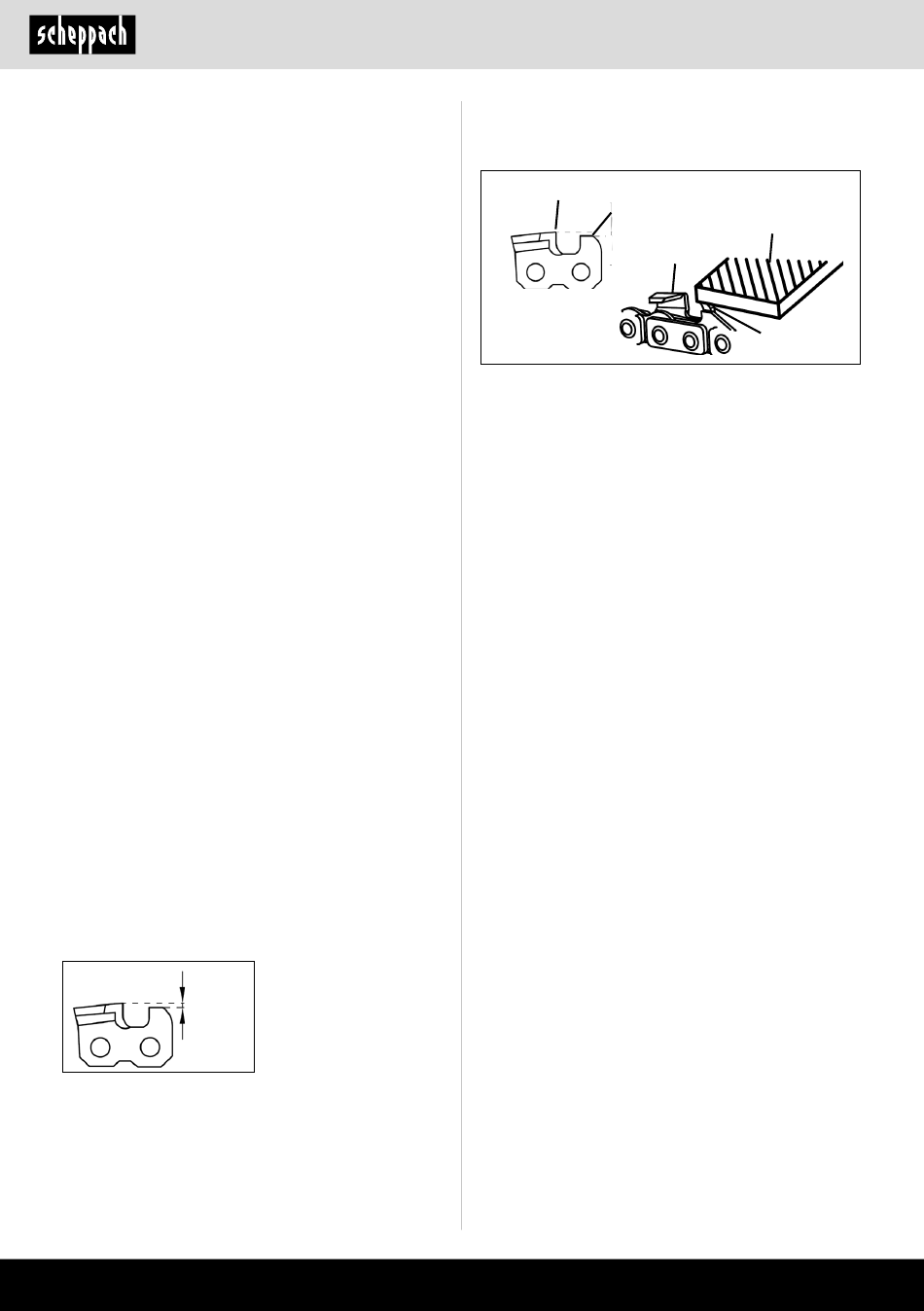

Atstumo iki gylio ribotuvo nustatymas
Kai visi pjovimo grandžių ašmenys yra išgaląsti, Jū-
sų pjūklo grandinė yra aštri, tačiau galimai nepjauna.
Todėl visada turi būti tam tikras atstumas iki gylio ribo-
tuvo (= atstumas tarp gylio ribotuvo ir pjovimo briau-
nos). Paprastai jis yra 0,5–0,8 mm.
0,5–0,8 mm
m Dėl per didelio atstumo iki gylio ribotuvo pjaunant
didėja atatrankos pavojus. Tam pagal savo pjūklo
grandinės duomenis turite patikrinti atstumą ir pri-
reikus nušlifuoti dilde.
178 | LT
m Gylio ribotuvo priekinę briauną užapvalinkite dilde.
Turi būti išlaikyta pirminė pjovimo grandies forma.
Pjovimo briauna
10. Techninė priežiūra
m Įspėjimas! Prieš atlikdami bet kokius nustatymo, ei-
namosios priežiūros ir remonto darbus, ištraukite tinklo
kištuką!
Bendrieji techninės priežiūros darbai
• Stenkitės, kad apsauginiai įtaisai, vėdinimo plyšiai
ir variklio korpusas būtų kuo švaresni ir nedulkėti.
Esant mažam slėgiui, nuvalykite įrenginį švaria
šluoste arba išpūskite suslėgtuoju oru.
• Rekomenduojame įrenginį išvalyti iš karto po kie-
kvieno naudojimo.
• Reguliariai valykite įrenginį drėgna šluoste su šiek
tiek skystojo muilo. Nenaudokite valymo priemonių
ir tirpiklių. Jie gali pažeisti plastikines įrenginio dalis.
Atkreipkite dėmesį į tai, kad į įrenginio vidų nepatek-
tų vandens.
Galandimo disko keitimas
• Nenaudokite pažeistų arba pakeitusių formą galan-
dimo diskų.
• Nenaudokite galandimo diskų, kurie neatitinka šioje
naudojimo instrukcijoje nurodytų charakteristikų.
1. Atsukite varžtų gaubtelius (14) ir nuimkite apsauginį
uždangalą (17). (J pav.)
2. Nuimkite uždangalą (10). (K pav.)
3. Norėdami užfiksuoti galandimo diską, įkiškite at-
suktuvą arba įtvarą (Ø 4mm) į tam skirtą skylę. (L
pav.)
4. Atlaisvinkite veržlę (15). (L pav.)
5. Nuimkite veržlę, priekinę jungę (16) ir galandimo
diską (9) bei galinę jungę (16). (L pav.)
6. Išvalykite junges.
7. Sumontuokite atvirkštine eilės tvarka.
www.scheppach.com
Gylio ribotuvas
Dildė
Pjovimo briauna
Gylio ribotuvas
