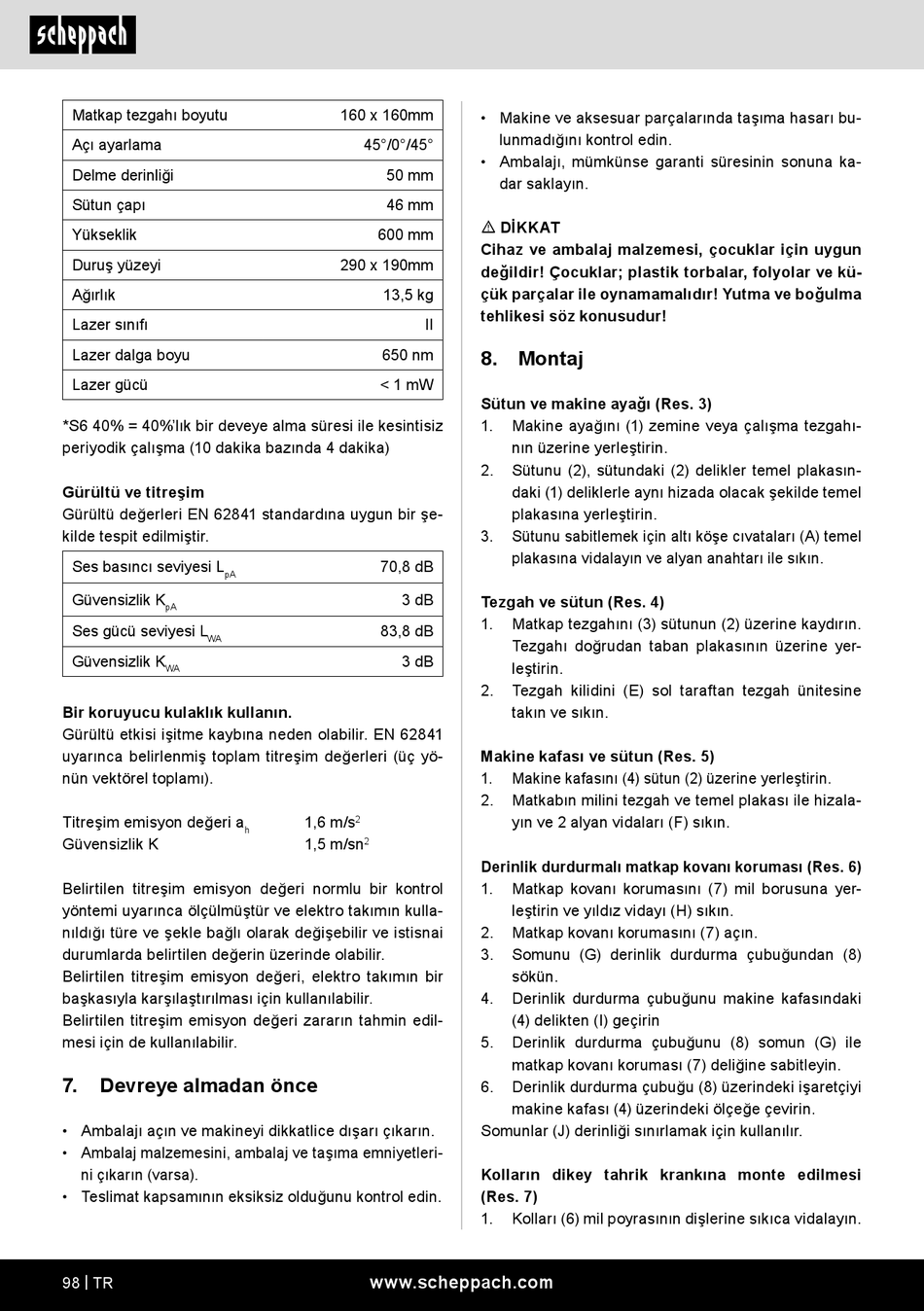

Scheppach DP16VLS Originalbetriebsanleitung Seite 98

Matkap tezgahı boyutu
Açı ayarlama
Delme derinliği
Sütun çapı
Yükseklik
Duruş yüzeyi
Ağırlık
Lazer sınıfı
Lazer dalga boyu
Lazer gücü
*S6 40% = 40%'lık bir deveye alma süresi ile kesintisiz
periyodik çalışma (10 dakika bazında 4 dakika)
Gürültü ve titreşim
Gürültü değerleri EN 62841 standardına uygun bir şe-
kilde tespit edilmiştir.
Ses basıncı seviyesi L
pA
Güvensizlik K
pA
Ses gücü seviyesi L
WA
Güvensizlik K
WA
Bir koruyucu kulaklık kullanın.
Gürültü etkisi işitme kaybına neden olabilir. EN 62841
uyarınca belirlenmiş toplam titreşim değerleri (üç yö-
nün vektörel toplamı).
Titreşim emisyon değeri a
Güvensizlik K
Belirtilen titreşim emisyon değeri normlu bir kontrol
yöntemi uyarınca ölçülmüştür ve elektro takımın kulla-
nıldığı türe ve şekle bağlı olarak değişebilir ve istisnai
durumlarda belirtilen değerin üzerinde olabilir.
Belirtilen titreşim emisyon değeri, elektro takımın bir
başkasıyla karşılaştırılması için kullanılabilir.
Belirtilen titreşim emisyon değeri zararın tahmin edil-
mesi için de kullanılabilir.
7. Devreye almadan önce
• Ambalajı açın ve makineyi dikkatlice dışarı çıkarın.
• Ambalaj malzemesini, ambalaj ve taşıma emniyetleri-
ni çıkarın (varsa).
• Teslimat kapsamının eksiksiz olduğunu kontrol edin.
98 | TR
160 x 160mm
45°/0°/45°
50 mm
46 mm
600 mm
290 x 190mm
13,5 kg
650 nm
< 1 mW
70,8 dB
3 dB
83,8 dB
3 dB
1,6 m/s
2
h
1,5 m/sn
2
www.scheppach.com
• Makine ve aksesuar parçalarında taşıma hasarı bu-
lunmadığını kontrol edin.
• Ambalajı, mümkünse garanti süresinin sonuna ka-
dar saklayın.
m DİKKAT
Cihaz ve ambalaj malzemesi, çocuklar için uygun
değildir! Çocuklar; plastik torbalar, folyolar ve kü-
çük parçalar ile oynamamalıdır! Yutma ve boğulma
tehlikesi söz konusudur!
II
8. Montaj
Sütun ve makine ayağı (Res. 3)
1. Makine ayağını (1) zemine veya çalışma tezgahı-
nın üzerine yerleştirin.
2. Sütunu (2), sütundaki (2) delikler temel plakasın-
daki (1) deliklerle aynı hizada olacak şekilde temel
plakasına yerleştirin.
3. Sütunu sabitlemek için altı köşe cıvataları (A) temel
plakasına vidalayın ve alyan anahtarı ile sıkın.
Tezgah ve sütun (Res. 4)
1. Matkap tezgahını (3) sütunun (2) üzerine kaydırın.
Tezgahı doğrudan taban plakasının üzerine yer-
leştirin.
2. Tezgah kilidini (E) sol taraftan tezgah ünitesine
takın ve sıkın.
Makine kafası ve sütun (Res. 5)
1. Makine kafasını (4) sütun (2) üzerine yerleştirin.
2. Matkabın milini tezgah ve temel plakası ile hizala-
yın ve 2 alyan vidaları (F) sıkın.
Derinlik durdurmalı matkap kovanı koruması (Res. 6)
1. Matkap kovanı korumasını (7) mil borusuna yer-
leştirin ve yıldız vidayı (H) sıkın.
2. Matkap kovanı korumasını (7) açın.
3. Somunu (G) derinlik durdurma çubuğundan (8)
sökün.
4. Derinlik durdurma çubuğunu makine kafasındaki
(4) delikten (I) geçirin
5. Derinlik durdurma çubuğunu (8) somun (G) ile
matkap kovanı koruması (7) deliğine sabitleyin.
6. Derinlik durdurma çubuğu (8) üzerindeki işaretçiyi
makine kafası (4) üzerindeki ölçeğe çevirin.
Somunlar (J) derinliği sınırlamak için kullanılır.
Kolların dikey tahrik krankına monte edilmesi
(Res. 7)
1. Kolları (6) mil poyrasının dişlerine sıkıca vidalayın.
