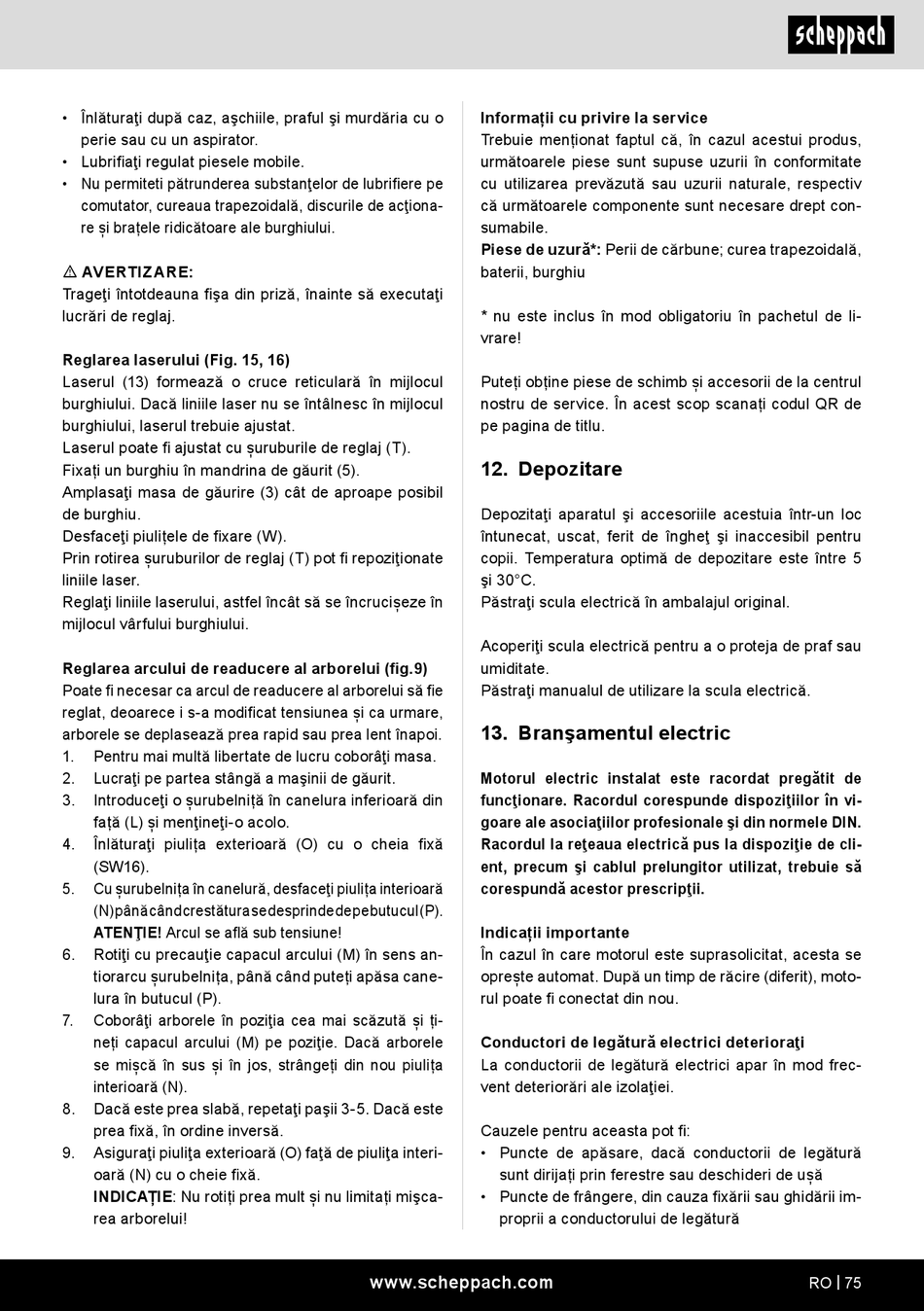

Scheppach DP16VLS Originalbetriebsanleitung Seite 75

• Înlăturaţi după caz, aşchiile, praful şi murdăria cu o
perie sau cu un aspirator.
• Lubrifiaţi regulat piesele mobile.
• Nu permiteti pătrunderea substanţelor de lubrifiere pe
comutator, cureaua trapezoidală, discurile de acţiona-
re și brațele ridicătoare ale burghiului.
m AVERTIZARE:
Trageţi întotdeauna fişa din priză, înainte să executaţi
lucrări de reglaj.
Reglarea laserului (Fig. 15, 16)
Laserul (13) formează o cruce reticulară în mijlocul
burghiului. Dacă liniile laser nu se întâlnesc în mijlocul
burghiului, laserul trebuie ajustat.
Laserul poate fi ajustat cu șuruburile de reglaj (T).
Fixați un burghiu în mandrina de găurit (5).
Amplasaţi masa de găurire (3) cât de aproape posibil
de burghiu.
Desfaceţi piulițele de fixare (W).
Prin rotirea șuruburilor de reglaj (T) pot fi repoziţionate
liniile laser.
Reglaţi liniile laserului, astfel încât să se încrucișeze în
mijlocul vârfului burghiului.
Reglarea arcului de readucere al arborelui (fig.9)
Poate fi necesar ca arcul de readucere al arborelui să fie
reglat, deoarece i s-a modificat tensiunea și ca urmare,
arborele se deplasează prea rapid sau prea lent înapoi.
1. Pentru mai multă libertate de lucru coborâţi masa.
2. Lucraţi pe partea stângă a maşinii de găurit.
3. Introduceţi o șurubelniță în canelura inferioară din
față (L) și menţineţi-o acolo.
4. Înlăturaţi piulița exterioară (O) cu o cheia fixă
(SW16).
5. Cu șurubelnița în canelură, desfaceţi piulița interioară
(N) până când crestătura se desprinde de pe butucul (P).
ATENŢIE! Arcul se află sub tensiune!
6. Rotiţi cu precauţie capacul arcului (M) în sens an-
tiorarcu șurubelnița, până când puteți apăsa cane-
lura în butucul (P).
7. Coborâţi arborele în poziţia cea mai scăzută și ți-
neți capacul arcului (M) pe poziţie. Dacă arborele
se mișcă în sus și în jos, strângeți din nou piulița
interioară (N).
8. Dacă este prea slabă, repetaţi paşii 3-5. Dacă este
prea fixă, în ordine inversă.
9. Asiguraţi piuliţa exterioară (O) faţă de piuliţa interi-
oară (N) cu o cheie fixă.
INDICAȚIE: Nu rotiți prea mult și nu limitați mişca-
rea arborelui!
Informații cu privire la service
Trebuie menționat faptul că, în cazul acestui produs,
următoarele piese sunt supuse uzurii în conformitate
cu utilizarea prevăzută sau uzurii naturale, respectiv
că următoarele componente sunt necesare drept con-
sumabile.
Piese de uzură*: Perii de cărbune; curea trapezoidală,
baterii, burghiu
* nu este inclus în mod obligatoriu în pachetul de li-
vrare!
Puteți obține piese de schimb și accesorii de la centrul
nostru de service. În acest scop scanați codul QR de
pe pagina de titlu.
12. Depozitare
Depozitaţi aparatul şi accesoriile acestuia într-un loc
întunecat, uscat, ferit de îngheţ şi inaccesibil pentru
copii. Temperatura optimă de depozitare este între 5
şi 30°C.
Păstraţi scula electrică în ambalajul original.
Acoperiţi scula electrică pentru a o proteja de praf sau
umiditate.
Păstraţi manualul de utilizare la scula electrică.
13. Branşamentul electric
Motorul electric instalat este racordat pregătit de
funcţionare. Racordul corespunde dispoziţiilor în vi-
goare ale asociaţiilor profesionale şi din normele DIN.
Racordul la reţeaua electrică pus la dispoziţie de cli-
ent, precum şi cablul prelungitor utilizat, trebuie să
corespundă acestor prescripţii.
Indicații importante
În cazul în care motorul este suprasolicitat, acesta se
oprește automat. După un timp de răcire (diferit), moto-
rul poate fi conectat din nou.
Conductori de legătură electrici deterioraţi
La conductorii de legătură electrici apar în mod frec-
vent deteriorări ale izolaţiei.
Cauzele pentru aceasta pot fi:
• Puncte de apăsare, dacă conductorii de legătură
sunt dirijați prin ferestre sau deschideri de ușă
• Puncte de frângere, din cauza fixării sau ghidării im-
proprii a conductorului de legătură
