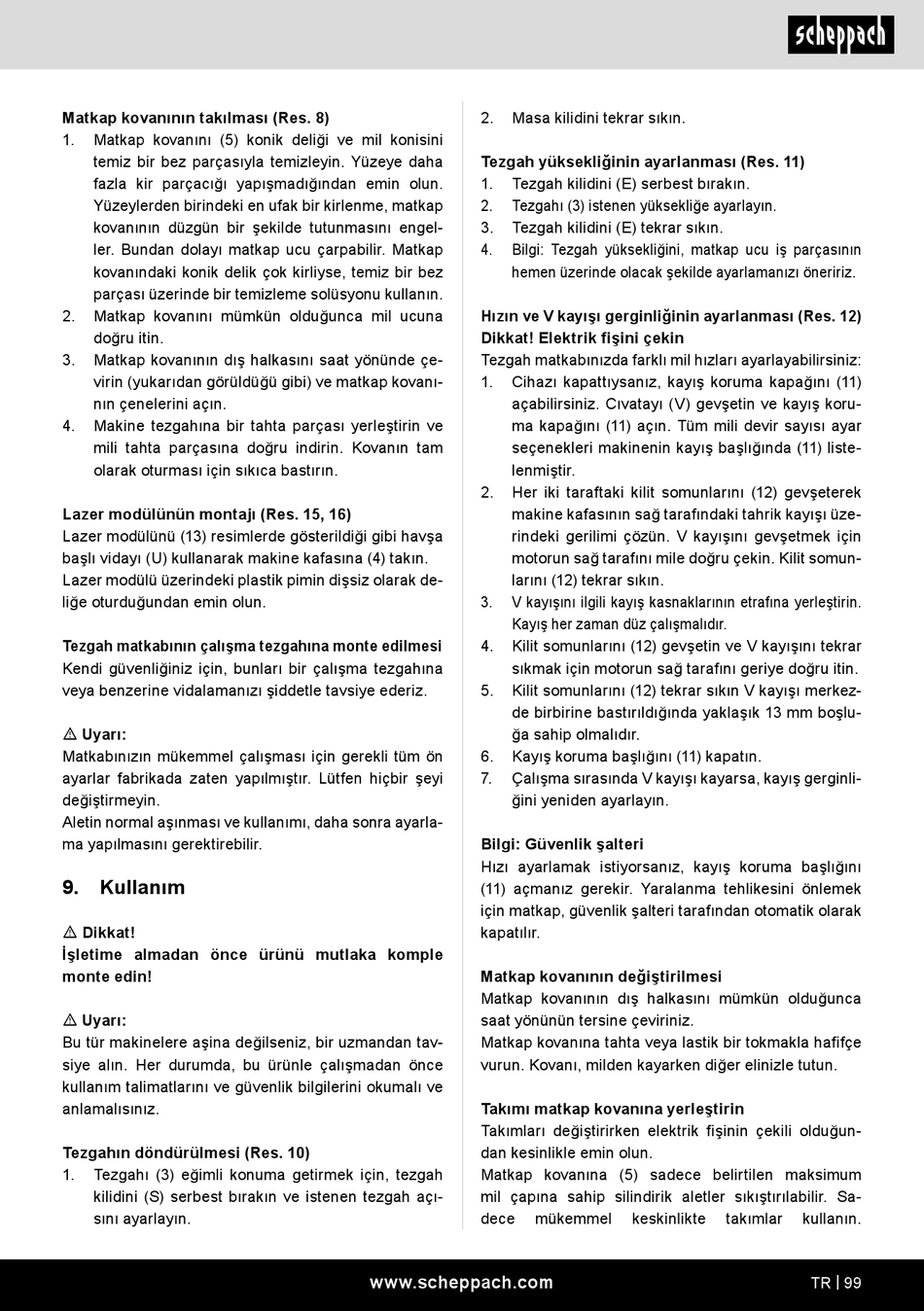

Scheppach DP16VLS Originalbetriebsanleitung Seite 99

Matkap kovanının takılması (Res. 8)
1. Matkap kovanını (5) konik deliği ve mil konisini
temiz bir bez parçasıyla temizleyin. Yüzeye daha
fazla kir parçacığı yapışmadığından emin olun.
Yüzeylerden birindeki en ufak bir kirlenme, matkap
kovanının düzgün bir şekilde tutunmasını engel-
ler. Bundan dolayı matkap ucu çarpabilir. Matkap
kovanındaki konik delik çok kirliyse, temiz bir bez
parçası üzerinde bir temizleme solüsyonu kullanın.
2. Matkap kovanını mümkün olduğunca mil ucuna
doğru itin.
3. Matkap kovanının dış halkasını saat yönünde çe-
virin (yukarıdan görüldüğü gibi) ve matkap kovanı-
nın çenelerini açın.
4. Makine tezgahına bir tahta parçası yerleştirin ve
mili tahta parçasına doğru indirin. Kovanın tam
olarak oturması için sıkıca bastırın.
Lazer modülünün montajı (Res. 15, 16)
Lazer modülünü (13) resimlerde gösterildiği gibi havşa
başlı vidayı (U) kullanarak makine kafasına (4) takın.
Lazer modülü üzerindeki plastik pimin dişsiz olarak de-
liğe oturduğundan emin olun.
Tezgah matkabının çalışma tezgahına monte edilmesi
Kendi güvenliğiniz için, bunları bir çalışma tezgahına
veya benzerine vidalamanızı şiddetle tavsiye ederiz.
m Uyarı:
Matkabınızın mükemmel çalışması için gerekli tüm ön
ayarlar fabrikada zaten yapılmıştır. Lütfen hiçbir şeyi
değiştirmeyin.
Aletin normal aşınması ve kullanımı, daha sonra ayarla-
ma yapılmasını gerektirebilir.
9. Kullanım
m Dikkat!
İşletime almadan önce ürünü mutlaka komple
monte edin!
m Uyarı:
Bu tür makinelere aşina değilseniz, bir uzmandan tav-
siye alın. Her durumda, bu ürünle çalışmadan önce
kullanım talimatlarını ve güvenlik bilgilerini okumalı ve
anlamalısınız.
Tezgahın döndürülmesi (Res. 10)
1. Tezgahı (3) eğimli konuma getirmek için, tezgah
kilidini (S) serbest bırakın ve istenen tezgah açı-
sını ayarlayın.
2. Masa kilidini tekrar sıkın.
Tezgah yüksekliğinin ayarlanması (Res. 11)
1. Tezgah kilidini (E) serbest bırakın.
2. Tezgahı (3) istenen yüksekliğe ayarlayın.
3. Tezgah kilidini (E) tekrar sıkın.
4. Bilgi: Tezgah yüksekliğini, matkap ucu iş parçasının
hemen üzerinde olacak şekilde ayarlamanızı öneririz.
Hızın ve V kayışı gerginliğinin ayarlanması (Res. 12)
Dikkat! Elektrik fişini çekin
Tezgah matkabınızda farklı mil hızları ayarlayabilirsiniz:
1. Cihazı kapattıysanız, kayış koruma kapağını (11)
açabilirsiniz. Cıvatayı (V) gevşetin ve kayış koru-
ma kapağını (11) açın. Tüm mili devir sayısı ayar
seçenekleri makinenin kayış başlığında (11) liste-
lenmiştir.
2. Her iki taraftaki kilit somunlarını (12) gevşeterek
makine kafasının sağ tarafındaki tahrik kayışı üze-
rindeki gerilimi çözün. V kayışını gevşetmek için
motorun sağ tarafını mile doğru çekin. Kilit somun-
larını (12) tekrar sıkın.
3. V kayışını ilgili kayış kasnaklarının etrafına yerleştirin.
Kayış her zaman düz çalışmalıdır.
4. Kilit somunlarını (12) gevşetin ve V kayışını tekrar
sıkmak için motorun sağ tarafını geriye doğru itin.
5. Kilit somunlarını (12) tekrar sıkın V kayışı merkez-
de birbirine bastırıldığında yaklaşık 13 mm boşlu-
ğa sahip olmalıdır.
6. Kayış koruma başlığını (11) kapatın.
7. Çalışma sırasında V kayışı kayarsa, kayış gerginli-
ğini yeniden ayarlayın.
Bilgi: Güvenlik şalteri
Hızı ayarlamak istiyorsanız, kayış koruma başlığını
(11) açmanız gerekir. Yaralanma tehlikesini önlemek
için matkap, güvenlik şalteri tarafından otomatik olarak
kapatılır.
Matkap kovanının değiştirilmesi
Matkap kovanının dış halkasını mümkün olduğunca
saat yönünün tersine çeviriniz.
Matkap kovanına tahta veya lastik bir tokmakla hafifçe
vurun. Kovanı, milden kayarken diğer elinizle tutun.
Takımı matkap kovanına yerleştirin
Takımları değiştirirken elektrik fişinin çekili olduğun-
dan kesinlikle emin olun.
Matkap kovanına (5) sadece belirtilen maksimum
mil çapına sahip silindirik aletler sıkıştırılabilir. Sa-
dece mükemmel
www.scheppach.com
keskinlikte takımlar kullanın.
