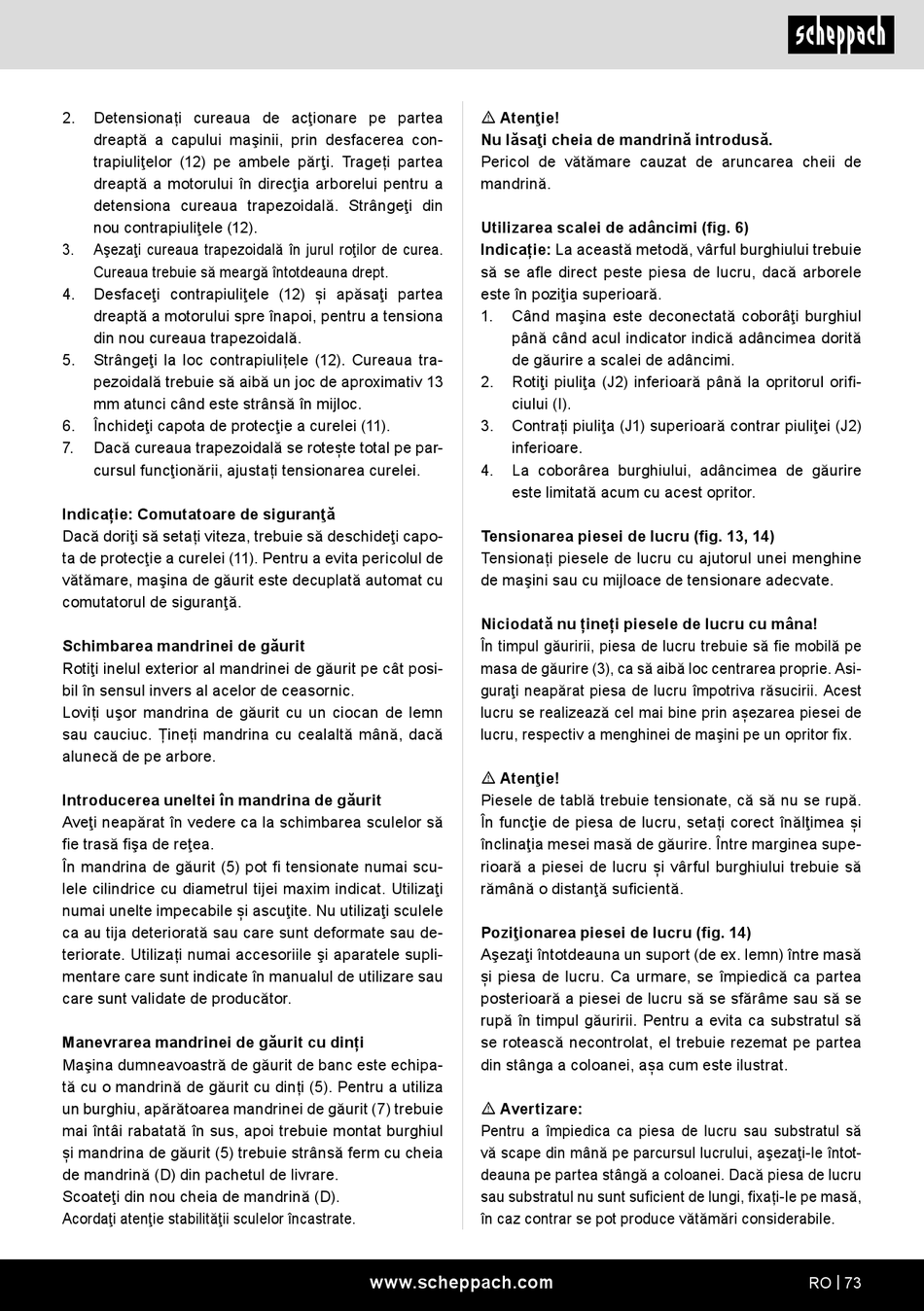

Scheppach DP16VLS Originalbetriebsanleitung Seite 73

2. Detensionați cureaua de acţionare pe partea
dreaptă a capului maşinii, prin desfacerea con-
trapiuliţelor (12) pe ambele părţi. Trageți partea
dreaptă a motorului în direcţia arborelui pentru a
detensiona cureaua trapezoidală. Strângeţi din
nou contrapiuliţele (12).
3. Aşezaţi cureaua trapezoidală în jurul roţilor de curea.
Cureaua trebuie să meargă întotdeauna drept.
4. Desfaceţi contrapiuliţele (12) și apăsaţi partea
dreaptă a motorului spre înapoi, pentru a tensiona
din nou cureaua trapezoidală.
5. Strângeţi la loc contrapiulițele (12). Cureaua tra-
pezoidală trebuie să aibă un joc de aproximativ 13
mm atunci când este strânsă în mijloc.
6. Închideţi capota de protecţie a curelei (11).
7. Dacă cureaua trapezoidală se rotește total pe par-
cursul funcţionării, ajustați tensionarea curelei.
Indicație: Comutatoare de siguranţă
Dacă doriţi să setați viteza, trebuie să deschideţi capo-
ta de protecţie a curelei (11). Pentru a evita pericolul de
vătămare, maşina de găurit este decuplată automat cu
comutatorul de siguranţă.
Schimbarea mandrinei de găurit
Rotiţi inelul exterior al mandrinei de găurit pe cât posi-
bil în sensul invers al acelor de ceasornic.
Loviți uşor mandrina de găurit cu un ciocan de lemn
sau cauciuc. Țineți mandrina cu cealaltă mână, dacă
alunecă de pe arbore.
Introducerea uneltei în mandrina de găurit
Aveţi neapărat în vedere ca la schimbarea sculelor să
fie trasă fişa de reţea.
În mandrina de găurit (5) pot fi tensionate numai scu-
lele cilindrice cu diametrul tijei maxim indicat. Utilizaţi
numai unelte impecabile și ascuţite. Nu utilizaţi sculele
ca au tija deteriorată sau care sunt deformate sau de-
teriorate. Utilizați numai accesoriile şi aparatele supli-
mentare care sunt indicate în manualul de utilizare sau
care sunt validate de producător.
Manevrarea mandrinei de găurit cu dinți
Maşina dumneavoastră de găurit de banc este echipa-
tă cu o mandrină de găurit cu dinți (5). Pentru a utiliza
un burghiu, apărătoarea mandrinei de găurit (7) trebuie
mai întâi rabatată în sus, apoi trebuie montat burghiul
și mandrina de găurit (5) trebuie strânsă ferm cu cheia
de mandrină (D) din pachetul de livrare.
Scoateţi din nou cheia de mandrină (D).
Acordaţi atenţie stabilităţii sculelor încastrate.
m Atenţie!
Nu lăsaţi cheia de mandrină introdusă.
Pericol de vătămare cauzat de aruncarea cheii de
mandrină.
Utilizarea scalei de adâncimi (fig. 6)
Indicație: La această metodă, vârful burghiului trebuie
să se afle direct peste piesa de lucru, dacă arborele
este în poziţia superioară.
1. Când maşina este deconectată coborâţi burghiul
până când acul indicator indică adâncimea dorită
de găurire a scalei de adâncimi.
2. Rotiţi piuliţa (J2) inferioară până la opritorul orifi-
ciului (I).
3. Contrați piuliţa (J1) superioară contrar piuliţei (J2)
inferioare.
4. La coborârea burghiului, adâncimea de găurire
este limitată acum cu acest opritor.
Tensionarea piesei de lucru (fig. 13, 14)
Tensionați piesele de lucru cu ajutorul unei menghine
de maşini sau cu mijloace de tensionare adecvate.
Niciodată nu țineți piesele de lucru cu mâna!
În timpul găuririi, piesa de lucru trebuie să fie mobilă pe
masa de găurire (3), ca să aibă loc centrarea proprie. Asi-
guraţi neapărat piesa de lucru împotriva răsucirii. Acest
lucru se realizează cel mai bine prin așezarea piesei de
lucru, respectiv a menghinei de maşini pe un opritor fix.
m Atenţie!
Piesele de tablă trebuie tensionate, că să nu se rupă.
În funcţie de piesa de lucru, setați corect înălţimea și
înclinaţia mesei masă de găurire. Între marginea supe-
rioară a piesei de lucru și vârful burghiului trebuie să
rămână o distanţă suficientă.
Poziţionarea piesei de lucru (fig. 14)
Aşezaţi întotdeauna un suport (de ex. lemn) între masă
și piesa de lucru. Ca urmare, se împiedică ca partea
posterioară a piesei de lucru să se sfărâme sau să se
rupă în timpul găuririi. Pentru a evita ca substratul să
se rotească necontrolat, el trebuie rezemat pe partea
din stânga a coloanei, așa cum este ilustrat.
m Avertizare:
Pentru a împiedica ca piesa de lucru sau substratul să
vă scape din mână pe parcursul lucrului, aşezaţi-le întot-
deauna pe partea stângă a coloanei. Dacă piesa de lucru
sau substratul nu sunt suficient de lungi, fixați-le pe masă,
în caz contrar se pot produce vătămări considerabile.
