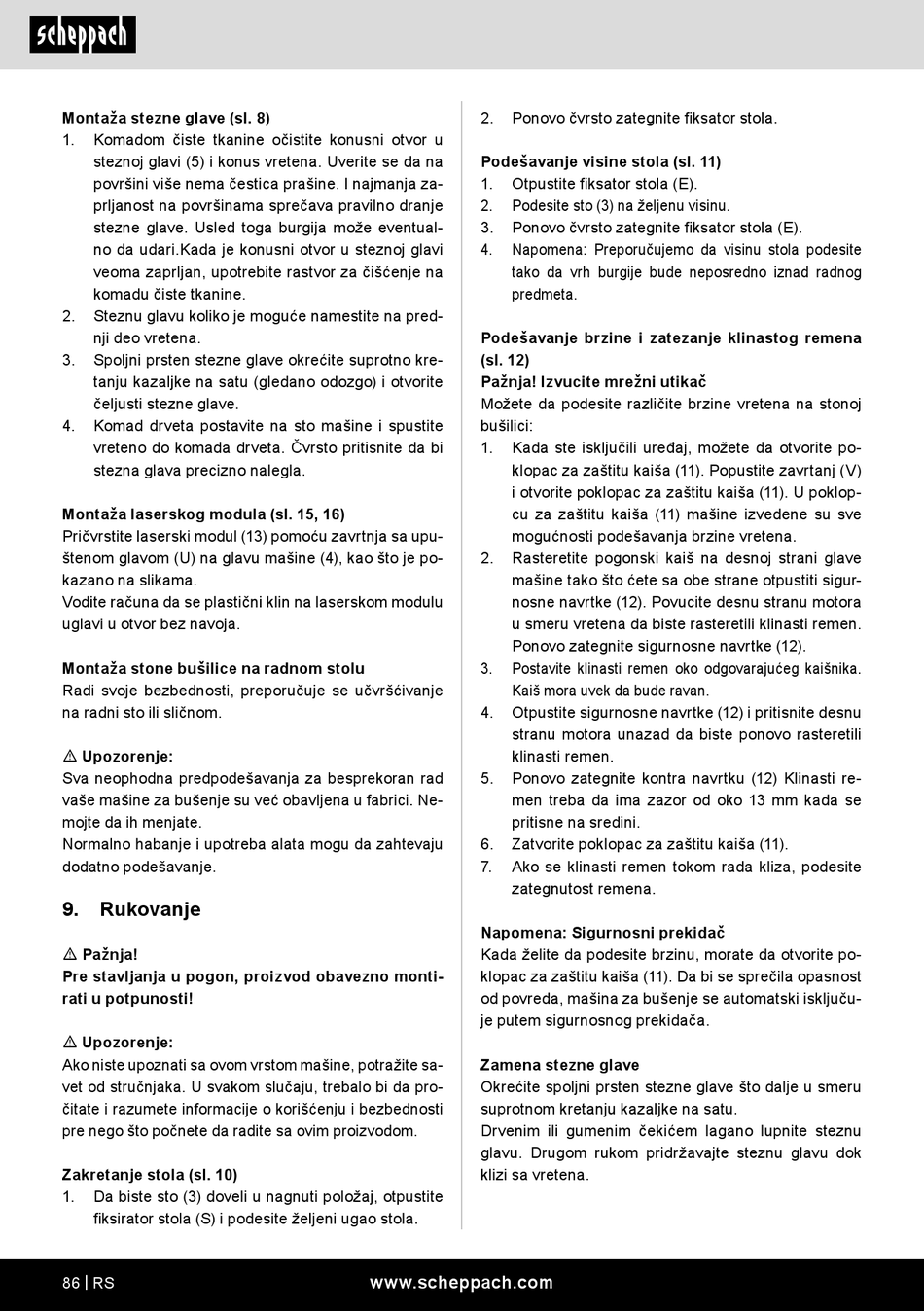

Montaža stezne glave (sl. 8)
1. Komadom čiste tkanine očistite konusni otvor u
steznoj glavi (5) i konus vretena. Uverite se da na
površini više nema čestica prašine. I najmanja za-
prljanost na površinama sprečava pravilno dranje
stezne glave. Usled toga burgija može eventual-
no da udari.Kada je konusni otvor u steznoj glavi
veoma zaprljan, upotrebite rastvor za čišćenje na
komadu čiste tkanine.
2. Steznu glavu koliko je moguće namestite na pred-
nji deo vretena.
3. Spoljni prsten stezne glave okrećite suprotno kre-
tanju kazaljke na satu (gledano odozgo) i otvorite
čeljusti stezne glave.
4. Komad drveta postavite na sto mašine i spustite
vreteno do komada drveta. Čvrsto pritisnite da bi
stezna glava precizno nalegla.
Montaža laserskog modula (sl. 15, 16)
Pričvrstite laserski modul (13) pomoću zavrtnja sa upu-
štenom glavom (U) na glavu mašine (4), kao što je po-
kazano na slikama.
Vodite računa da se plastični klin na laserskom modulu
uglavi u otvor bez navoja.
Montaža stone bušilice na radnom stolu
Radi svoje bezbednosti, preporučuje se učvršćivanje
na radni sto ili sličnom.
m Upozorenje:
Sva neophodna predpodešavanja za besprekoran rad
vaše mašine za bušenje su već obavljena u fabrici. Ne-
mojte da ih menjate.
Normalno habanje i upotreba alata mogu da zahtevaju
dodatno podešavanje.
9. Rukovanje
m Pažnja!
Pre stavljanja u pogon, proizvod obavezno monti-
rati u potpunosti!
m Upozorenje:
Ako niste upoznati sa ovom vrstom mašine, potražite sa-
vet od stručnjaka. U svakom slučaju, trebalo bi da pro-
čitate i razumete informacije o korišćenju i bezbednosti
pre nego što počnete da radite sa ovim proizvodom.
Zakretanje stola (sl. 10)
1. Da biste sto (3) doveli u nagnuti položaj, otpustite
fiksirator stola (S) i podesite željeni ugao stola.
86 | RS
2. Ponovo čvrsto zategnite fiksator stola.
Podešavanje visine stola (sl. 11)
1. Otpustite fiksator stola (E).
2. Podesite sto (3) na željenu visinu.
3. Ponovo čvrsto zategnite fiksator stola (E).
4. Napomena: Preporučujemo da visinu stola podesite
tako da vrh burgije bude neposredno iznad radnog
predmeta.
Podešavanje brzine i zatezanje klinastog remena
(sl. 12)
Pažnja! Izvucite mrežni utikač
Možete da podesite različite brzine vretena na stonoj
bušilici:
1. Kada ste isključili uređaj, možete da otvorite po-
klopac za zaštitu kaiša (11). Popustite zavrtanj (V)
i otvorite poklopac za zaštitu kaiša (11). U poklop-
cu za zaštitu kaiša (11) mašine izvedene su sve
mogućnosti podešavanja brzine vretena.
2. Rasteretite pogonski kaiš na desnoj strani glave
mašine tako što ćete sa obe strane otpustiti sigur-
nosne navrtke (12). Povucite desnu stranu motora
u smeru vretena da biste rasteretili klinasti remen.
Ponovo zategnite sigurnosne navrtke (12).
3. Postavite klinasti remen oko odgovarajućeg kaišnika.
Kaiš mora uvek da bude ravan.
4. Otpustite sigurnosne navrtke (12) i pritisnite desnu
stranu motora unazad da biste ponovo rasteretili
klinasti remen.
5. Ponovo zategnite kontra navrtku (12) Klinasti re-
men treba da ima zazor od oko 13 mm kada se
pritisne na sredini.
6. Zatvorite poklopac za zaštitu kaiša (11).
7. Ako se klinasti remen tokom rada kliza, podesite
zategnutost remena.
Napomena: Sigurnosni prekidač
Kada želite da podesite brzinu, morate da otvorite po-
klopac za zaštitu kaiša (11). Da bi se sprečila opasnost
od povreda, mašina za bušenje se automatski isključu-
je putem sigurnosnog prekidača.
Zamena stezne glave
Okrećite spoljni prsten stezne glave što dalje u smeru
suprotnom kretanju kazaljke na satu.
Drvenim ili gumenim čekićem lagano lupnite steznu
glavu. Drugom rukom pridržavajte steznu glavu dok
klizi sa vretena.
