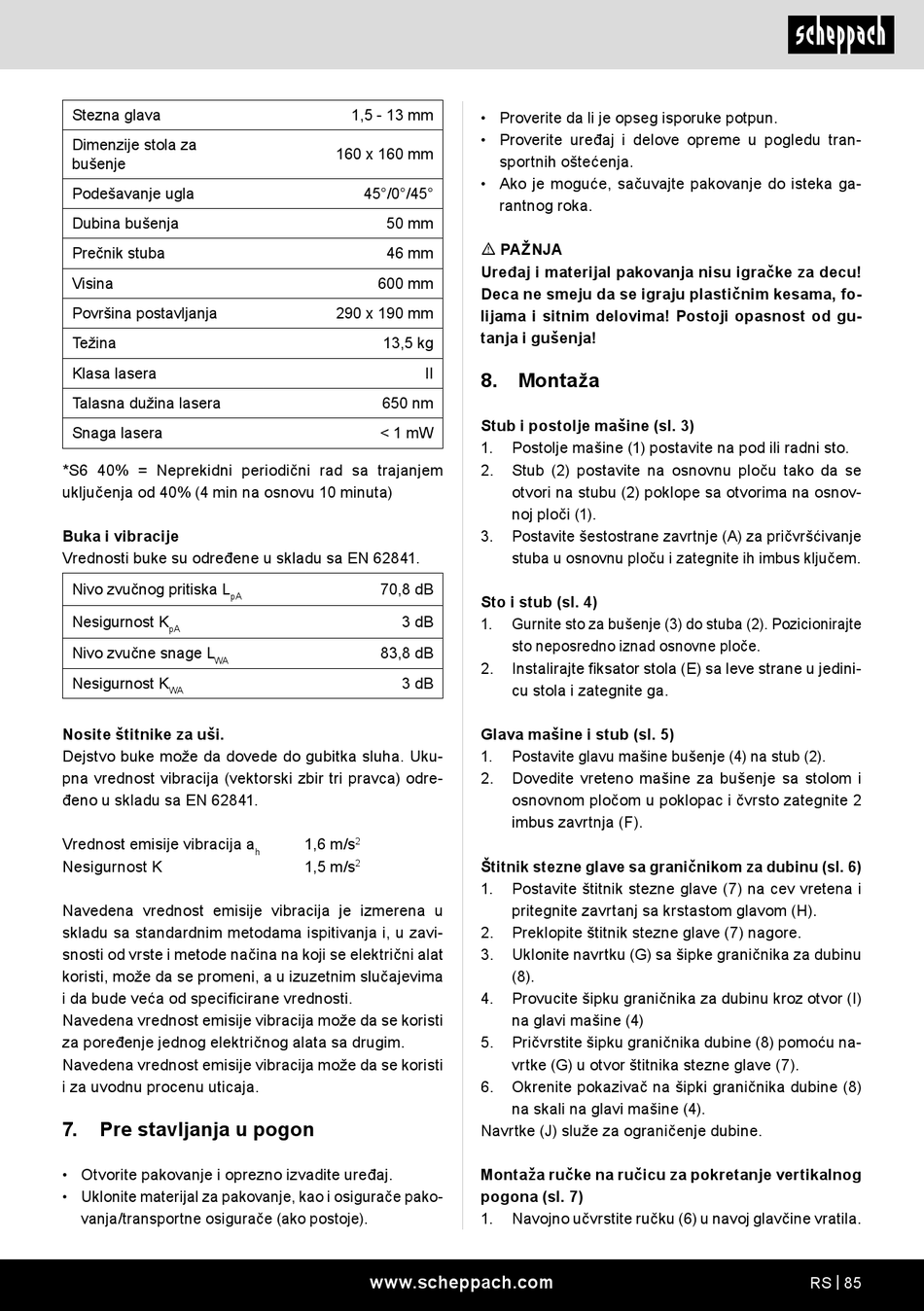

Stezna glava
Dimenzije stola za
bušenje
Podešavanje ugla
Dubina bušenja
Prečnik stuba
Visina
Površina postavljanja
Težina
Klasa lasera
Talasna dužina lasera
Snaga lasera
*S6 40% = Neprekidni periodični rad sa trajanjem
uključenja od 40% (4 min na osnovu 10 minuta)
Buka i vibracije
Vrednosti buke su određene u skladu sa EN 62841.
Nivo zvučnog pritiska L
pA
Nesigurnost K
pA
Nivo zvučne snage L
WA
Nesigurnost K
WA
Nosite štitnike za uši.
Dejstvo buke može da dovede do gubitka sluha. Uku-
pna vrednost vibracija (vektorski zbir tri pravca) odre-
đeno u skladu sa EN 62841.
Vrednost emisije vibracija a
Nesigurnost K
Navedena vrednost emisije vibracija je izmerena u
skladu sa standardnim metodama ispitivanja i, u zavi-
snosti od vrste i metode načina na koji se električni alat
koristi, može da se promeni, a u izuzetnim slučajevima
i da bude veća od specificirane vrednosti.
Navedena vrednost emisije vibracija može da se koristi
za poređenje jednog električnog alata sa drugim.
Navedena vrednost emisije vibracija može da se koristi
i za uvodnu procenu uticaja.
7. Pre stavljanja u pogon
• Otvorite pakovanje i oprezno izvadite uređaj.
• Uklonite materijal za pakovanje, kao i osigurače pako-
vanja/transportne osigurače (ako postoje).
1,5 - 13 mm
160 x 160 mm
45°/0°/45°
50 mm
46 mm
600 mm
290 x 190 mm
13,5 kg
II
650 nm
< 1 mW
70,8 dB
3 dB
83,8 dB
3 dB
1,6 m/s
2
h
1,5 m/s
2
www.scheppach.com
• Proverite da li je opseg isporuke potpun.
• Proverite uređaj i delove opreme u pogledu tran-
sportnih oštećenja.
• Ako je moguće, sačuvajte pakovanje do isteka ga-
rantnog roka.
m PAŽNJA
Uređaj i materijal pakovanja nisu igračke za decu!
Deca ne smeju da se igraju plastičnim kesama, fo-
lijama i sitnim delovima! Postoji opasnost od gu-
tanja i gušenja!
8. Montaža
Stub i postolje mašine (sl. 3)
1. Postolje mašine (1) postavite na pod ili radni sto.
2. Stub (2) postavite na osnovnu ploču tako da se
otvori na stubu (2) poklope sa otvorima na osnov-
noj ploči (1).
3. Postavite šestostrane zavrtnje (A) za pričvršćivanje
stuba u osnovnu ploču i zategnite ih imbus ključem.
Sto i stub (sl. 4)
1. Gurnite sto za bušenje (3) do stuba (2). Pozicionirajte
sto neposredno iznad osnovne ploče.
2. Instalirajte fiksator stola (E) sa leve strane u jedini-
cu stola i zategnite ga.
Glava mašine i stub (sl. 5)
1. Postavite glavu mašine bušenje (4) na stub (2).
2. Dovedite vreteno mašine za bušenje sa stolom i
osnovnom pločom u poklopac i čvrsto zategnite 2
imbus zavrtnja (F).
Štitnik stezne glave sa graničnikom za dubinu (sl. 6)
1. Postavite štitnik stezne glave (7) na cev vretena i
pritegnite zavrtanj sa krstastom glavom (H).
2. Preklopite štitnik stezne glave (7) nagore.
3. Uklonite navrtku (G) sa šipke graničnika za dubinu
(8).
4. Provucite šipku graničnika za dubinu kroz otvor (I)
na glavi mašine (4)
5. Pričvrstite šipku graničnika dubine (8) pomoću na-
vrtke (G) u otvor štitnika stezne glave (7).
6. Okrenite pokazivač na šipki graničnika dubine (8)
na skali na glavi mašine (4).
Navrtke (J) služe za ograničenje dubine.
Montaža ručke na ručicu za pokretanje vertikalnog
pogona (sl. 7)
1. Navojno učvrstite ručku (6) u navoj glavčine vratila.
