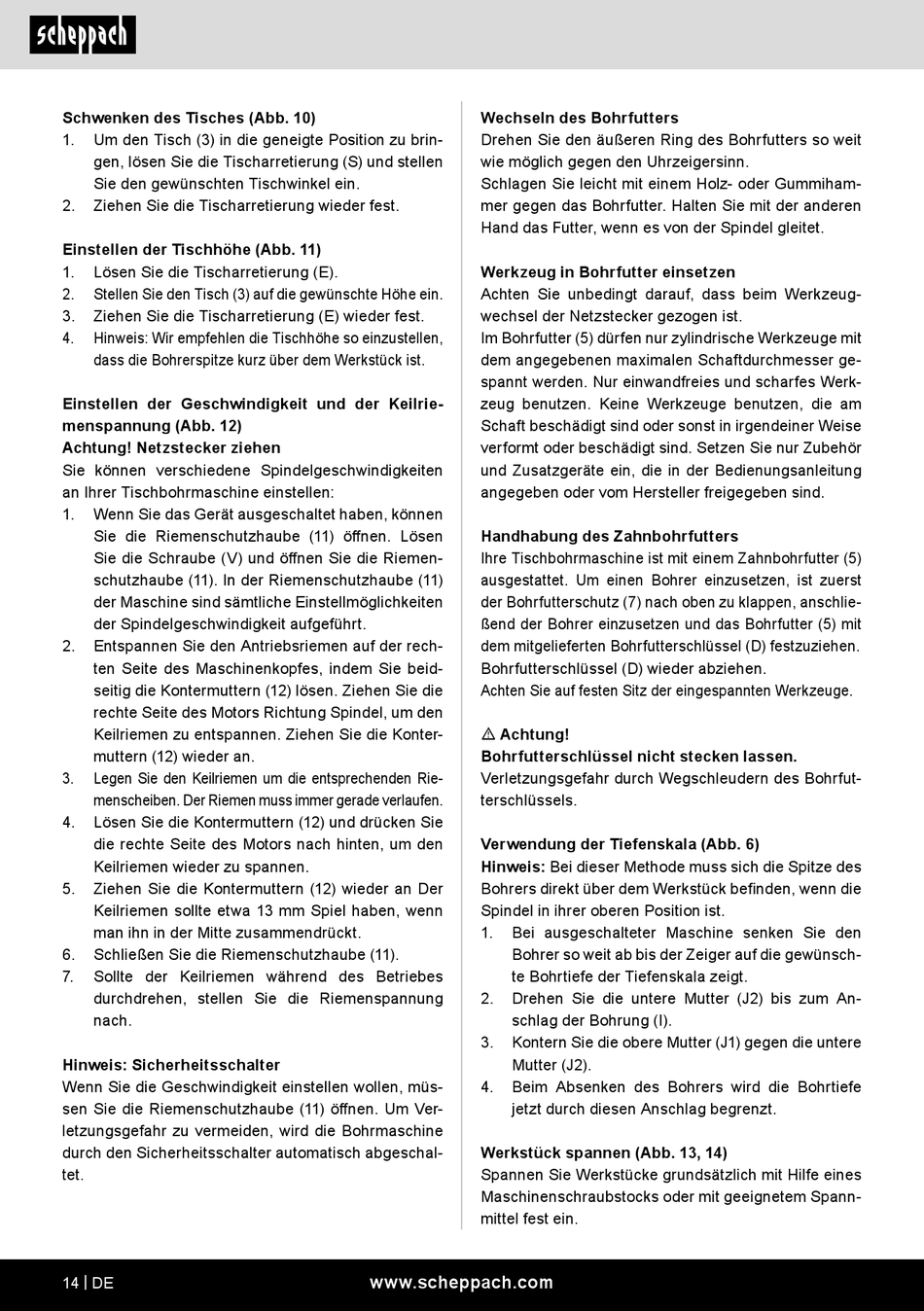

Scheppach DP16VLS Originalbetriebsanleitung Seite 14

Schwenken des Tisches (Abb. 10)
1. Um den Tisch (3) in die geneigte Position zu brin-
gen, lösen Sie die Tischarretierung (S) und stellen
Sie den gewünschten Tischwinkel ein.
2. Ziehen Sie die Tischarretierung wieder fest.
Einstellen der Tischhöhe (Abb. 11)
1. Lösen Sie die Tischarretierung (E).
2. Stellen Sie den Tisch (3) auf die gewünschte Höhe ein.
3. Ziehen Sie die Tischarretierung (E) wieder fest.
4. Hinweis: Wir empfehlen die Tischhöhe so einzustellen,
dass die Bohrerspitze kurz über dem Werkstück ist.
Einstellen der Geschwindigkeit und der Keilrie-
menspannung (Abb. 12)
Achtung! Netzstecker ziehen
Sie können verschiedene Spindelgeschwindigkeiten
an Ihrer Tischbohrmaschine einstellen:
1. Wenn Sie das Gerät ausgeschaltet haben, können
Sie die Riemenschutzhaube (11) öffnen. Lösen
Sie die Schraube (V) und öffnen Sie die Riemen-
schutzhaube (11). In der Riemenschutzhaube (11)
der Maschine sind sämtliche Einstellmöglichkeiten
der Spindelgeschwindigkeit aufgeführt.
2. Entspannen Sie den Antriebsriemen auf der rech-
ten Seite des Maschinenkopfes, indem Sie beid-
seitig die Kontermuttern (12) lösen. Ziehen Sie die
rechte Seite des Motors Richtung Spindel, um den
Keilriemen zu entspannen. Ziehen Sie die Konter-
muttern (12) wieder an.
3. Legen Sie den Keilriemen um die entsprechenden Rie-
menscheiben. Der Riemen muss immer gerade verlaufen.
4. Lösen Sie die Kontermuttern (12) und drücken Sie
die rechte Seite des Motors nach hinten, um den
Keilriemen wieder zu spannen.
5. Ziehen Sie die Kontermuttern (12) wieder an Der
Keilriemen sollte etwa 13 mm Spiel haben, wenn
man ihn in der Mitte zusammendrückt.
6. Schließen Sie die Riemenschutzhaube (11).
7. Sollte der Keilriemen während des Betriebes
durchdrehen, stellen Sie die Riemenspannung
nach.
Hinweis: Sicherheitsschalter
Wenn Sie die Geschwindigkeit einstellen wollen, müs-
sen Sie die Riemenschutzhaube (11) öffnen. Um Ver-
letzungsgefahr zu vermeiden, wird die Bohrmaschine
durch den Sicherheitsschalter automatisch abgeschal-
tet.
14 | DE
Wechseln des Bohrfutters
Drehen Sie den äußeren Ring des Bohrfutters so weit
wie möglich gegen den Uhrzeigersinn.
Schlagen Sie leicht mit einem Holz- oder Gummiham-
mer gegen das Bohrfutter. Halten Sie mit der anderen
Hand das Futter, wenn es von der Spindel gleitet.
Werkzeug in Bohrfutter einsetzen
Achten Sie unbedingt darauf, dass beim Werkzeug-
wechsel der Netzstecker gezogen ist.
Im Bohrfutter (5) dürfen nur zylindrische Werkzeuge mit
dem angegebenen maximalen Schaftdurchmesser ge-
spannt werden. Nur einwandfreies und scharfes Werk-
zeug benutzen. Keine Werkzeuge benutzen, die am
Schaft beschädigt sind oder sonst in irgendeiner Weise
verformt oder beschädigt sind. Setzen Sie nur Zubehör
und Zusatzgeräte ein, die in der Bedienungsanleitung
angegeben oder vom Hersteller freigegeben sind.
Handhabung des Zahnbohrfutters
Ihre Tischbohrmaschine ist mit einem Zahnbohrfutter (5)
ausgestattet. Um einen Bohrer einzusetzen, ist zuerst
der Bohrfutterschutz (7) nach oben zu klappen, anschlie-
ßend der Bohrer einzusetzen und das Bohrfutter (5) mit
dem mitgelieferten Bohrfutterschlüssel (D) festzuziehen.
Bohrfutterschlüssel (D) wieder abziehen.
Achten Sie auf festen Sitz der eingespannten Werkzeuge.
m Achtung!
Bohrfutterschlüssel nicht stecken lassen.
Verletzungsgefahr durch Wegschleudern des Bohrfut-
terschlüssels.
Verwendung der Tiefenskala (Abb. 6)
Hinweis: Bei dieser Methode muss sich die Spitze des
Bohrers direkt über dem Werkstück befinden, wenn die
Spindel in ihrer oberen Position ist.
1. Bei ausgeschalteter Maschine senken Sie den
Bohrer so weit ab bis der Zeiger auf die gewünsch-
te Bohrtiefe der Tiefenskala zeigt.
2. Drehen Sie die untere Mutter (J2) bis zum An-
schlag der Bohrung (I).
3. Kontern Sie die obere Mutter (J1) gegen die untere
Mutter (J2).
4. Beim Absenken des Bohrers wird die Bohrtiefe
jetzt durch diesen Anschlag begrenzt.
Werkstück spannen (Abb. 13, 14)
Spannen Sie Werkstücke grundsätzlich mit Hilfe eines
Maschinenschraubstocks oder mit geeignetem Spann-
mittel fest ein.
