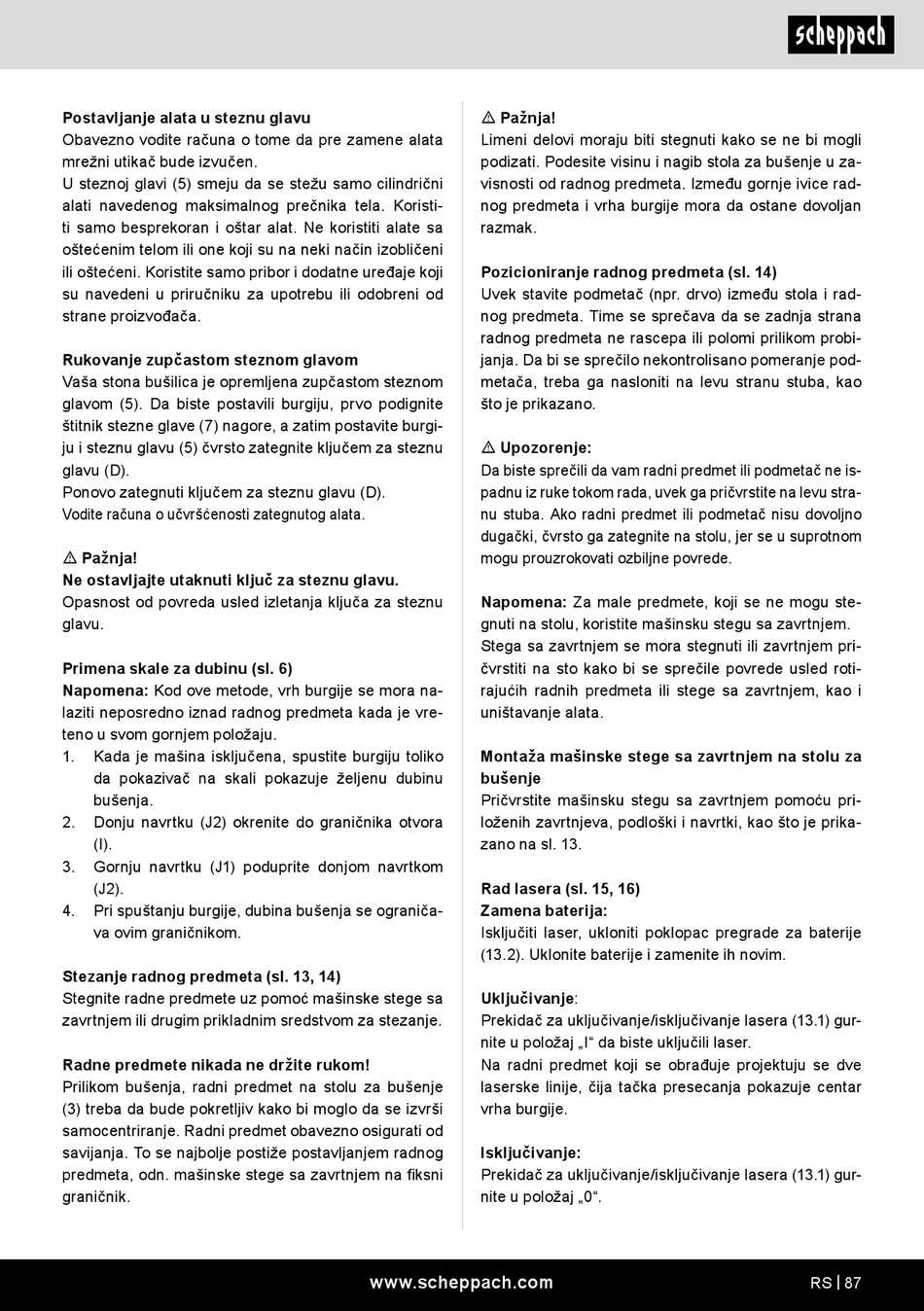

Postavljanje alata u steznu glavu
Obavezno vodite računa o tome da pre zamene alata
mrežni utikač bude izvučen.
U steznoj glavi (5) smeju da se stežu samo cilindrični
alati navedenog maksimalnog prečnika tela. Koristi-
ti samo besprekoran i oštar alat. Ne koristiti alate sa
oštećenim telom ili one koji su na neki način izobličeni
ili oštećeni. Koristite samo pribor i dodatne uređaje koji
su navedeni u priručniku za upotrebu ili odobreni od
strane proizvođača.
Rukovanje zupčastom steznom glavom
Vaša stona bušilica je opremljena zupčastom steznom
glavom (5). Da biste postavili burgiju, prvo podignite
štitnik stezne glave (7) nagore, a zatim postavite burgi-
ju i steznu glavu (5) čvrsto zategnite ključem za steznu
glavu (D).
Ponovo zategnuti ključem za steznu glavu (D).
Vodite računa o učvršćenosti zategnutog alata.
m Pažnja!
Ne ostavljajte utaknuti ključ za steznu glavu.
Opasnost od povreda usled izletanja ključa za steznu
glavu.
Primena skale za dubinu (sl. 6)
Napomena: Kod ove metode, vrh burgije se mora na-
laziti neposredno iznad radnog predmeta kada je vre-
teno u svom gornjem položaju.
1. Kada je mašina isključena, spustite burgiju toliko
da pokazivač na skali pokazuje željenu dubinu
bušenja.
2. Donju navrtku (J2) okrenite do graničnika otvora
(I).
3. Gornju navrtku (J1) poduprite donjom navrtkom
(J2).
4. Pri spuštanju burgije, dubina bušenja se ograniča-
va ovim graničnikom.
Stezanje radnog predmeta (sl. 13, 14)
Stegnite radne predmete uz pomoć mašinske stege sa
zavrtnjem ili drugim prikladnim sredstvom za stezanje.
Radne predmete nikada ne držite rukom!
Prilikom bušenja, radni predmet na stolu za bušenje
(3) treba da bude pokretljiv kako bi moglo da se izvrši
samocentriranje. Radni predmet obavezno osigurati od
savijanja. To se najbolje postiže postavljanjem radnog
predmeta, odn. mašinske stege sa zavrtnjem na fiksni
graničnik.
m Pažnja!
Limeni delovi moraju biti stegnuti kako se ne bi mogli
podizati. Podesite visinu i nagib stola za bušenje u za-
visnosti od radnog predmeta. Između gornje ivice rad-
nog predmeta i vrha burgije mora da ostane dovoljan
razmak.
Pozicioniranje radnog predmeta (sl. 14)
Uvek stavite podmetač (npr. drvo) između stola i rad-
nog predmeta. Time se sprečava da se zadnja strana
radnog predmeta ne rascepa ili polomi prilikom probi-
janja. Da bi se sprečilo nekontrolisano pomeranje pod-
metača, treba ga nasloniti na levu stranu stuba, kao
što je prikazano.
m Upozorenje:
Da biste sprečili da vam radni predmet ili podmetač ne is-
padnu iz ruke tokom rada, uvek ga pričvrstite na levu stra-
nu stuba. Ako radni predmet ili podmetač nisu dovoljno
dugački, čvrsto ga zategnite na stolu, jer se u suprotnom
mogu prouzrokovati ozbiljne povrede.
Napomena: Za male predmete, koji se ne mogu ste-
gnuti na stolu, koristite mašinsku stegu sa zavrtnjem.
Stega sa zavrtnjem se mora stegnuti ili zavrtnjem pri-
čvrstiti na sto kako bi se sprečile povrede usled roti-
rajućih radnih predmeta ili stege sa zavrtnjem, kao i
uništavanje alata.
Montaža mašinske stege sa zavrtnjem na stolu za
bušenje
Pričvrstite mašinsku stegu sa zavrtnjem pomoću pri-
loženih zavrtnjeva, podloški i navrtki, kao što je prika-
zano na sl. 13.
Rad lasera (sl. 15, 16)
Zamena baterija:
Isključiti laser, ukloniti poklopac pregrade za baterije
(13.2). Uklonite baterije i zamenite ih novim.
Uključivanje:
Prekidač za uključivanje/isključivanje lasera (13.1) gur-
nite u položaj „I" da biste uključili laser.
Na radni predmet koji se obrađuje projektuju se dve
laserske linije, čija tačka presecanja pokazuje centar
vrha burgije.
Isključivanje:
Prekidač za uključivanje/isključivanje lasera (13.1) gur-
nite u položaj „0".
