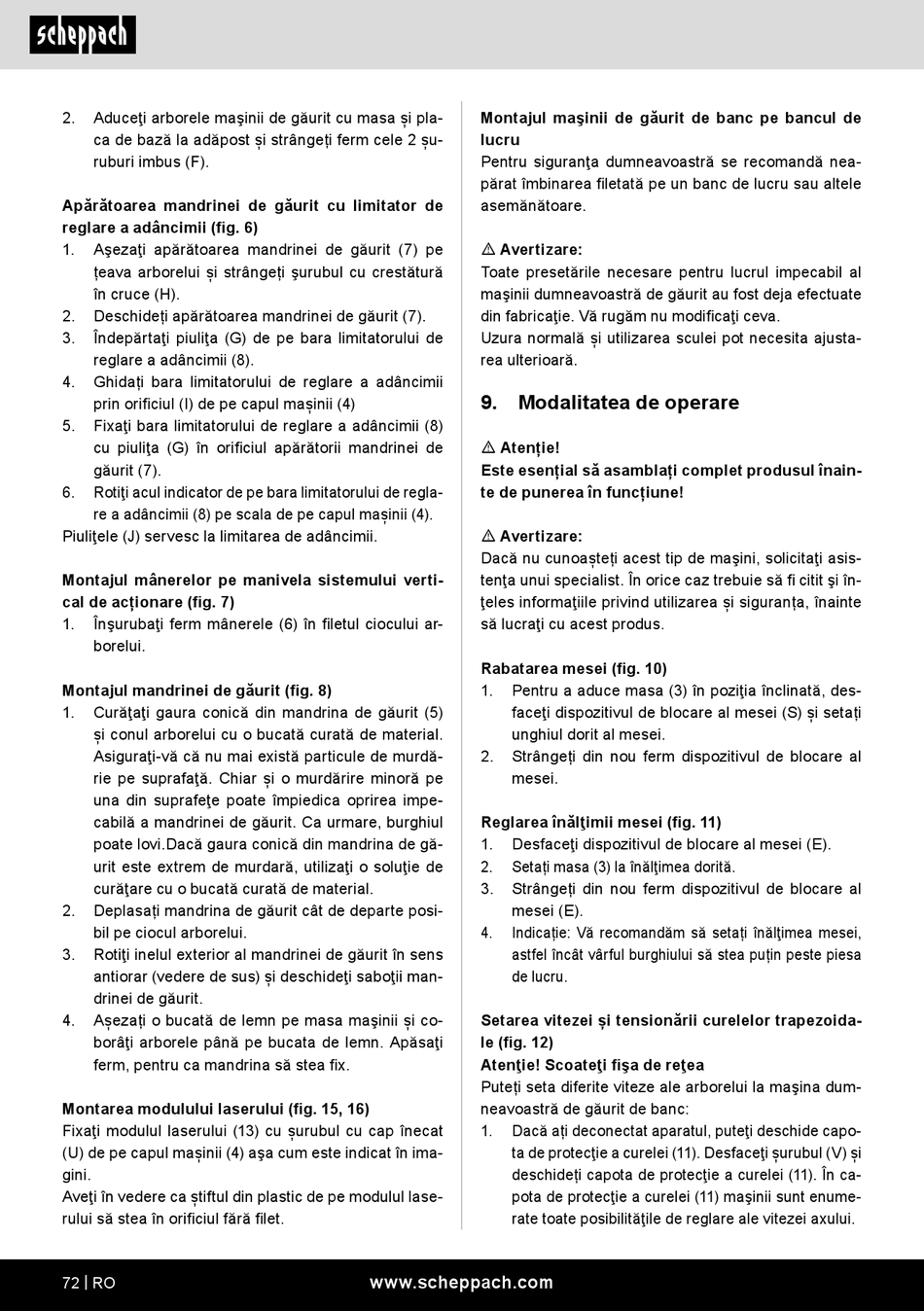

2. Aduceţi arborele maşinii de găurit cu masa și pla-
ca de bază la adăpost și strângeți ferm cele 2 șu-
ruburi imbus (F).
Apărătoarea mandrinei de găurit cu limitator de
reglare a adâncimii (fig. 6)
1. Aşezaţi apărătoarea mandrinei de găurit (7) pe
țeava arborelui și strângeți şurubul cu crestătură
în cruce (H).
2. Deschideți apărătoarea mandrinei de găurit (7).
3. Îndepărtaţi piuliţa (G) de pe bara limitatorului de
reglare a adâncimii (8).
4. Ghidați bara limitatorului de reglare a adâncimii
prin orificiul (I) de pe capul mașinii (4)
5. Fixaţi bara limitatorului de reglare a adâncimii (8)
cu piuliţa (G) în orificiul apărătorii mandrinei de
găurit (7).
6. Rotiţi acul indicator de pe bara limitatorului de regla-
re a adâncimii (8) pe scala de pe capul mașinii (4).
Piuliţele (J) servesc la limitarea de adâncimii.
Montajul mânerelor pe manivela sistemului verti-
cal de acționare (fig. 7)
1. Înşurubaţi ferm mânerele (6) în filetul ciocului ar-
borelui.
Montajul mandrinei de găurit (fig. 8)
1. Curăţaţi gaura conică din mandrina de găurit (5)
și conul arborelui cu o bucată curată de material.
Asiguraţi-vă că nu mai există particule de murdă-
rie pe suprafaţă. Chiar și o murdărire minoră pe
una din suprafeţe poate împiedica oprirea impe-
cabilă a mandrinei de găurit. Ca urmare, burghiul
poate lovi.Dacă gaura conică din mandrina de gă-
urit este extrem de murdară, utilizaţi o soluţie de
curăţare cu o bucată curată de material.
2. Deplasați mandrina de găurit cât de departe posi-
bil pe ciocul arborelui.
3. Rotiţi inelul exterior al mandrinei de găurit în sens
antiorar (vedere de sus) și deschideţi saboţii man-
drinei de găurit.
4. Așezați o bucată de lemn pe masa maşinii și co-
borâţi arborele până pe bucata de lemn. Apăsaţi
ferm, pentru ca mandrina să stea fix.
Montarea modulului laserului (fig. 15, 16)
Fixaţi modulul laserului (13) cu șurubul cu cap înecat
(U) de pe capul mașinii (4) aşa cum este indicat în ima-
gini.
Aveţi în vedere ca știftul din plastic de pe modulul lase-
rului să stea în orificiul fără filet.
72 | RO
Montajul maşinii de găurit de banc pe bancul de
lucru
Pentru siguranţa dumneavoastră se recomandă nea-
părat îmbinarea filetată pe un banc de lucru sau altele
asemănătoare.
m Avertizare:
Toate presetările necesare pentru lucrul impecabil al
maşinii dumneavoastră de găurit au fost deja efectuate
din fabricaţie. Vă rugăm nu modificaţi ceva.
Uzura normală și utilizarea sculei pot necesita ajusta-
rea ulterioară.
9. Modalitatea de operare
m Atenție!
Este esențial să asamblați complet produsul înain-
te de punerea în funcțiune!
m Avertizare:
Dacă nu cunoașteți acest tip de maşini, solicitaţi asis-
tenţa unui specialist. În orice caz trebuie să fi citit şi în-
ţeles informaţiile privind utilizarea și siguranța, înainte
să lucraţi cu acest produs.
Rabatarea mesei (fig. 10)
1. Pentru a aduce masa (3) în poziţia înclinată, des-
faceţi dispozitivul de blocare al mesei (S) și setați
unghiul dorit al mesei.
2. Strângeți din nou ferm dispozitivul de blocare al
mesei.
Reglarea înălţimii mesei (fig. 11)
1. Desfaceţi dispozitivul de blocare al mesei (E).
2. Setați masa (3) la înălţimea dorită.
3. Strângeți din nou ferm dispozitivul de blocare al
mesei (E).
4. Indicație: Vă recomandăm să setați înălţimea mesei,
astfel încât vârful burghiului să stea puțin peste piesa
de lucru.
Setarea vitezei și tensionării curelelor trapezoida-
le (fig. 12)
Atenţie! Scoateţi fişa de reţea
Puteți seta diferite viteze ale arborelui la maşina dum-
neavoastră de găurit de banc:
1. Dacă ați deconectat aparatul, puteţi deschide capo-
ta de protecţie a curelei (11). Desfaceţi șurubul (V) și
deschideți capota de protecţie a curelei (11). În ca-
pota de protecţie a curelei (11) maşinii sunt enume-
rate toate posibilităţile de reglare ale vitezei axului.
