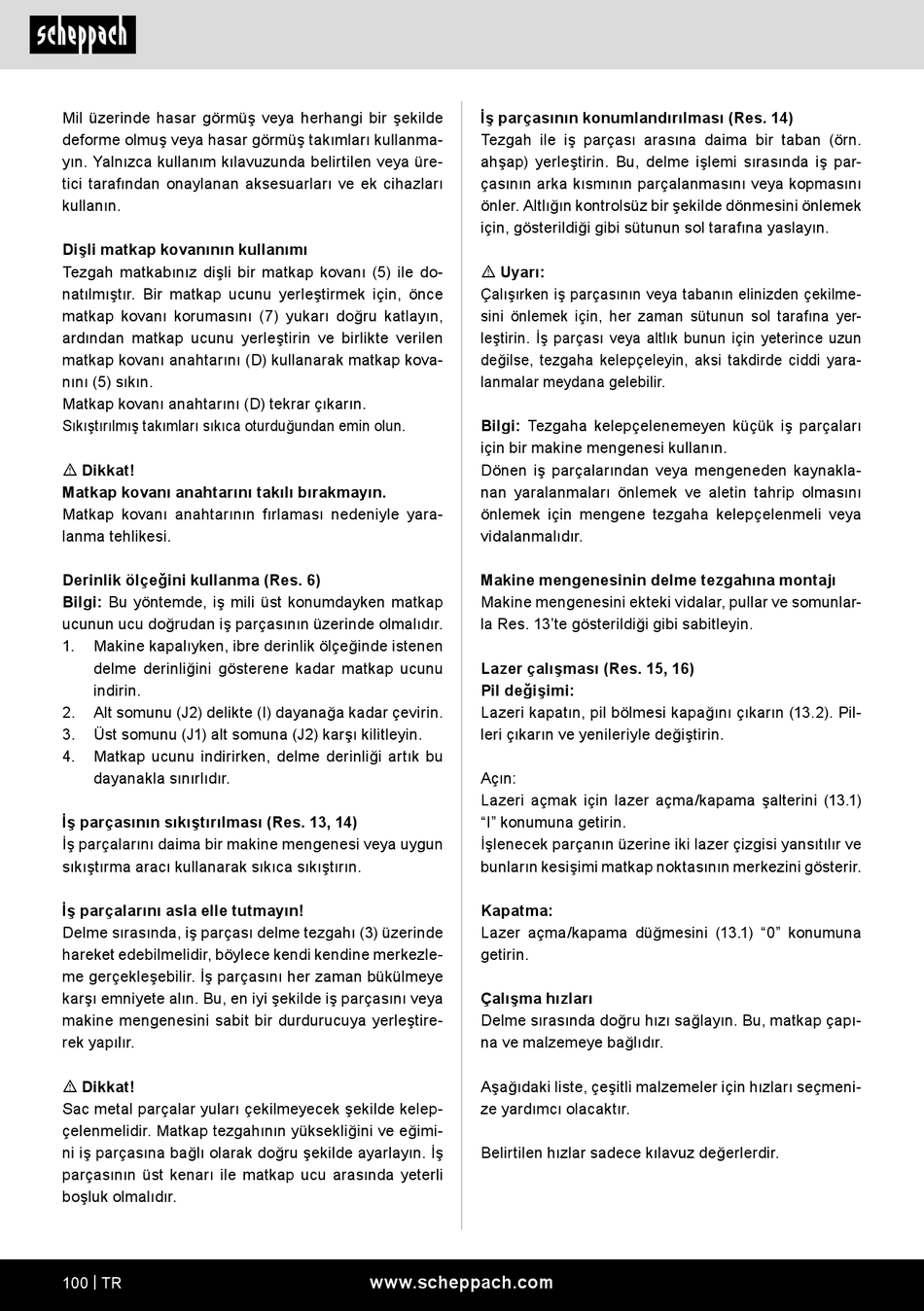

Mil üzerinde hasar görmüş veya herhangi bir şekilde
deforme olmuş veya hasar görmüş takımları kullanma-
yın. Yalnızca kullanım kılavuzunda belirtilen veya üre-
tici tarafından onaylanan aksesuarları ve ek cihazları
kullanın.
Dişli matkap kovanının kullanımı
Tezgah matkabınız dişli bir matkap kovanı (5) ile do-
natılmıştır. Bir matkap ucunu yerleştirmek için, önce
matkap kovanı korumasını (7) yukarı doğru katlayın,
ardından matkap ucunu yerleştirin ve birlikte verilen
matkap kovanı anahtarını (D) kullanarak matkap kova-
nını (5) sıkın.
Matkap kovanı anahtarını (D) tekrar çıkarın.
Sıkıştırılmış takımları sıkıca oturduğundan emin olun.
m Dikkat!
Matkap kovanı anahtarını takılı bırakmayın.
Matkap kovanı anahtarının fırlaması nedeniyle yara-
lanma tehlikesi.
Derinlik ölçeğini kullanma (Res. 6)
Bilgi: Bu yöntemde, iş mili üst konumdayken matkap
ucunun ucu doğrudan iş parçasının üzerinde olmalıdır.
1. Makine kapalıyken, ibre derinlik ölçeğinde istenen
delme derinliğini gösterene kadar matkap ucunu
indirin.
2. Alt somunu (J2) delikte (I) dayanağa kadar çevirin.
3. Üst somunu (J1) alt somuna (J2) karşı kilitleyin.
4. Matkap ucunu indirirken, delme derinliği artık bu
dayanakla sınırlıdır.
İş parçasının sıkıştırılması (Res. 13, 14)
İş parçalarını daima bir makine mengenesi veya uygun
sıkıştırma aracı kullanarak sıkıca sıkıştırın.
İş parçalarını asla elle tutmayın!
Delme sırasında, iş parçası delme tezgahı (3) üzerinde
hareket edebilmelidir, böylece kendi kendine merkezle-
me gerçekleşebilir. İş parçasını her zaman bükülmeye
karşı emniyete alın. Bu, en iyi şekilde iş parçasını veya
makine mengenesini sabit bir durdurucuya yerleştire-
rek yapılır.
m Dikkat!
Sac metal parçalar yuları çekilmeyecek şekilde kelep-
çelenmelidir. Matkap tezgahının yüksekliğini ve eğimi-
ni iş parçasına bağlı olarak doğru şekilde ayarlayın. İş
parçasının üst kenarı ile matkap ucu arasında yeterli
boşluk olmalıdır.
100 | TR
İş parçasının konumlandırılması (Res. 14)
Tezgah ile iş parçası arasına daima bir taban (örn.
ahşap) yerleştirin. Bu, delme işlemi sırasında iş par-
çasının arka kısmının parçalanmasını veya kopmasını
önler. Altlığın kontrolsüz bir şekilde dönmesini önlemek
için, gösterildiği gibi sütunun sol tarafına yaslayın.
m Uyarı:
Çalışırken iş parçasının veya tabanın elinizden çekilme-
sini önlemek için, her zaman sütunun sol tarafına yer-
leştirin. İş parçası veya altlık bunun için yeterince uzun
değilse, tezgaha kelepçeleyin, aksi takdirde ciddi yara-
lanmalar meydana gelebilir.
Bilgi: Tezgaha kelepçelenemeyen küçük iş parçaları
için bir makine mengenesi kullanın.
Dönen iş parçalarından veya mengeneden kaynakla-
nan yaralanmaları önlemek ve aletin tahrip olmasını
önlemek için mengene tezgaha kelepçelenmeli veya
vidalanmalıdır.
Makine mengenesinin delme tezgahına montajı
Makine mengenesini ekteki vidalar, pullar ve somunlar-
la Res. 13'te gösterildiği gibi sabitleyin.
Lazer çalışması (Res. 15, 16)
Pil değişimi:
Lazeri kapatın, pil bölmesi kapağını çıkarın (13.2). Pil-
leri çıkarın ve yenileriyle değiştirin.
Açın:
Lazeri açmak için lazer açma/kapama şalterini (13.1)
"I" konumuna getirin.
İşlenecek parçanın üzerine iki lazer çizgisi yansıtılır ve
bunların kesişimi matkap noktasının merkezini gösterir.
Kapatma:
Lazer açma/kapama düğmesini (13.1) "0" konumuna
getirin.
Çalışma hızları
Delme sırasında doğru hızı sağlayın. Bu, matkap çapı-
na ve malzemeye bağlıdır.
Aşağıdaki liste, çeşitli malzemeler için hızları seçmeni-
ze yardımcı olacaktır.
Belirtilen hızlar sadece kılavuz değerlerdir.
