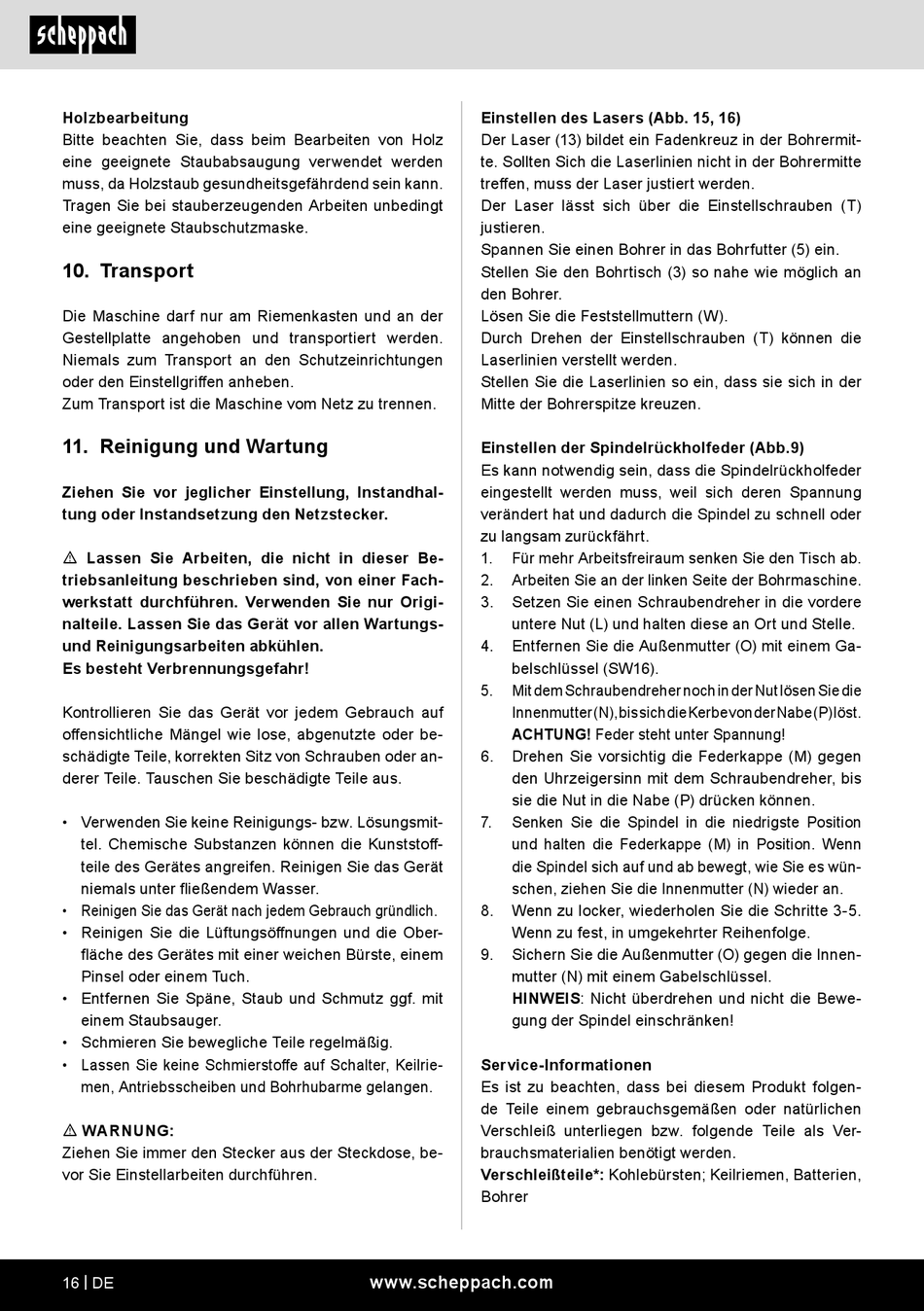

Scheppach DP16VLS Originalbetriebsanleitung Seite 16

Holzbearbeitung
Bitte beachten Sie, dass beim Bearbeiten von Holz
eine geeignete Staubabsaugung verwendet werden
muss, da Holzstaub gesundheitsgefährdend sein kann.
Tragen Sie bei stauberzeugenden Arbeiten unbedingt
eine geeignete Staubschutzmaske.
10. Transport
Die Maschine darf nur am Riemenkasten und an der
Gestellplatte angehoben und transportiert werden.
Niemals zum Transport an den Schutzeinrichtungen
oder den Einstellgriffen anheben.
Zum Transport ist die Maschine vom Netz zu trennen.
11. Reinigung und Wartung
Ziehen Sie vor jeglicher Einstellung, Instandhal-
tung oder Instandsetzung den Netzstecker.
m Lassen Sie Arbeiten, die nicht in dieser Be-
triebsanleitung beschrieben sind, von einer Fach-
werkstatt durchführen. Verwenden Sie nur Origi-
nalteile. Lassen Sie das Gerät vor allen Wartungs-
und Reinigungsarbeiten abkühlen.
Es besteht Verbrennungsgefahr!
Kontrollieren Sie das Gerät vor jedem Gebrauch auf
offensichtliche Mängel wie lose, abgenutzte oder be-
schädigte Teile, korrekten Sitz von Schrauben oder an-
derer Teile. Tauschen Sie beschädigte Teile aus.
• Verwenden Sie keine Reinigungs- bzw. Lösungsmit-
tel. Chemische Substanzen können die Kunststoff-
teile des Gerätes angreifen. Reinigen Sie das Gerät
niemals unter fließendem Wasser.
• Reinigen Sie das Gerät nach jedem Gebrauch gründlich.
• Reinigen Sie die Lüftungsöffnungen und die Ober-
fläche des Gerätes mit einer weichen Bürste, einem
Pinsel oder einem Tuch.
• Entfernen Sie Späne, Staub und Schmutz ggf. mit
einem Staubsauger.
• Schmieren Sie bewegliche Teile regelmäßig.
• Lassen Sie keine Schmierstoffe auf Schalter, Keilrie-
men, Antriebsscheiben und Bohrhubarme gelangen.
m WARNUNG:
Ziehen Sie immer den Stecker aus der Steckdose, be-
vor Sie Einstellarbeiten durchführen.
16 | DE
Einstellen des Lasers (Abb. 15, 16)
Der Laser (13) bildet ein Fadenkreuz in der Bohrermit-
te. Sollten Sich die Laserlinien nicht in der Bohrermitte
treffen, muss der Laser justiert werden.
Der Laser lässt sich über die Einstellschrauben (T)
justieren.
Spannen Sie einen Bohrer in das Bohrfutter (5) ein.
Stellen Sie den Bohrtisch (3) so nahe wie möglich an
den Bohrer.
Lösen Sie die Feststellmuttern (W).
Durch Drehen der Einstellschrauben (T) können die
Laserlinien verstellt werden.
Stellen Sie die Laserlinien so ein, dass sie sich in der
Mitte der Bohrerspitze kreuzen.
Einstellen der Spindelrückholfeder (Abb.9)
Es kann notwendig sein, dass die Spindelrückholfeder
eingestellt werden muss, weil sich deren Spannung
verändert hat und dadurch die Spindel zu schnell oder
zu langsam zurückfährt.
1. Für mehr Arbeitsfreiraum senken Sie den Tisch ab.
2. Arbeiten Sie an der linken Seite der Bohrmaschine.
3. Setzen Sie einen Schraubendreher in die vordere
untere Nut (L) und halten diese an Ort und Stelle.
4. Entfernen Sie die Außenmutter (O) mit einem Ga-
belschlüssel (SW16).
5. Mit dem Schraubendreher noch in der Nut lösen Sie die
Innenmutter (N), bis sich die Kerbe von der Nabe (P) löst.
ACHTUNG! Feder steht unter Spannung!
6. Drehen Sie vorsichtig die Federkappe (M) gegen
den Uhrzeigersinn mit dem Schraubendreher, bis
sie die Nut in die Nabe (P) drücken können.
7. Senken Sie die Spindel in die niedrigste Position
und halten die Federkappe (M) in Position. Wenn
die Spindel sich auf und ab bewegt, wie Sie es wün-
schen, ziehen Sie die Innenmutter (N) wieder an.
8. Wenn zu locker, wiederholen Sie die Schritte 3-5.
Wenn zu fest, in umgekehrter Reihenfolge.
9. Sichern Sie die Außenmutter (O) gegen die Innen-
mutter (N) mit einem Gabelschlüssel.
HINWEIS: Nicht überdrehen und nicht die Bewe-
gung der Spindel einschränken!
Service-Informationen
Es ist zu beachten, dass bei diesem Produkt folgen-
de Teile einem gebrauchsgemäßen oder natürlichen
Verschleiß unterliegen bzw. folgende Teile als Ver-
brauchsmaterialien benötigt werden.
Verschleißteile*: Kohlebürsten; Keilriemen, Batterien,
Bohrer
