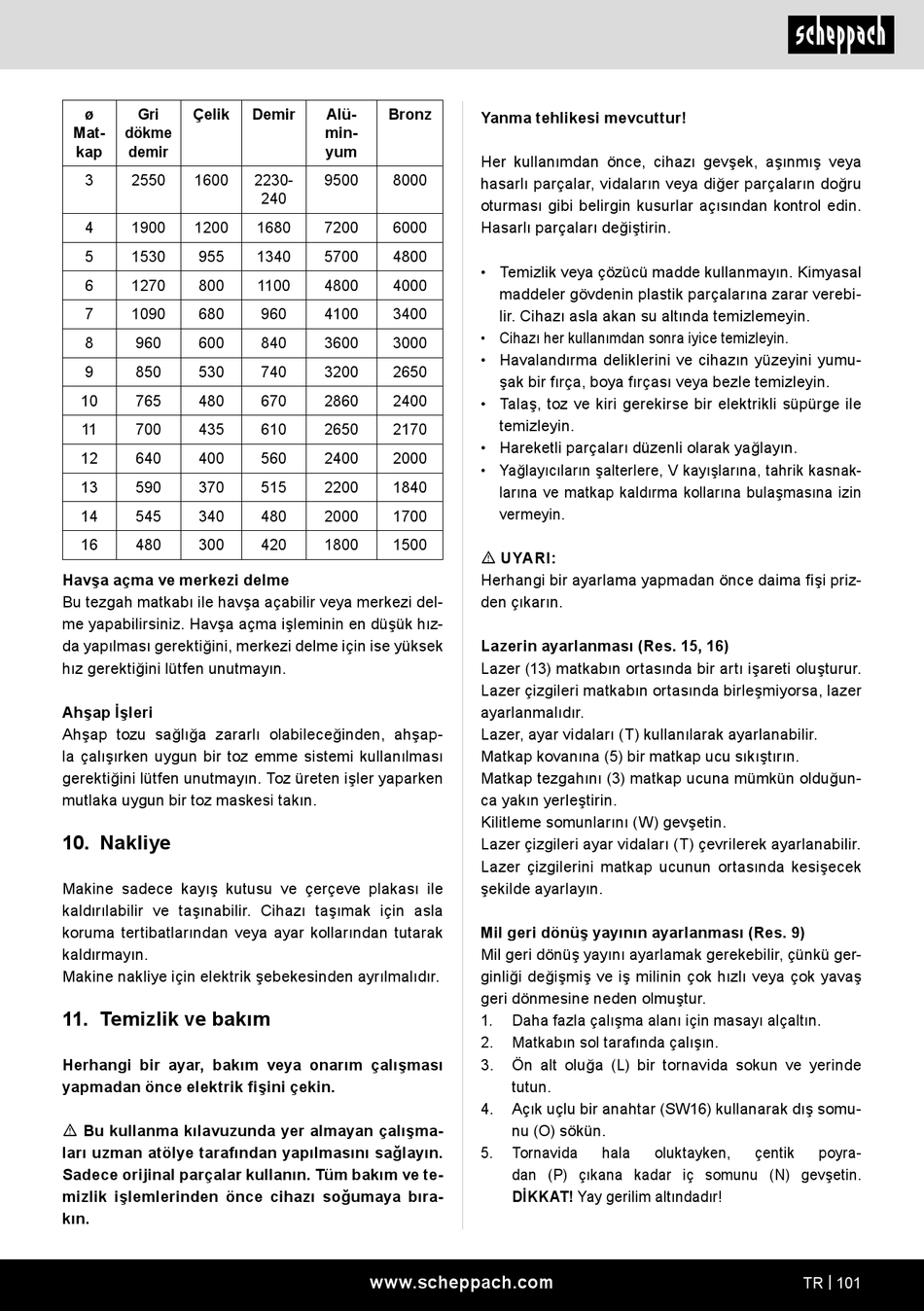

ø Gri Çelik
Mat- dökme
kap demir
3 2550 1600
4 1900 1200
5 1530 955
6 1270 800
7 1090 680
8 960 600
9 850 530
10 765 480
11 700 435
12 640 400
13 590 370
14 545 340
16 480 300
Havşa açma ve merkezi delme
Bu tezgah matkabı ile havşa açabilir veya merkezi del-
me yapabilirsiniz. Havşa açma işleminin en düşük hız-
da yapılması gerektiğini, merkezi delme için ise yüksek
hız gerektiğini lütfen unutmayın.
Ahşap İşleri
Ahşap tozu sağlığa zararlı olabileceğinden, ahşap-
la çalışırken uygun bir toz emme sistemi kullanılması
gerektiğini lütfen unutmayın. Toz üreten işler yaparken
mutlaka uygun bir toz maskesi takın.
10. Nakliye
Makine sadece kayış kutusu ve çerçeve plakası ile
kaldırılabilir ve taşınabilir. Cihazı taşımak için asla
koruma tertibatlarından veya ayar kollarından tutarak
kaldırmayın.
Makine nakliye için elektrik şebekesinden ayrılmalıdır.
11. Temizlik ve bakım
Herhangi bir ayar, bakım veya onarım çalışması
yapmadan önce elektrik fişini çekin.
m Bu kullanma kılavuzunda yer almayan çalışma-
ları uzman atölye tarafından yapılmasını sağlayın.
Sadece orijinal parçalar kullanın. Tüm bakım ve te-
mizlik işlemlerinden önce cihazı soğumaya bıra-
kın.
Demir Alü- Bronz
min-
yum
2230- 9500 8000
240
1680 7200 6000
1340 5700 4800
1100 4800 4000
960 4100 3400
840 3600 3000
740 3200 2650
670 2860 2400
610 2650 2170
560 2400 2000
515 2200 1840
480 2000 1700
420 1800 1500
www.scheppach.com
Yanma tehlikesi mevcuttur!
Her kullanımdan önce, cihazı gevşek, aşınmış veya
hasarlı parçalar, vidaların veya diğer parçaların doğru
oturması gibi belirgin kusurlar açısından kontrol edin.
Hasarlı parçaları değiştirin.
• Temizlik veya çözücü madde kullanmayın. Kimyasal
maddeler gövdenin plastik parçalarına zarar verebi-
lir. Cihazı asla akan su altında temizlemeyin.
• Cihazı her kullanımdan sonra iyice temizleyin.
• Havalandırma deliklerini ve cihazın yüzeyini yumu-
şak bir fırça, boya fırçası veya bezle temizleyin.
• Talaş, toz ve kiri gerekirse bir elektrikli süpürge ile
temizleyin.
• Hareketli parçaları düzenli olarak yağlayın.
• Yağlayıcıların şalterlere, V kayışlarına, tahrik kasnak-
larına ve matkap kaldırma kollarına bulaşmasına izin
vermeyin.
m UYARI:
Herhangi bir ayarlama yapmadan önce daima fişi priz-
den çıkarın.
Lazerin ayarlanması (Res. 15, 16)
Lazer (13) matkabın ortasında bir artı işareti oluşturur.
Lazer çizgileri matkabın ortasında birleşmiyorsa, lazer
ayarlanmalıdır.
Lazer, ayar vidaları (T) kullanılarak ayarlanabilir.
Matkap kovanına (5) bir matkap ucu sıkıştırın.
Matkap tezgahını (3) matkap ucuna mümkün olduğun-
ca yakın yerleştirin.
Kilitleme somunlarını (W) gevşetin.
Lazer çizgileri ayar vidaları (T) çevrilerek ayarlanabilir.
Lazer çizgilerini matkap ucunun ortasında kesişecek
şekilde ayarlayın.
Mil geri dönüş yayının ayarlanması (Res. 9)
Mil geri dönüş yayını ayarlamak gerekebilir, çünkü ger-
ginliği değişmiş ve iş milinin çok hızlı veya çok yavaş
geri dönmesine neden olmuştur.
1. Daha fazla çalışma alanı için masayı alçaltın.
2. Matkabın sol tarafında çalışın.
3. Ön alt oluğa (L) bir tornavida sokun ve yerinde
tutun.
4. Açık uçlu bir anahtar (SW16) kullanarak dış somu-
nu (O) sökün.
5. Tornavida hala oluktayken,
dan (P) çıkana kadar iç somunu (N) gevşetin.
DİKKAT! Yay gerilim altındadır!
çentik poyra-
