Beim Betrachten der Pumpen können mit den Schaltflächen auf der linken Seite die detaillierten Informationen ausgewählt
werden, die auf der rechten Seite angezeigt werden sollen.
Kein Fehler, kein Run-Befehl
Run-Befehl, falsches Feedback
Run-Befehl, echtes Feedback
Fault
Daten
Service State
Run Command/ Status
Frequency
Command/
Feedback
Demand
Fault Status
Run Hours
Smart Control System

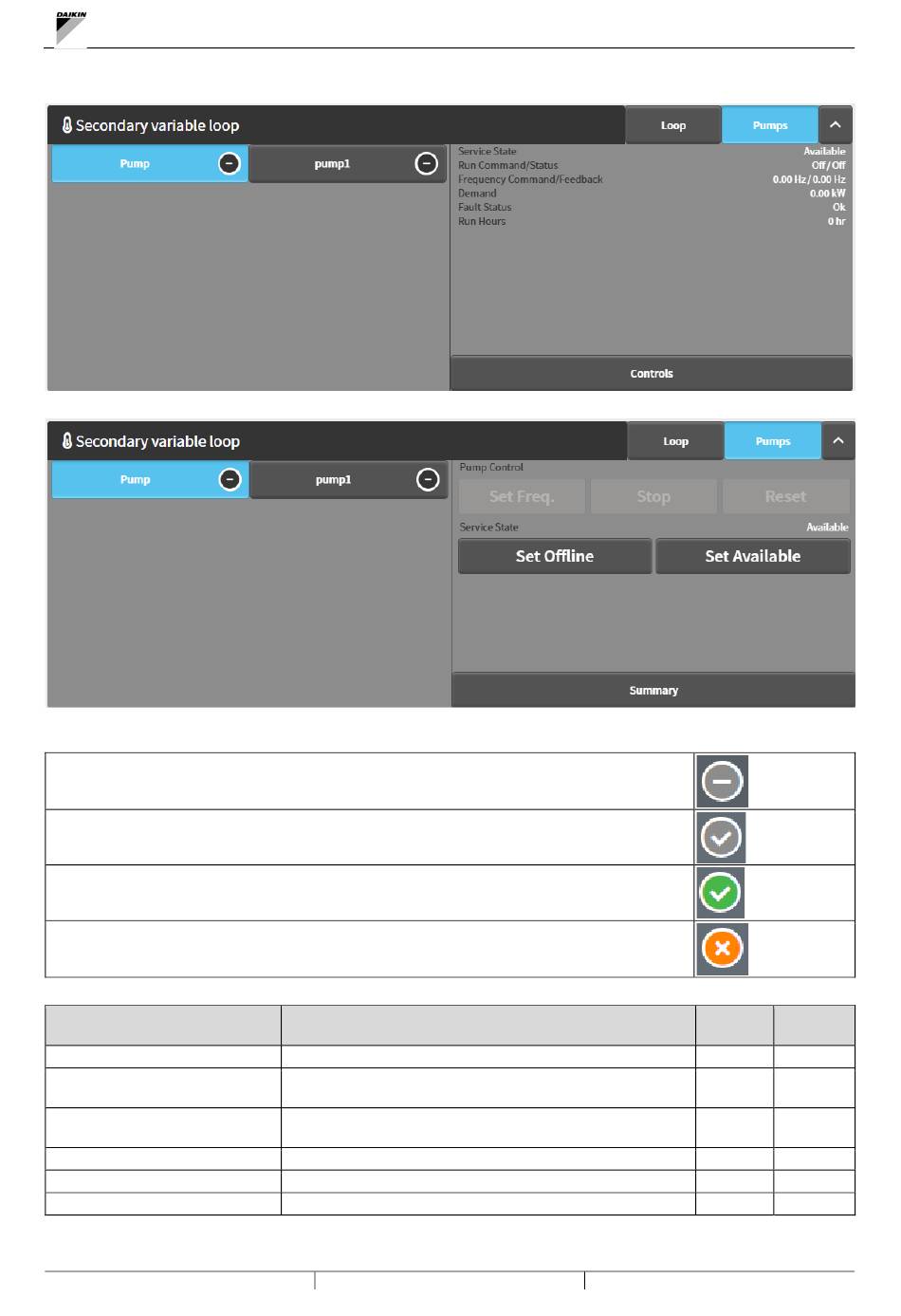

Abbildung 73 – Pumpen-Widget - Daten
Abbildung 74 – Pumpen-Widget - Steuerelemente
Tabelle 24 - Pumpensymbole
Beschreibung
Status der Pumpe für SmartControlSystem-Steuerung
Die Lauffreigabe-Befehls- und Rückmeldewerte für die
Pumpe.
Der Frequenzbefehl und die Rückkopplungswerte für die
Pumpe.
Der elektrische Bedarf der Pumpe (falls vorhanden).
Der Fehlerstatus der Pumpe.
Die Gesamtbetriebsstunden für die Pumpe.
Tabelle 25 - Pumpendaten
69/79
SI-Einheit US-
Einheit
on/off
on/off
Hz
Hz
kW
kW
ok/fault ok/fault
hrs
hrs
