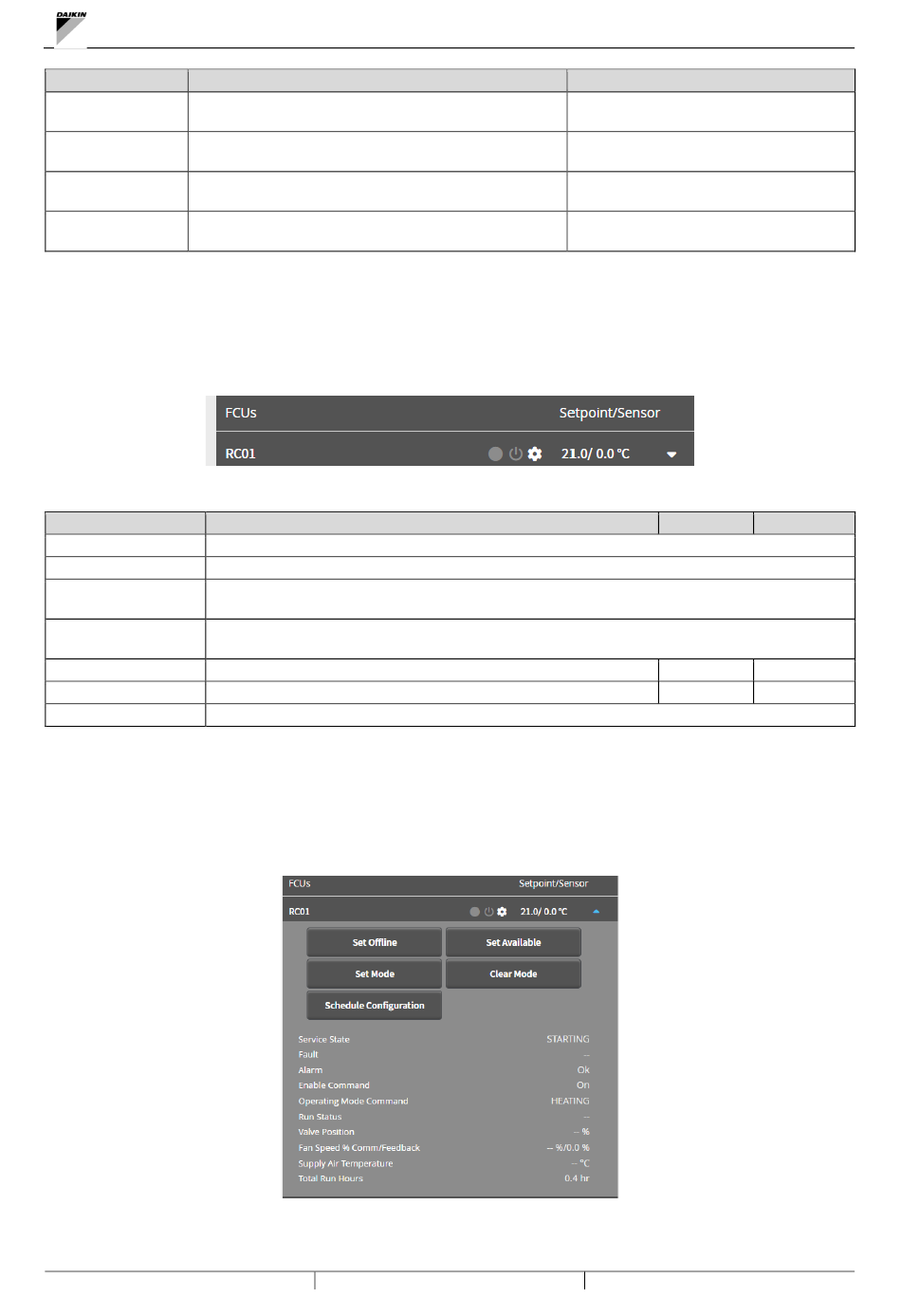

Zone Status
Beschreibung
Warm
Up/Cool
Ein Vorkühl-/Heizmodus vor der geplanten Zeit.
Down
Afterhours
Kühlen oder Heizen auf einen separaten (weniger
Heating/Cooling
strengen) Sollwert außerhalb der aktiven Zeit.
Unoccupied
Basierend auf dem Zeitplan, ob sich die Zone außerhalb
der Start- und End time befindet.
Freeze
Die Heizung ist aktiviert, um zu vermeiden, dass die
Protection
Temperaturen einfrieren.
7.2.5
Ausrüstung
Die Geräteregion zeigt alle Endpunktgeräte an, die der ausgewählten Zone zugeordnet sind. Dies sind die Geräte, welche
die Zone mit dem Versorgungswasser aus Ihrer Anlage mit Luft versorgen. Die Geräte werden in einer Liste angezeigt,
wobei jedes Gerät nach seinem Typ (FCU, AHU, Raumcontroller usw.) kategorisiert wird.
Jedes Element in der Liste enthält eine Zusammenfassung der Daten aus ihren Geräten.
Daten
Beschreibung
Name
Der Name des Geräts
Run Status Icon
Grün, wenn das Gerät läuft, sonst grau.
Control Mode Icon Zeigt ein Eis-Symbol zum Kühlen und ein Sonnen-Symbol zum Heizen an, ein Stopp, wenn er
gestoppt wird.
Setpoint
Control
Ein gear, das ein Popup-Fenster zum Einstellen des aktuellen Sollwerts der Anlage öffnet. Nur
Icon
für Config und Plant Manager zugänglich.
Setpoint
Der aktuelle Steuerungs-Sollwert des Geräts.
Temperature
Die aktuelle Raumtemperatur, die vom Gerät abgelesen wird.
Expand Icon
Erweitert die Zeile und zeigt detaillierte Betriebsinformationen des Geräts an.
Jedes Element in der Liste kann erweitert werden, wodurch eine Reihe von Steuerelementen für das Gerät angezeigt wird,
wenn es als Anlagenmanager oder Konfigurationsbenutzer angemeldet ist. Diese Steuerelemente ermöglichen es dem
Benutzer, vorübergehend die Kontrolle über das Gerät zu übernehmen, wobei einige der Steuerelemente ein Popup
anzeigen, da sie Eingaben des Benutzers erfordern. Darüber hinaus zeigt das erweiterte Element auch detaillierte
Informationen über das Gerät an. Jedes Gerät zeigt für seinen Gerätetyp relevante Anzeigen an, die im Folgenden erläutert
werden.
Smart Control System
Tabelle 28 - Zonenstatus
Abbildung 83 - Gerätesymbol
Tabelle 29 - Gerätesymbole
Abbildung 84 - Gerätedaten
77/79
Anmerkungen
Nur
verfügbar,
Cooling/Pre-Heating konfiguriert ist.
Nur
verfügbar,
wenn
Cooling/Heating konfiguriert ist.
Nur
verfügbar,
wenn
Protection konfiguriert ist.
SI-Einheit
°C
°C
D-EIMOC03302-25_01DE
Pre-
wenn
Afterhours
Freeze
die
US-Einheit
°F
°F
