Wie man EWYT-CZ/EWAT-CZ verbindet und konfiguriert
Die Daikin-Einheit muss gemäß der folgenden Abbildung an das SCS-Modbus-Netzwerk angeschlossen werden:
Bei der Daikin-Einheit ist die Modbus RTU-Kommunikation standardmäßig aktiviert.
Die Modbus RTU-Kommunikationsparameter (Address, BaudRate, Parity, StopsBits) müssen im folgenden Menü
eingestellt werden
-
WEB-HMI: MainMenu → View/Set Unit → Protocols
-
HMI: Seite [22]
Zweitens müssen Daikin-Einheiten so konfiguriert werden, dass sie von SmartControlSystem gesteuert werden. Der
Benutzer muss den folgenden Parameter einstellen:
-
WEB-HMI: MainMenu→ View/Set Unit → Unit → Network Control = DAEbms
-
HMI: Seite [4] – Parameter [00] = 2
Danach muss die Steuerung gespeichert und neu gestartet werden.
Bitte beachten Sie das IOM und das Steuerungshandbuch des Geräts.
3.3.4
Wie man So Daikin SHINKA verbindet und konfiguriert
SmartControlSystem kann an ein Modbus-Netzwerk angeschlossen werden, bestehend aus:
-
nur Shinka (mit eigenem Netzwerk von Fancoil PCB)
-
nur Fancoil Control Board (nicht an Shinka angeschlossen)
-
Mischung aus Shinka und Fancoil Control Board.
Shinka oder Control Board muss mit den im Abschnitt „SCS Modbus Netzwerk Adressierung" aufgeführten Modbus-
Parametern (Adresse und Baudrate) konfiguriert werden.
Bitte beachten Sie das IOM und das Steuerungshandbuch des Geräts: SHINKA Control
Die Verwaltung durch SmartControlSystem ist bereits aktiv und es sind keine weiteren Maßnahmen erforderlich.
Smart Control System

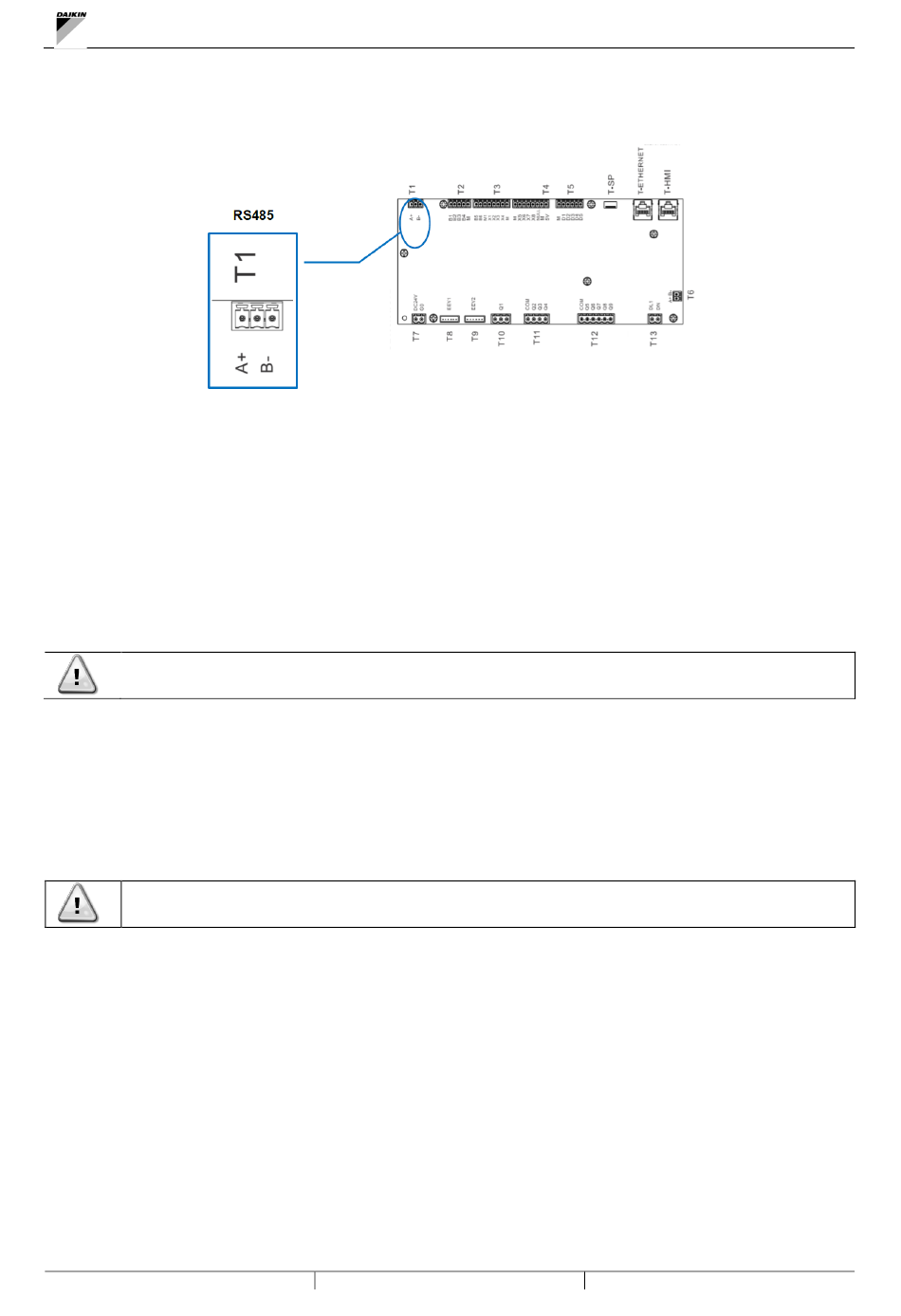

Abbildung 11 - Modbus-Anschluss der Daikin-Einheit
