6.1.6

CHW /HW-Temperatur

Das CHW Temperature data-Widget zeigt die momentane Kühl-/Warmwasserzufuhr- und Rücklauftemperatur an, die
an den Anlagenköpfen gemessen wird.
Die Temperaturen sind in beiden °C angegeben.
Entsprechend der Betriebsart SmartControlSystem und HVAC-System (Cooling oder Heating) werden die spezifischen
Daten angezeigt.
6.1.7

Wetter

Das weather-Widget zeigt die aktuellen Umgebungsbedingungen als Durchschnitt des von Daikin-Einheiten gelesenen
Temperatursensors an.
Die Außenluftfeuchtigkeit ist nicht verfügbar, es sei denn, der SmartControlSystem-Controller ist nicht mit einer
Wetterstation mit dem Internet verbunden
6.1.8

Kommunikationsstatus

Das communication
SmartControlSystem konfiguriert sind .
Die Statusspalte informiert den Benutzer über den Netzwerkstatus, während die Spalte Fehler den Benutzer über die
Anzahl der aktuellen Gerätefehler informiert.
6.1.9 Gerätestatus
Das Widget Equipment Status zeigt alle aktuellen Gerätefehler an. Wenn ein Fehler an einem Gerät vorliegt, ändert
sich der Text in Alarm und die Zeile wird orange hervorgehoben. Das Feld Alarm Description zeigt die Anzahl der
Alarme an, die für jede Gerätekategorie unable to run werden können.

6.1.10 Anlage COP-Historie

Das Widget Plant COP History zeigt den Effizienzverlauf der letzten 24 Stunden an.
Das Daten-Widget wird im Laufe der Zeit weiterhin automatisch aktualisiert.
Die Effizienz wird in beiden COP für SI angezeigt.
Beachten Sie, dass für heizfähige Systeme COP durch TER (Total Efficiency Ratio) ersetzt wird, was die gleiche
Berechnung wie COP ist, aber die Last als Summe der Heiz- und Kühllast berechnet.

6.1.11 Anlgenladeverlauf

Das Widget Anlgenladeverlauf zeigt die gesamte Anlagenkühllast der letzten 24 Stunden an.
Das Daten-Widget wird im Laufe der Zeit weiterhin automatisch aktualisiert.
Die Kühllast wird für SI- und US-Benutzer entsprechend in kW oder tR angezeigt.
6.2

PlantManager-Navigationspaneel

Nach der Anmeldung als PlantManager-Zugriffsebene kann der Benutzer im SmartControlSystem-Bildschirm
navigieren. Das Navigationsmenü erscheint auf der linken Seite des Bildschirms, indem Sie auf das Menüsymbol oben
rechts im Dashboard-Portal klicken.
Desktop-Benutzer haben Zugriff auf alle SmartControlSystem-Dashboard-Bildschirme und -Funktionen.
Smart Control System
status-Widget zeigt alle Kommunikationsnetzwerke an, die derzeit innerhalb von

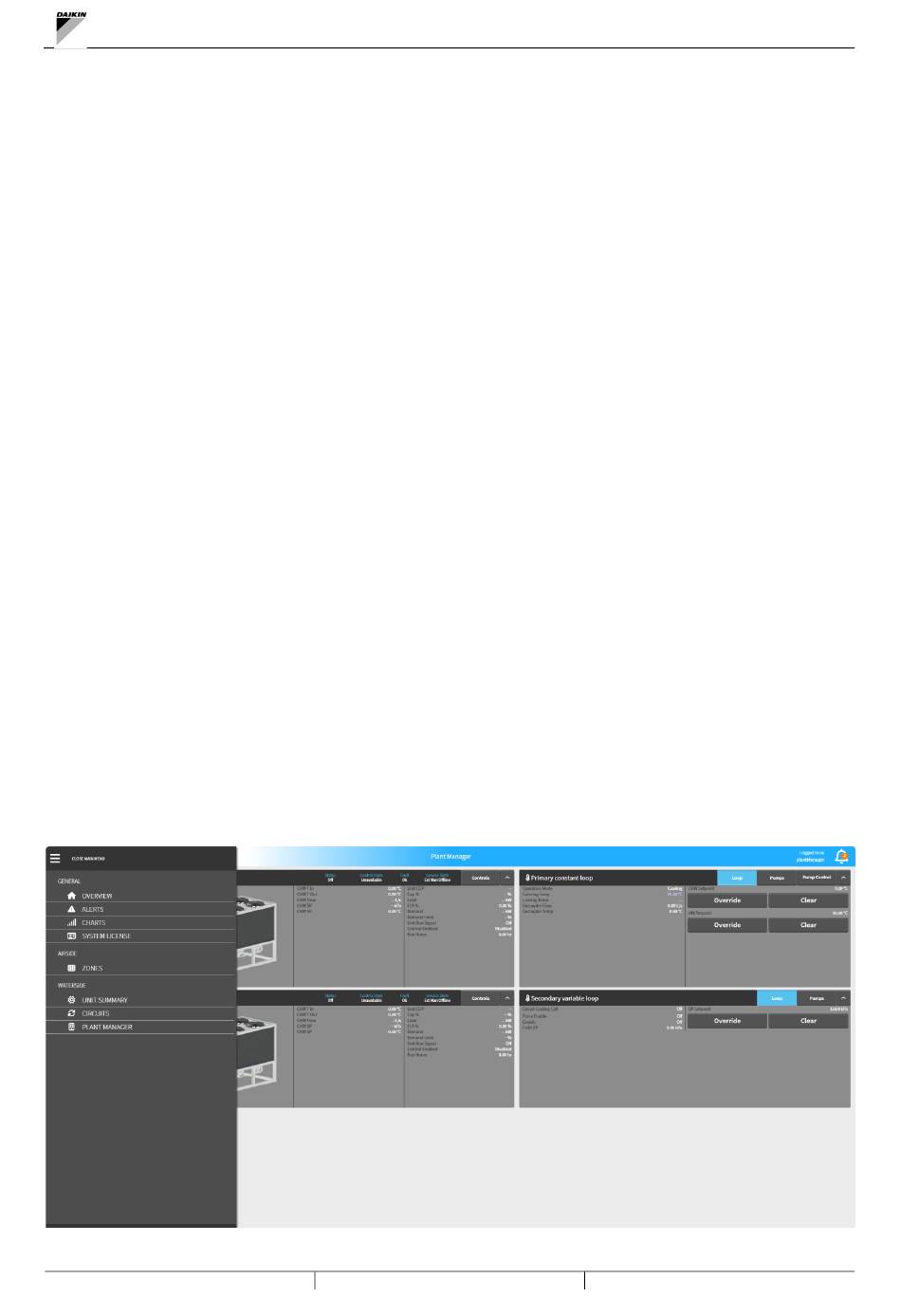

Abbildung 54 - PlantManager-Hauptmenü
55/79 D-EIMOC03302-25_01DE
