7.2
Luftseite
Durch den Zugriff auf das Hauptmenü kann der PlantManager-Benutzer das Menü Zones öffnen.

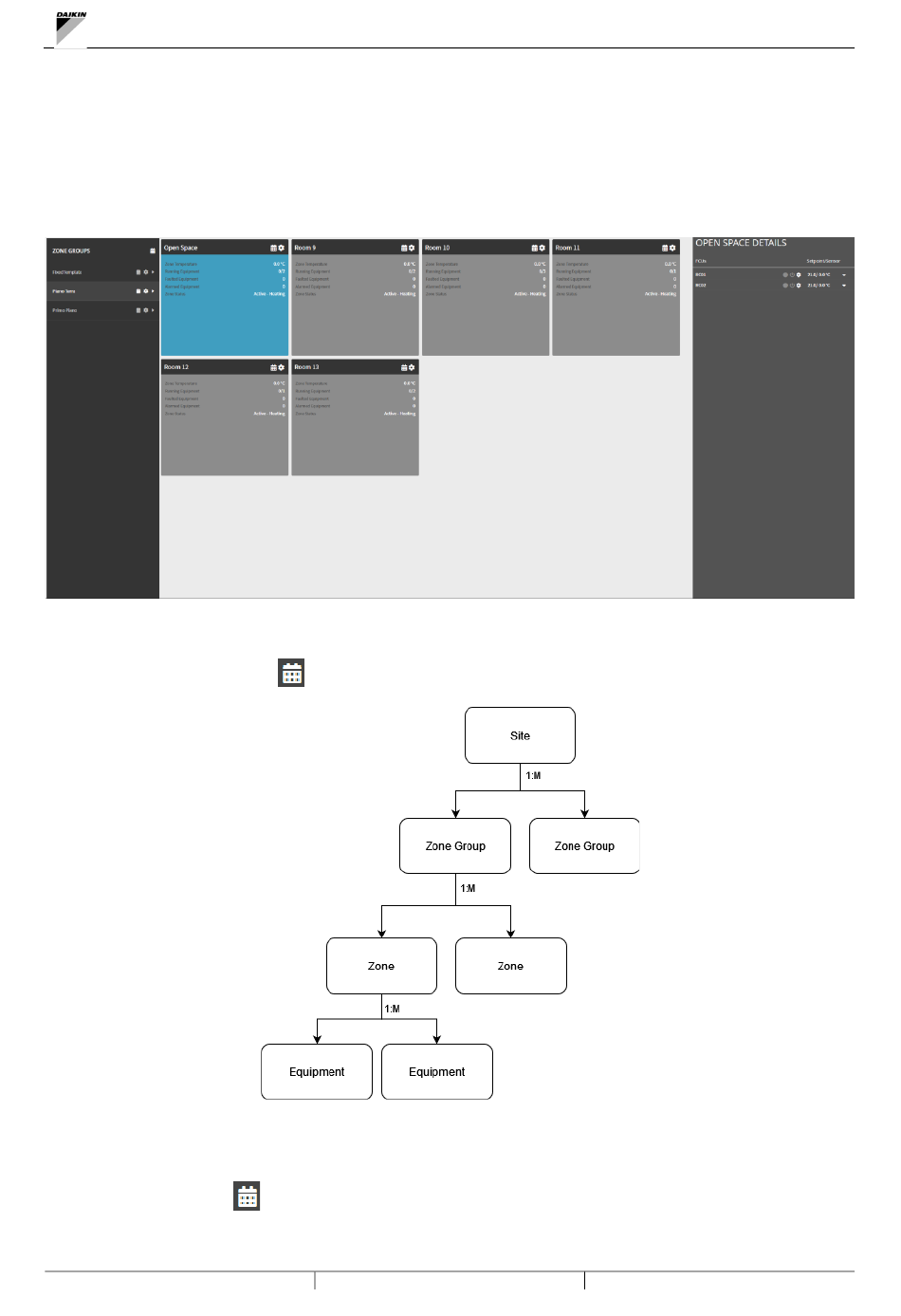

Das Zones-Dashboard ermöglicht es einem Benutzer, die Luftseite des SmartControlSystems sowohl anzuzeigen als
auch zu steuern . Die Seite enthält eine detaillierte Zusammenfassung des luftseitigen Layouts Ihrer Anlage, von Zone
Groups bis hin zu den einzelnen Geräten. Die Steuerung der einzelnen Geräte steht einem Configuration- oder Plant
Manager-Benutzer zur Verfügung, wobei alle Benutzer Zugriff auf alle Daten der luftseitigen Geräte haben.
Die Seite besteht aus 3 Hauptbereichen. Der linke Bereich enthält Zone Groups, der mittlere Bereich enthält Zones und
der rechte Bereich enthält die einzelnen Geräte einer ausgewählten Zone, z.B. AHUs und FCUs.
7.2.1
Zeitplan-Steuerung
Die Zeitplankonfiguration (
) wird auf 4 Niveaus mit der folgenden Hierarchie dargestellt:
Abbildung 79 - Luftseitige Hierarchie
Wenn auf einer bestimmten Ebene kein Zeitplan aktiviert ist, wird der Zeitplan der übergeordneten Ebene verwendet, bis
hin zur Site, die immer einen konfigurierten Zeitplan haben muss.
Wenn Sie auf das Symbol
einer beliebigen Entität klicken, wird ein Popup-Fenster angezeigt - siehe unten. Hier
können Sie die aktivierten Stunden für diese Entität und alle untergeordneten Entitäten ohne eigenen Zeitplan
konfigurieren.
Smart Control System
73/79
D-EIMOC03302-25_01DE
