BEDIENUNGSANLEITUNG
Nach der Anmeldung an der SmartControlSystem-Schnittstelle steht je nach Zugriffsebene ein anderes Menü und damit
auch andere Informationen des HLK-Systems zur Verfügung:
plantManager - Der PlantManager-Benutzer hat Zugriff auf das SmartControlSystem-Dashboard-
-
Dashboards und die Plant Manager-Ansicht. In der Ansicht PlantManager kann die Anlage manuell bedient
werden. PlantManager-Benutzer hat keinen Zugriff auf das Konfigurationsportal
dashboard – Der Benutzer Dashboard kann den Betrieb der Anlage im SmartControlSystem Dashboard-
-
Portal überwachen. Dashboard-Benutzer hat keinen Zugriff auf das Konfigurationsportal und die Ansicht Plant
manager.
6.1
Übersichtsseite
Bei
der
Anmeldung
zugegriffen.Overview.
Die SmartControlSystem-Übersicht enthält eine Reihe von Daten-Widgets, die dem Benutzer allgemeine Informationen
über den unmittelbaren Zustand der Kältemaschinen-Anlage geben.
6.1.1
Anlagensteuerungs-Status-Widget
Auf dem Bedienfeld links oben werden die Steuerungszustände angezeigt:
•
Das Schneeflockensymbol zeigt an, ob ein Kühlungsruf vorliegt
•
Das Sperrsymbol zeigt an, ob die Anlage aufgrund der Sperrung bei Umgebungstemperatur zum Ausführen
oder Sperren verfügbar ist
Smart Control System
Dashboard-Benutzer
mit
einem

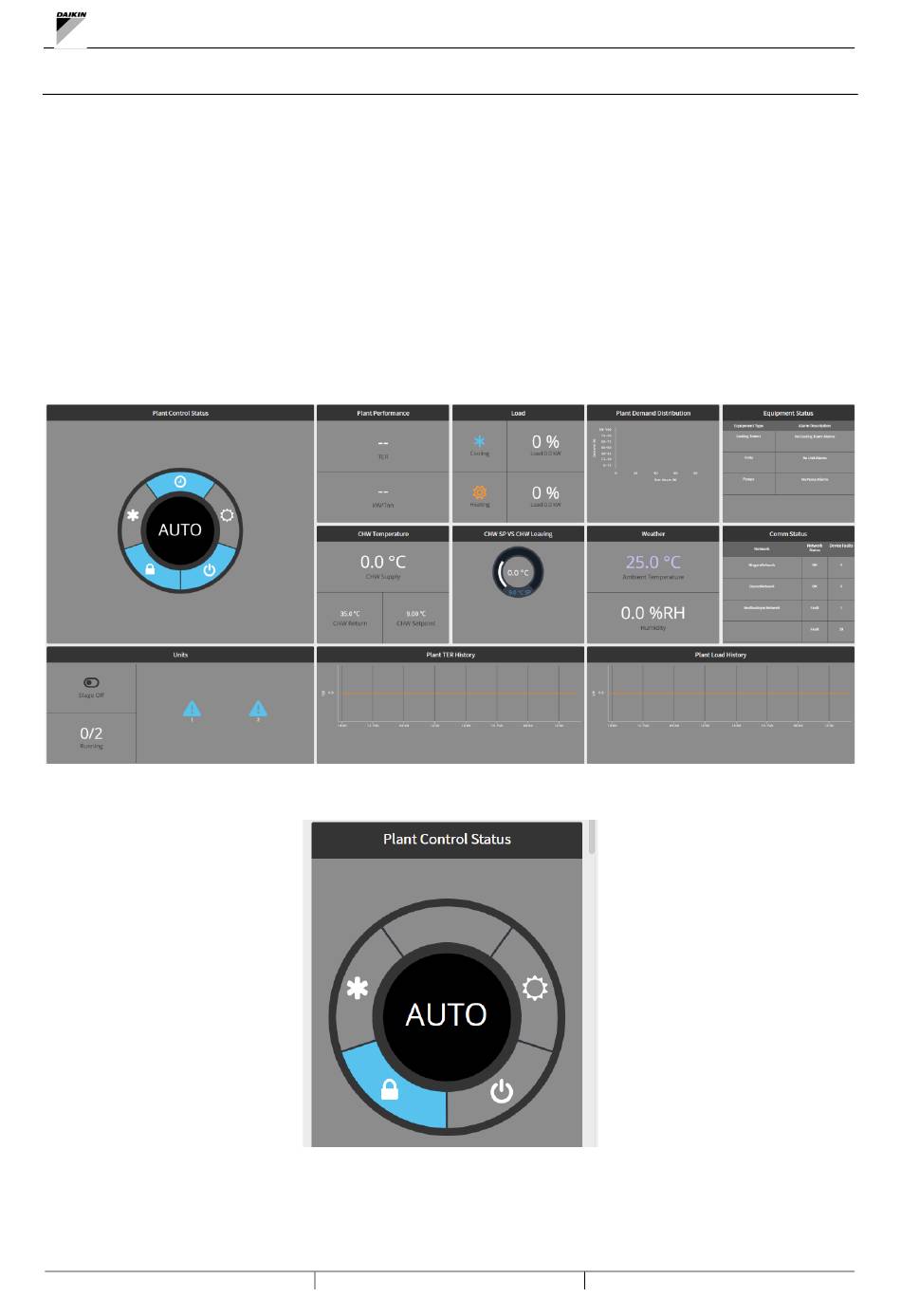

Abbildung 52 - Übersichtsseite
Abbildung 53 - Anlagensteuerungs-Status-Widget
wird
auf
die
53/79
SmartControlSystem-Übersichtsseite
D-EIMOC03302-25_01DE
