3.3.5
Wie man EWYT-CZ/EWAT-CZFWTOUCH verbindet und konfiguriert
SmartControlSystem kann an ein Modbus-Netzwerk angeschlossen werden, das aus Fancoil Control Board FWTOUCH
besteht.
Nur die folgenden Konfigurationen sind mit SmartControlSystem Network kompatibel:
-
Verbindung zwischen Fancoil-PCBs(ohne Slave OC) und SCS über den RS485-Anschluss und
Konfiguration als SPV-Slave
-
Verbindung zwischen den Master-OC-PCBs und SCS über den RS485-Anschluss und Konfiguration als
SPV-Slave.
FWTouch muss mit den Modbus-Parametern (Adresse und Baudrate) konfiguriert werden, die im Abschnitt "SCS
Modbus Netzwerk Adressierung" aufgeführt sind.
Bitte beachten Sie das IOM und das Steuerungshandbuch des Geräts: FWTOUCH
3.3.6
Wie man den Pumpentreibers EXM für Hydrovar X verbindet und konfiguriert
Bei Verteiler-Primärpumpen oder Sekundärpumpen stellt DAE der Pumpe einen integrierten Variable Speed Driver
zur Verfügung: HydrovarX - EXM driver. Der Treiberanschluss RS485_2 muss an das SmartControlSystem Modbus-
Netzwerk für wasserseitige Geräte angeschlossen werden.
Der Treiber muss über das HydrovarX EXM-Display konfiguriert werden, um die Modbus-Kommunikationsparameter und
Funktionsparameter einzustellen:
Smart Control System

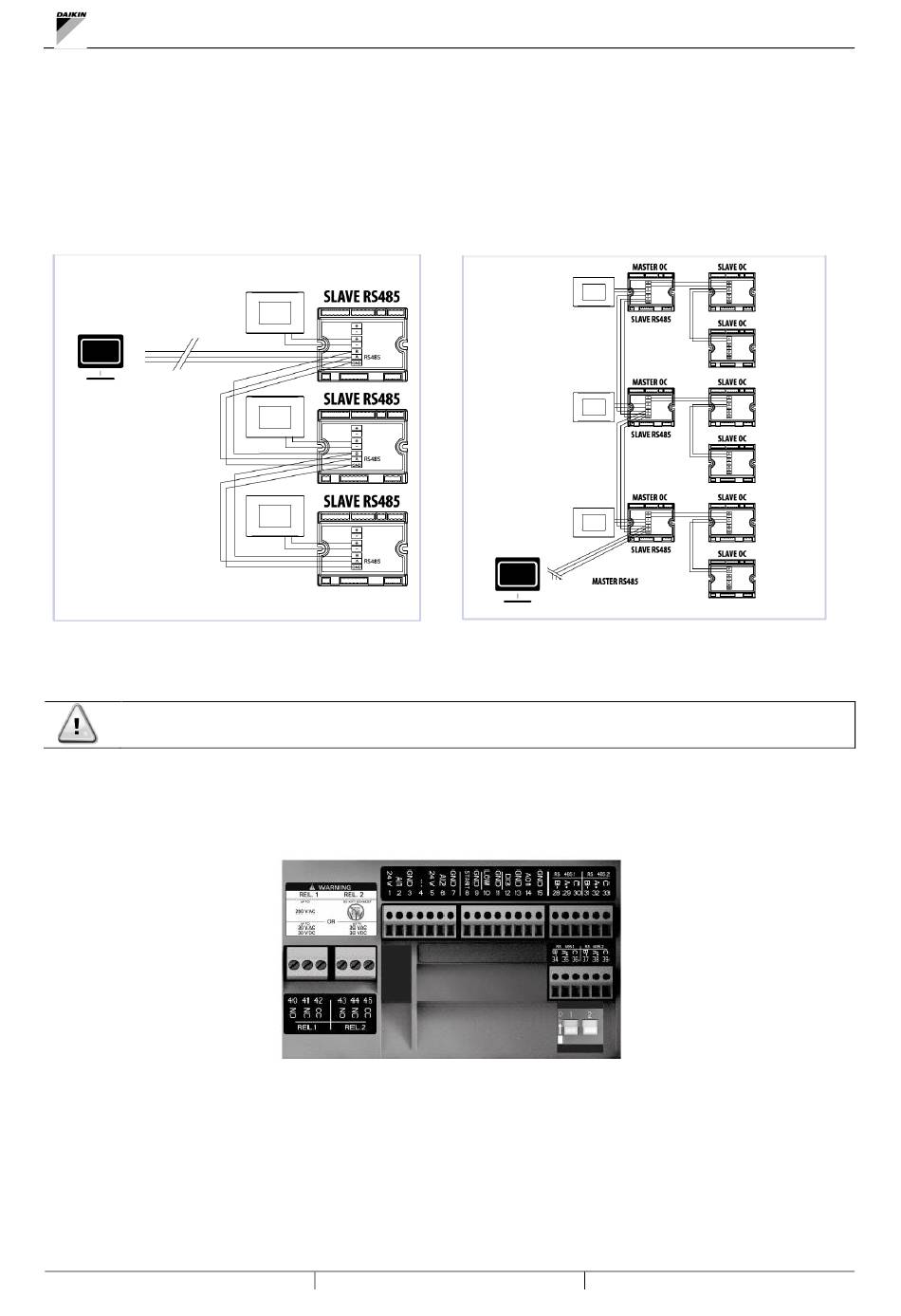

Abbildung 12 - FWTOUCH - Modbus-Netzwerkkonfiguration
Abbildung 13 - HydrovarX EXM-Klemmenplatte
21/79
D-EIMOC03302-25_01DE
