In der Situation, in der die Kältemaschine zu einem Set gehört, wird dem Endbenutzer ein zusätzliches Feld namens "Set"
angezeigt. So ist ersichtlich, zu welcher Anlage der Kühler gehört und ob er upstream (↑), downstream (↓) oder mit Low
Load betrieben wird.
6.8.3
Schaltungsinformationen
Informationen zu jeder Schaltung mit den zugehörigen Pumpen werden als Karte auf der rechten Seite des Anlagenleiters
angezeigt. Diese Karte zeigt die entsprechende Schleife und Pumpe unter den jeweiligen Registerkarten an. Geheizte
Schaltungen haben auch eine Registerkarte Pumpensteuerung.

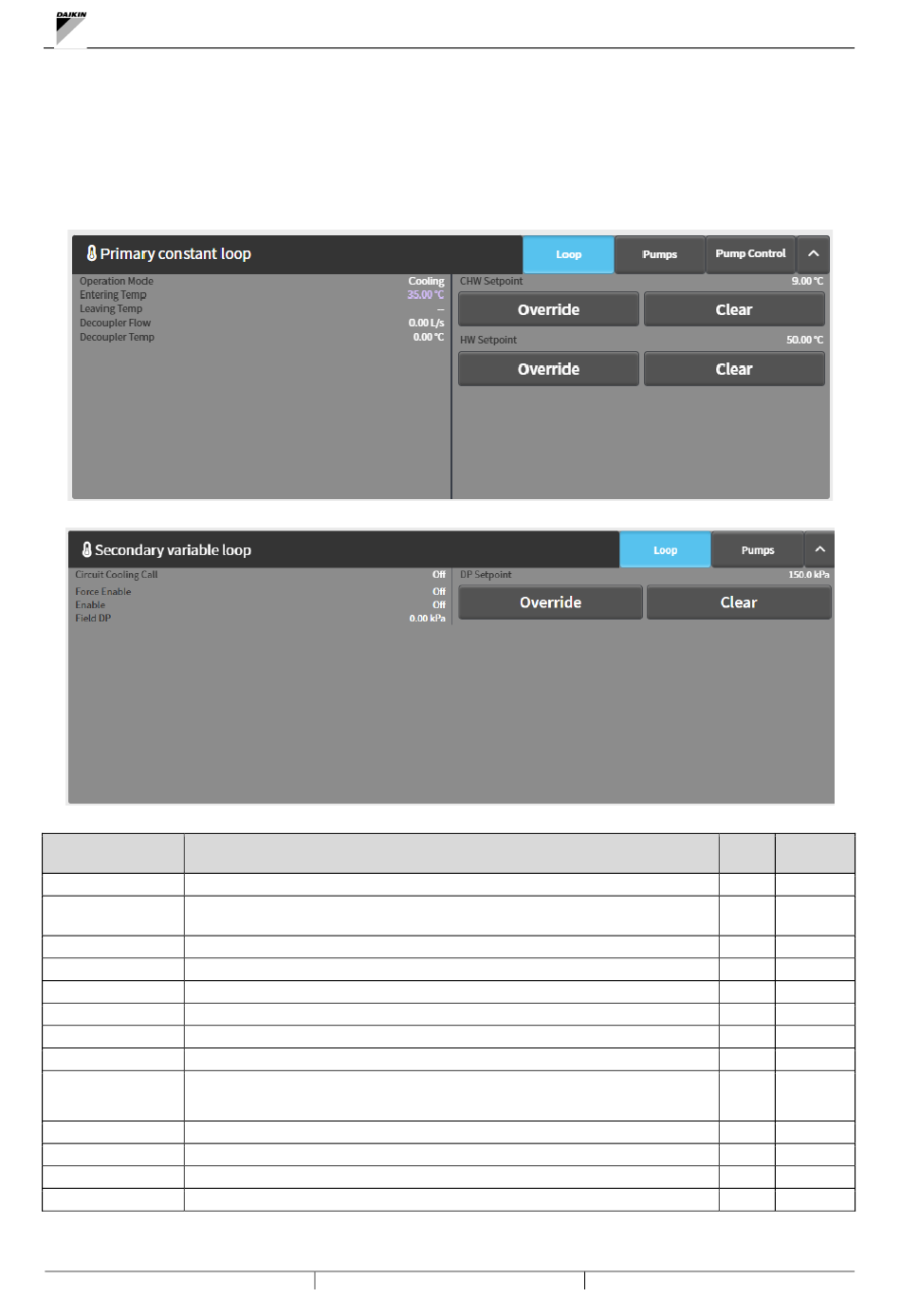

Abbildung 72 - Schaltkreis-Widget - Schleifeninformationen & Sollwerte
Daten
Beschreibung
Operation Mode Betriebsart der gesamten Anlage Kühlen oder Heizen
Entering Temp
Die momentane Rücklauftemperatur, gemessen an den Sammelrohren der
Anlage oder als Durchschnitt der Wassereintrittstemperaturen der Einheiten.
Leaving Temp
Momentane Wasserzulauftemperatur, gemessen am Anlagenzulaufkopf.
CHW SP
Sollwert für die Kaltwassertemperatur, den die Anlage liefern soll.
HW SP
Sollwert für die Warmwassertemperatur, den die Anlage liefern soll.
Circuit
Anforderung von luftseitigen Geräted zum Betrieb der Pumpe des Kreislaufs
Cooling/Heating
Call
Enable
Befehl vom SmartControlSystem, um das Schaltungsgerät zu bedienen
Field DP
Anlage Differenzdruck gemessen durch Sensor
DP setpoint
Sollwert des Differenzdrucks, um die Drehzahl der Pumpen zu regeln
Smart Control System
Abbildung 71 - Schaltkreis-Widget – Schleifendaten & Sollwerte
Tabelle 23 - Wasserkreislaufdaten und Sollwerte
68/79
SI-
US-
Einheit
Einheit
°C
°F
°C
°F
°C
°F
°C
°F
kPa
psi
kPa
psi
D-EIMOC03302-25_01DE
