Das Stromsymbol zeigt an, ob ein externes Anlagenaktivierungssignal vorhanden ist
•
Das Sonnensymbol zeigt an, ob ein Heizungsanruf vorliegt
6.1.2
Anlagenleistung
Plant Performance-Widget zeigt den aktuellen COP-Wert der gesamten Anlage und die kW/Tonne der Anlage an.
Dieser COP oder kW/Tonne gibt den Wirkungsgrad an, der im Anlagenraum vorhanden ist - ein höherer COP bedeutet
eine effizientere Anlage und ein niedrigerer kW/Tonne bedeutet eine effizientere Anlage.
6.1.3
Anlagenlast
Das Lastdaten-Widget zeigt die momentane Kühl-/Heizlast in Prozent, die aktuelle Last und die volle Anlagenkapazität an.
Die Gesamtanlagenlast ist eine Berechnung der aktuellen Last über die volle Anlagenkapazität. Dieser
Gesamtlastprozentsatz ist keine aktuelle Last der aktiven Kältemaschinen.
Die aktuelle Anlagenlast wird entweder in kW angezeigt.
Die volle Anlagenkapazität ist die Gesamtkapazität der Anlage einschließlich aller in SmartControlSystem konfigurierten
Kältemaschinen. Diese wird in kW angezeigt.
6.1.4
Verteilung des Anlagenbedarfs
Das Widget Plant Demand Distribution informiert die Benutzer über den prozentualen Anteil der Zeit, in der die
Kältemaschinen-Anlage in jedem Bedarfsbereich in Betrieb ist.
Dieses Diagramm kann helfen, den normalen Betriebsbereich der Anlage zu visualisieren und zu verstehen.
Wenn Sie mit der Maus über jede Region fahren, wird ein Popup-Fenster angezeigt, das den tatsächlichen Prozentsatz
der Betriebsstunden für die ausgewählte Region anzeigt.
6.1.5
Einheiten
Mit dem Units Data-Widget kann der Benutzer schnell sehen, wie viele Einheiten ausgeführt werden, welche Einheiten
ausgeführt werden und welchen Status der aktuelle Staging-Status hat.
Der Staging-Status wird in der oberen linken Ecke des Daten-Widgets angezeigt.
Dadurch wird einer der folgenden Zustände angezeigt:
•
Stage up Cooling/Heating - alle Bedingungen für eine Darstellung nach oben sind erfüllt, der Timer für die
Darstellung nach oben läuft gerade ab
•
Stage down Cooling/Heating - alle Bedingungen für eine Darstellung nach unten sind erfüllt, der Timer für
die Darstellung nach unten läuft gerade ab
•
Phase normal - keine Ereignisse für Darstellung nach oben oder nach unten im Gange, die Bedingungen in
der Anlage sind derzeit stabil
Unten links wird numerisch angezeigt, wie viele Einheiten laufen.
Der
rechte
Teil des Daten-Widgets zeigt grafisch an, welche Kältemaschinen oder Wärmepumpeneinheiten in Betrieb sind.
Bei Kältemaschinen wird es in blauer Farbe angezeigt, bei Wärmepumpeneinheiten wird es in gelber Farbe angezeigt. Es
wird auch die Identifikationsnummern der Einheit haben.

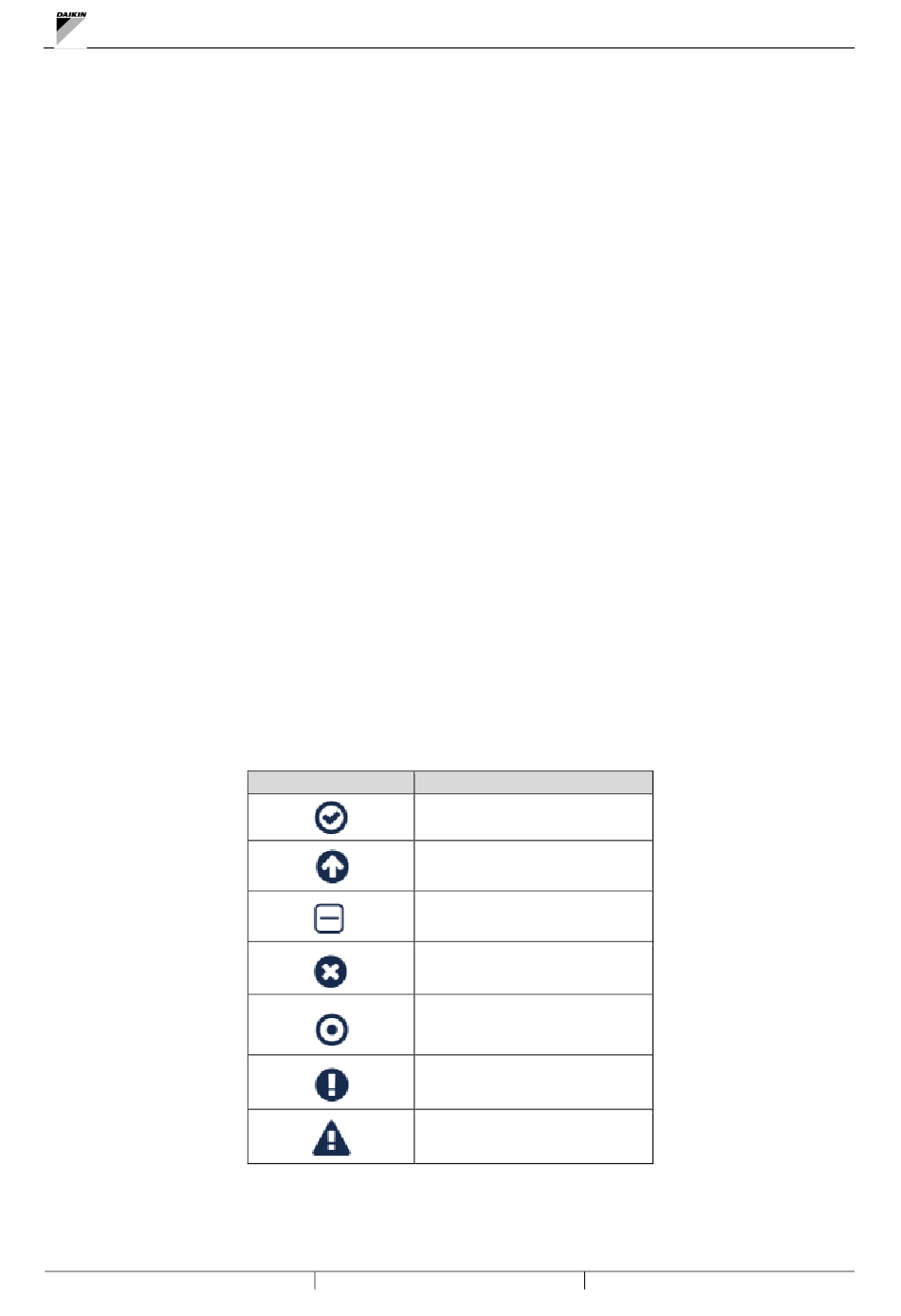

Smart Control System
Symbol
Land
Einheit läuft
Verfügbare Einheit
Einheit Standby
Einheit offline
Einheit nicht verfügbar
Offline-Einheit induziert
Manuelle Offline-Einheit
Tabelle 16 - Einheit-Symbole
54/79
D-EIMOC03302-25_01DE
