7.2.3
Zonengruppen
Zonengruppen repräsentieren eine Sammlung einzelner Regionen (Zones) innerhalb eines Gebäudes, zum Beispiel
könnte eine Zone Group eine ganze Etage repräsentieren. Durch Auswahl einer Zone Group aus dem linken Menü
zeigt SmartControlSystem alle Zonen, die zur ausgewählten Zone Group gehören, im mittleren Bereich der Seite an. Wie
bereits erwähnt, können sowohl der Zeitplan als auch die Sollwerte von einem Plant Manager oder einem
Konfigurationsbenutzer gesteuert werden, indem Sie das Kalender- bzw. das Zahnradsymbol auswählen.
7.2.4
Zone
Zone Groups stellen die Region eines Gebäudes dar, das eine Sammlung von luftseitigen Geräten enthält, die diese
Region bedienen, z. B. werden in der mittleren Region Zone Zones angezeigt, die durch Karten dargestellt werden. Die
Zone
Card enthält einen Satz relevanter Daten für jede
SmartControlSystem alle Geräte, die zu der ausgewählten Zone gehören, auf der rechten Seite des Bildschirms an, und
die ausgewählte Zone wird hervorgehoben. Wie bereits erwähnt, können sowohl der Zeitplan als auch die Sollwerte von
einem Plant Manager oder einem Konfigurationsbenutzer gesteuert werden, indem Sie das Calender bzw. das Cog
auswählen.
Zusammenfassung der angezeigten Daten
Daten
Beschreibung
Zone Temperature Die aktuelle Temperatur der Zone.
Running
Die Anzahl der laufenden Geräte in der Zone, gefolgt von der Gesamtzahl der Geräte in der Zone.
Equipment
Faulted
Die Anzahl der Geräte, die sich derzeit in einem fehlerhaften Zustand befinden.
Equipment
Zone Status
Der aktuelle Status der Zone. Einzelheiten zu den einzelnen Status finden Sie in der folgenden
Tabelle.
Zone Status
Beschreibung
Occupied
-
Basierend auf dem Zeitplan, ob sich die Zone zwischen
Heating/Cooling
der Start- und End time befindet.
Smart Control System

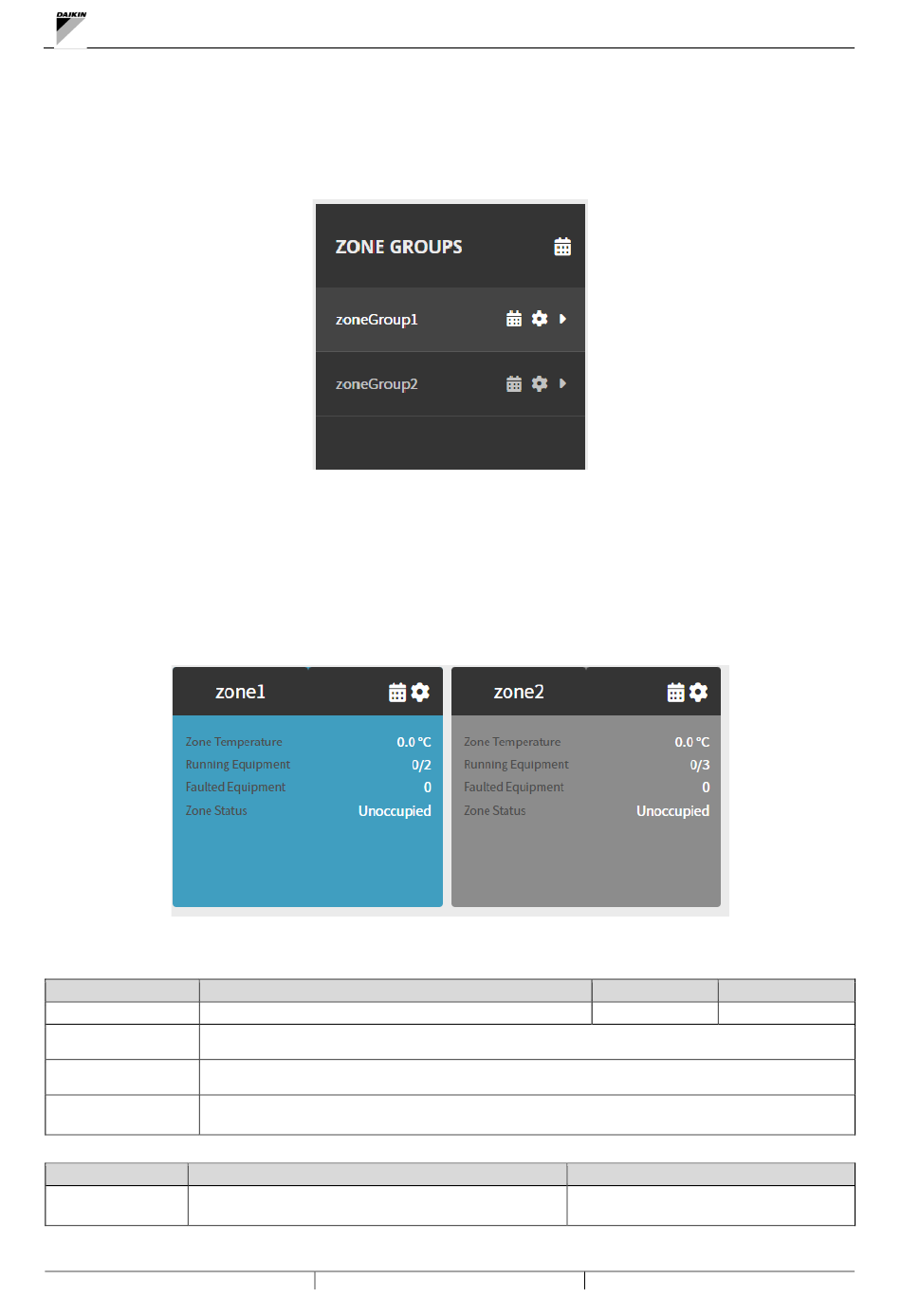

Abbildung 81 - Zonengruppen-Widget
Abbildung 82 - Zonen-Widget
Tabelle 27 - Zonen-Widget-Daten
76/79
Zone. Durch Auswahl einer Zone
SI-Einheit
°C
Anmerkungen
D-EIMOC03302-25_01DE
Card zeigt
US-Einheit
°F
