Bypass-Rohr mit einem motorisierten Bypass-Ventil muss vom SmartControlSystem installiert und gesteuert
werden.
-
Ein Differenzdrucksensor muss nachgeschaltet im Bypass-Rohr installiert und an das SmartControlSystem
angeschlossen werden, damit die VFD der Pumpen und das Stellglied des Bypassventils gesteuert werden
können.
-
Die austretende Wassertemperatur wird mit der ersten Daikin-Einheit verbunden und ihr Wert wird dem
SmartControlSystem mitgeteilt.
-
Die Eingabe der Wassertemperatur ist eine Option, die bei der Auswahl des Systems angefordert werden kann.
3.1.1.2

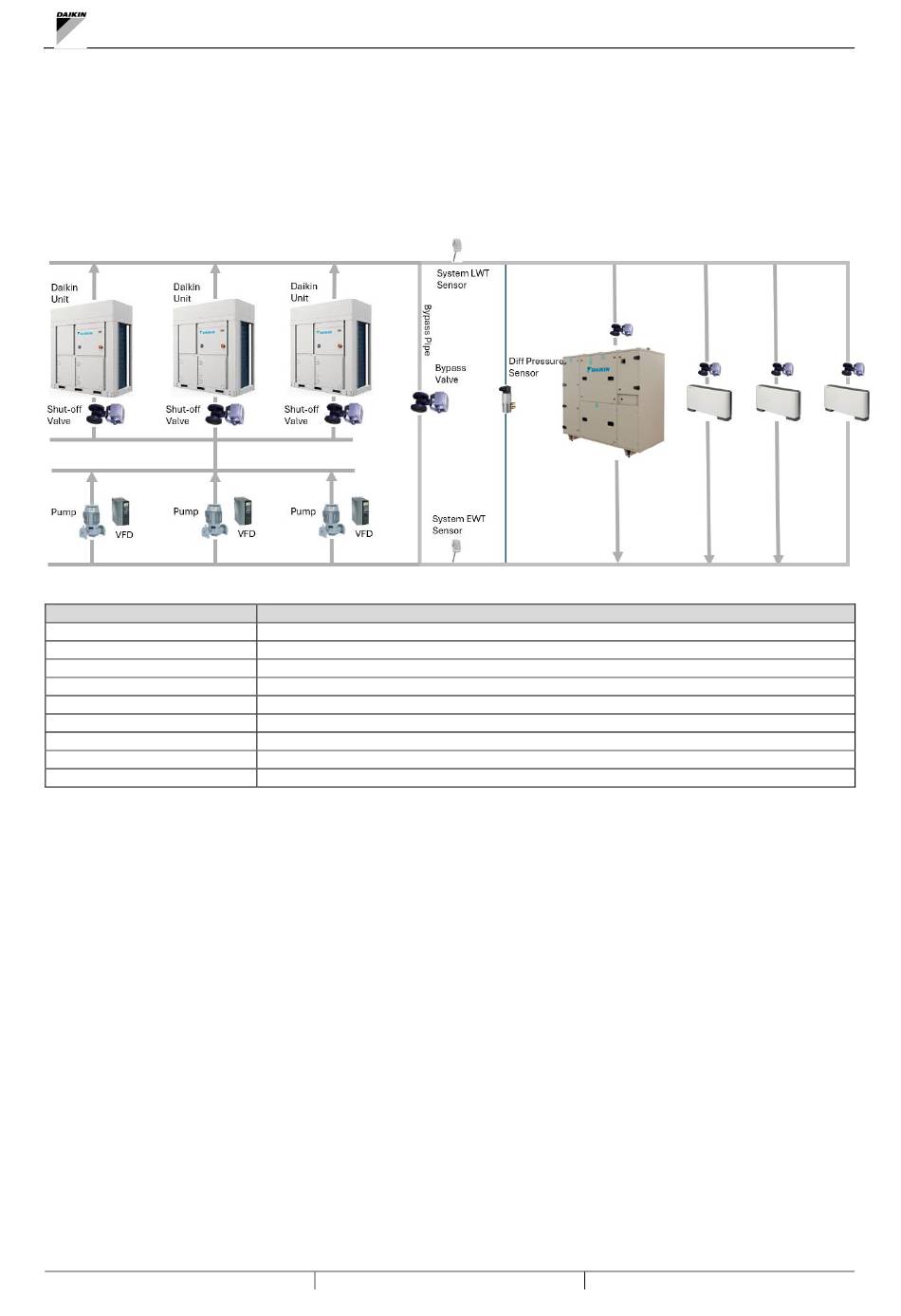

Verteilerpumpen
Legende
Daikin Unit
Shut-off valve
Pump with VFD
Bypass pipe
Bypass Valve
System LWT Sensor
System EWT Sensor
Diff Pressure Sensor
Valve
-
Externe Pumpen mit kompatiblen VFD werden von Daikin geliefert (Daikin-Einheiten werden nicht mit integrierten
Pumpen geliefert). Treiber mit variabler Frequenz müssen an das SmartControlSystem angeschlossen werden.
SmartControlSystem verwaltet den Befehl, die Rückmeldung und die Drehzahl der Pumpe über die
Kommunikation mit VFD.
-
Für jede Einheit muss ein Absperrventil installiert und angeschlossen werden. Die Daikin-Einheit steuert den
Stellantrieb des Absperrventils.
-
Bypass-Rohr mit einem motorisierten Bypass-Ventil muss vom SmartControlSystem installiert und gesteuert
werden.
-
Ein Differenzdrucksensor muss nachgeschaltet im Bypass-Rohr installiert und an das SmartControlSystem
angeschlossen werden, damit die VFD der Pumpen und das Stellglied des Bypassventils gesteuert werden
können.
-
Die austretende Wassertemperatur wird mit der ersten Daikin-Einheit verbunden und ihr Wert wird dem
SmartControlSystem mitgeteilt.
-
Die Eingabe der Wassertemperatur ist eine Option, die bei der Auswahl des Systems angefordert werden kann.
Primär konstant – Sekundär variabel
3.1.2
Ein Primär konstant – Sekundär variabel-System besteht aus zwei Kreisläufen. Der erste Kreislauf ist der
Rohrleitungskreislauf, an den Einheiten und Primärpumpen angeschlossen sind, während der zweite Kreislauf der
Rohrleitungskreislauf ist, an den Sekundärpumpen und luftseitige Geräte angeschlossen sind. Die beiden Schleifen sind
über ein Bypass-Rohr miteinander verbunden; die Bypassleitung ist zwingend erforderlich, um den Durchfluss der
Primärpumpen von den Sekundärpumpen zu entkoppeln.
SmartControlSystem kann zwei Konfigurationen von Primärpumpen verwalten, es kann auch die Sekundärpumpen
verwalten.
Smart Control System
Abbildung 3 - Verteiler Primär nur variabel
Beschreibung
Daikin Kältemaschine oder Wärmepumpeneinheit
Ventil zum Stoppen des Wasserflusses durch den Einheiteaustauscher
Pumpe mit variablem Frequenztreiber
Rohr oder Entkoppler, der den Rücklaufkopf mit dem Versorgungskopf verbindet
Ventil am Bypass installiert, das den hohen Differenzdruck auf der Feldseite vermeidet
Sensor zur Messung des austretenden (Versorgungs-) Wassers aus dem Primärkreis
Sensor zur Messung des eintretenden (Rück-) Wassers aus dem Primärkreis
Sensor zur Messung des Differenzdrucks auf der Feldseite
Ventil durch luftseitige Geräte gesteuert
13/79
D-EIMOC03302-25_01DE
