Dedizierte Primär konstant – Sekundär variabel
3.1.2.1
Legende
Daikin Unit
Pump with VFD
Bypass pipe
Bypass Valve
System LWT Sensor
System EWT Sensor
Diff Pressure Sensor
Valve
-
Die VFD der integrierten Pumpen wird über eine Kommunikation mit der Daikin-Einheit verbunden und von
diesem verwaltet; die Geschwindigkeit der VFD muss von den Daikin-Einheiten festgelegt und übermittelt werden,
um einen konstanten Durchfluss zu gewährleisten.
-
Bypass-Rohr muss installiert werden, um den Primärkreis vom Sekundärkreis zu entkoppeln.
-
Die austretende Wassertemperatur wird mit der ersten Daikin-Einheit verbunden und ihr Wert wird dem
SmartControlSystem mitgeteilt.
-
Die Eingabe der Wassertemperatur ist eine Option, die bei der Auswahl des Systems angefordert werden kann.
-
Externe Pumpen mit kompatibler VFD werden werkseitig als Sekundärpumpen bereitgestellt. Treiber mit variabler
Frequenz müssen an das SmartControlSystem angeschlossen werden. SmartControlSystem verwaltet den
Befehl, die Rückmeldung und die Drehzahl der Pumpe über die Kommunikation mit VFD.
-
Das Bypass-Rohr und den Sekundärpumpen muss ein Differenzdrucksensor nachgeschaltet und an das
SmartControlSystem angeschlossen sein, der die Steuerung der VFDs des Sekundärkreises ermöglicht.
Verteiler Primär konstant – Sekundär variabel
3.1.2.2
Smart Control System

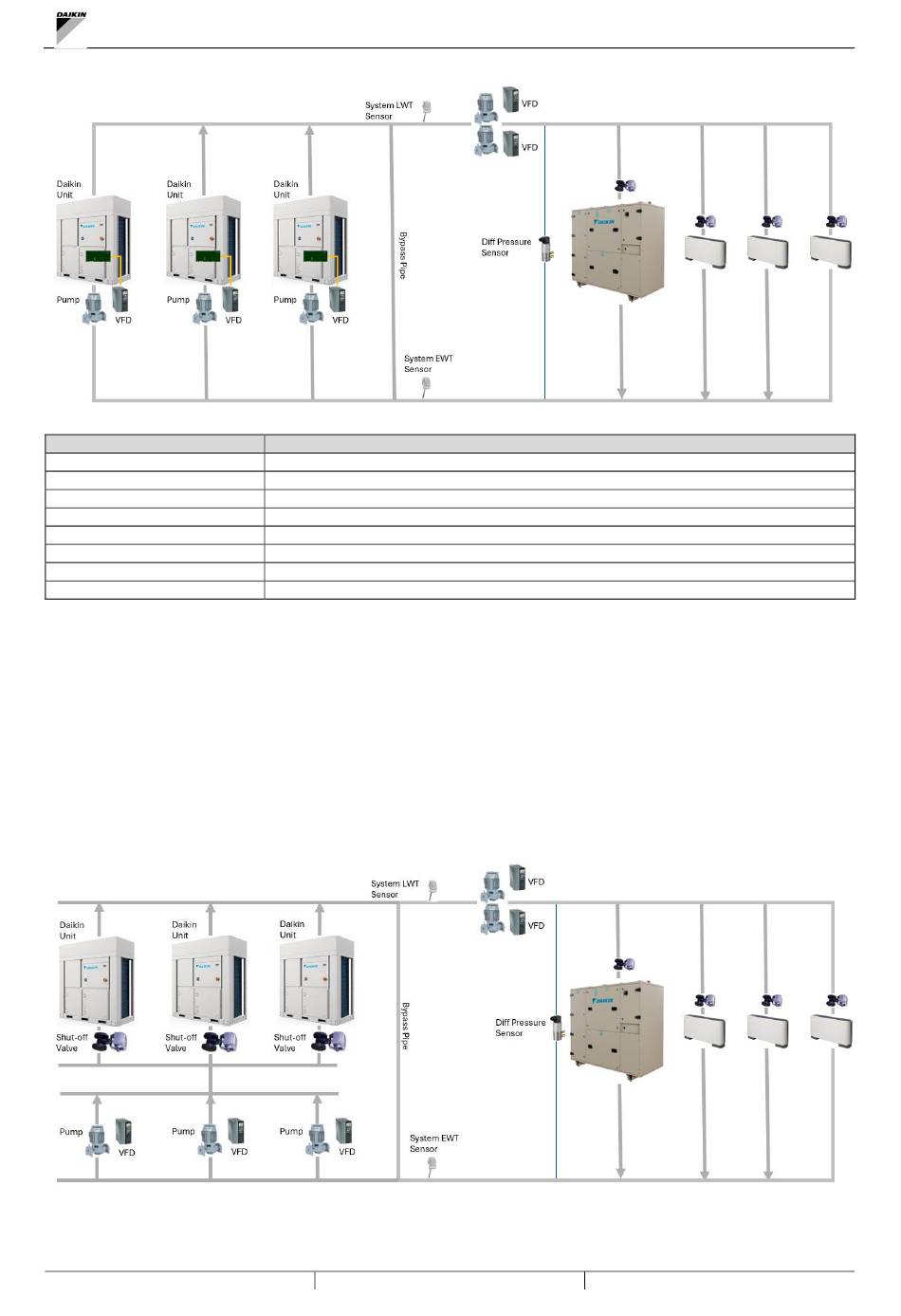

Abbildung 4 - Dedizierte Primär konstant – Sekundär variabel
Beschreibung
Daikin Kältemaschine oder Wärmepumpeneinheit
Pumpe mit variablem Frequenztreiber
Rohr oder Entkoppler, der den Rücklaufkopf mit dem Versorgungskopf verbindet
Ventil am Bypass installiert, das den hohen Differenzdruck auf der Feldseite vermeidet
Sensor zur Messung des austretenden (Versorgungs-) Wassers aus dem Primärkreis
Sensor zur Messung des eintretenden (Rück-) Wassers aus dem Primärkreis
Sensor zur Messung des Differenzdrucks auf der Feldseite
Ventil durch luftseitige Geräte gesteuert
Abbildung 5 - Verteiler Primär konstant – Sekundär variabel
