Der Sensor muss mit dem Eingangs-/Ausgangsmodul innerhalb des SmartControlSystem-Paneels verbunden sein. Der
Sensor wird über das Paneel mit Strom versorgt. Der Kabelanschluss muss erfolgen mit:
-
3x 1,5 mm2 Draht
Ausführliche Informationen finden Sie im Schaltplan des SmartControlSystems.
3.2.4
Bypassventil-Stellantrieb
Im primären variablen Primärsystem muss ein Ventil am Bypass-Rohr installiert werden, die den Vor- und Rücklaufsammler
verbindet. Das Bypass-Rohr, das den Versorgungssammler mit dem Rücklaufsammler verbindet, muss zwischen den
Daikin-Einheiten und der luftseitigen Geräte montiert werden.
Der zu verwendende Stellantriebtyp ist:
By-pass Valve Modulation: 0... 10 V DC Ausgangssignal zum Öffnen des Ventil-Stellantriebs.
-
Der Stellantrieb muss mit 24 VDC versorgt werden und die Versorgung erfolgt über das
SmartControlSystem-Paneel
Der Stellantrieb muss an das Ein-/Ausgabemodul im SmartControlSystem-Paneel angeschlossen werden.
Die Kabelverbindung unter Verwendung von:
-
3x 1,5 mm2 Draht
Ausführliche Informationen finden Sie im Schaltplan des SmartControlSystems.
3.2.5
Spezielles Absperrventil
In Werksräumen, in denen die primäre Wasserverteilung als Rohrverteiler ausgelegt ist, werden die Primärpumpen parallel
installiert und sorgen für den Wasserfluss zu allen Einheiten. Um einen Wasserfluss zu vermeiden, wenn die Einheit
abgeschaltet wird, muss ein Absperrventil am Auslassrohr jeder Einheit installiert werden.
Jede Einheit kann das Schließen oder Öffnen des Absperrventils durch den folgenden Ausgang verwalten:
Pump #1 Request: Digital Output (Schließerkontakt), der als Schließ-/Öffnungsbefehl verwendet werden
-
soll.

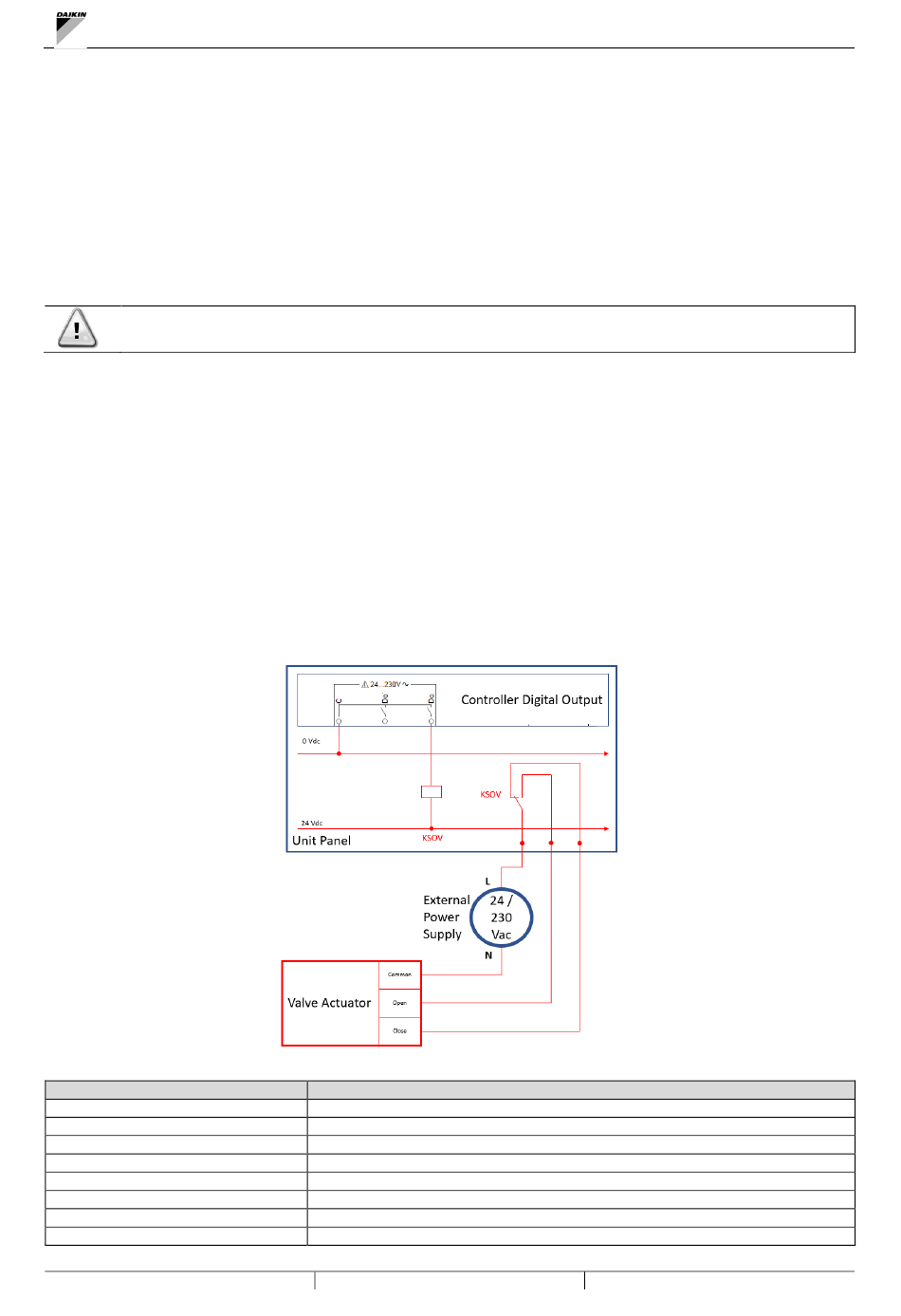

Das folgende Schema zeigt die elektrische Einheit, das im Einheitpaneel installiert werden muss, und die Anschlüsse mit
dem Ventilantrieb:
Legende
Controller Digital Output
Unit panel
KSOV
External Power Supply
Valve Actuator
Common
Open
Close
Smart Control System
Abbildung 6 - Elektrische Installation des Absperrventils
Beschreibung
Digitalausgang des Daikin-Einheit-Controllers
Schalttafel der Daikin-Einheit
Relais zum Befehl Ventilantrieb
Spannungsversorgungsgerät bei 24 oder 230 Vac für Ventilantrieb
Stellantrieb des Absperrventils
Gemeinsame Klemme des Ventilstellantriebs
Öffnen der Befehlsklemme des Ventilstellantriebs
Befehlsklemme des Ventilstellantriebs schließen
