6.4.1
Diagramme
Hinzufügen von Datenpunkten
Die Seite ist in zwei Abschnitte unterteilt: Diagrammauswahl und Diagrammbereich. Die Registerkarte Select auf der linken
Seite kann verwendet werden, um Daten auszuwählen, die auf dem rechten Seitenraum geplottet werden sollen. Es
können maximal vier Diagramme mit vier Datenpunkten gleichzeitig dargestellt werden. Eine Warnung wird angezeigt,
wenn mehr als vier Diagramme mit vier Datenpunkten pro Diagramm ausgewählt sind. Um die Punkte auszuwählen,
verwenden Sie das Drilldown-Menü in den Points, um ein neues Diagramm zu erstellen. Wählen Sie den Datenpunkt
auf der linken Seite aus. Um einem vorhandenen Diagramm einen Datenpunkt hinzuzufügen, wählen Sie den
hinzuzufügenden Datenpunkt aus und ziehen Sie ihn in das Diagramm, um ihn hinzuzufügen. Nach der Auswahl wird der
Punkt unterstrichen und hervorgehoben.
Nach dem Auftragen wird der aktuell untersuchte Wert des Punktes auf der rechten Seite des Diagramms angezeigt. Die
detaillierten Informationen des Punktes einschließlich des genauen Wertes und der Zeit werden in einem quadratischen
Kästchen auf dem Diagramm mit einem kleinen Punkt hervorgehoben angezeigt. Wenn Benutzer verschiedene Punkte im
Diagramm auswählen, bewegt sich dieses detaillierte Feld dynamisch weiter, um den Wert und die Zeit in einer bestimmten
Instanz anzuzeigen. Aus Gründen der besseren Sichtbarkeit werden für die Darstellung jedes Datenpunkts
unterschiedliche Farben verwendet. Der Titel markiert auch deutlich, welcher Datenpunkt dargestellt wird.
So legen Sie den Zeitbereich für das Diagramm fest:
•
Verwenden Sie das Dropdown-Menü im Time Range. Standardmäßig wird beim ersten Laden dieser Seite der
Zeitbereich auf Today festgelegt.
Smart Control System

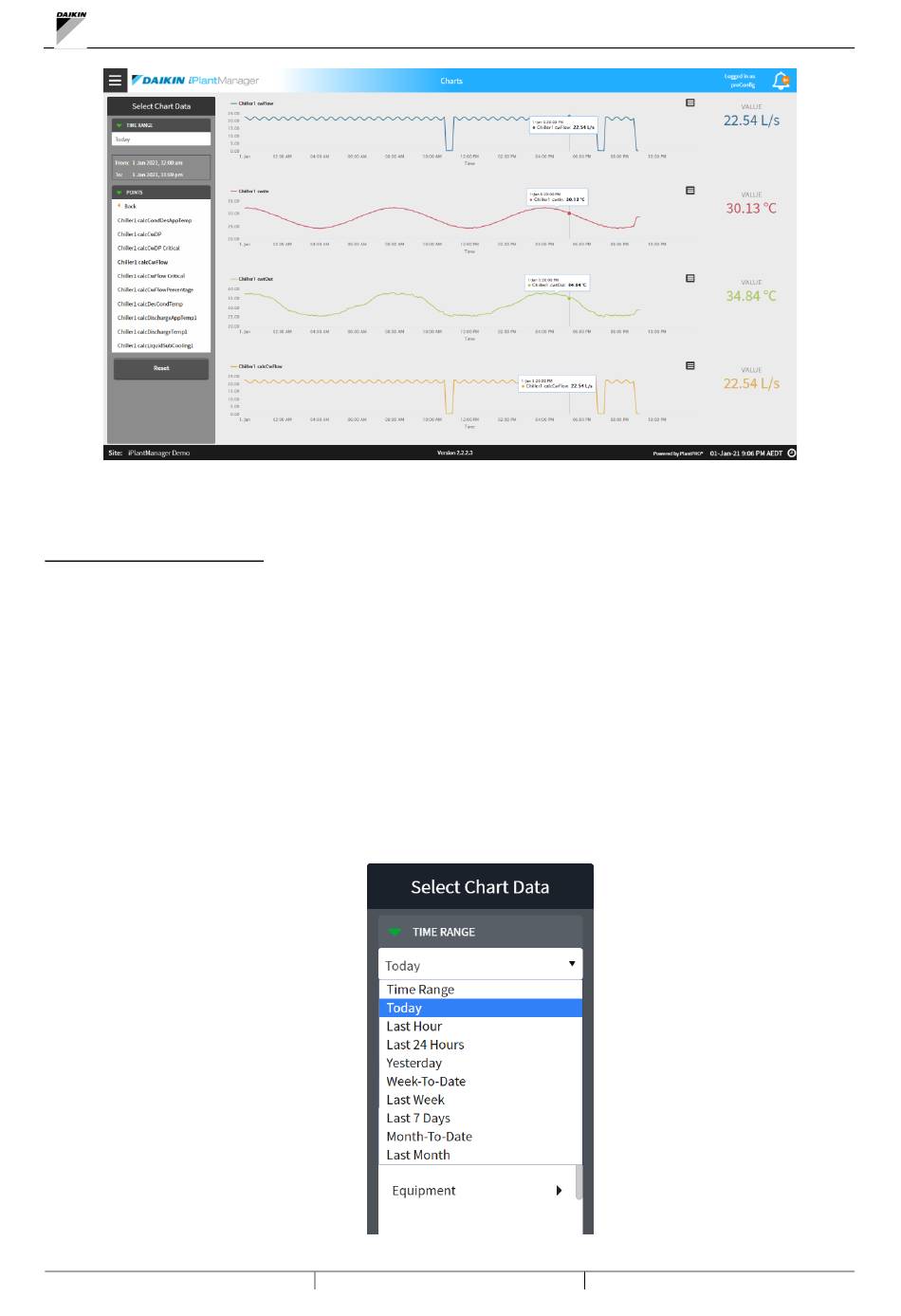

Abbildung 57 - Diagrammseite
Abbildung 58 - Bereich Diagrammauswahl
