6.6.1
Wasserkreislaufdaten
Die Kaltwasserkreislaufkarte zeigt alle relevanten Informationen für den Kaltwasserkreislauf an, einschließlich
Pumpeninformationen, Kaltwassertemperaturen und Felddaten.
Daten
Beschreibung
Leaving
Zeigt die Versorgungstemperatur an, die der Kaltwasserkreislauf zum Gebäude pumpt.
Entering
Zeigt an, dass das Rücklauftemperaturgebäude in den Kaltwasserkreislauf zurückkehrt.
Temp
Der Temperatursollwert ist die Versorgungstemperatur, welche die Anlage dem Gebäude zur
Setpoint
Verfügung stellen soll.
Field DP
Zeigt den Differenzdruck im Feld (außerhalb der Anlage) an.
DP Setpoint Der Differenzdruck-Sollwert ist der Differenzdruck, den die Anlage erreichen soll.
Bypass
Zeigt die Position eines Bypassventils an, falls vorhanden.
Valve
Cmd/Fb
Zeigt sowohl den Befehl als auch die Rückmeldung des Leistungsstatus der Pumpe an
(ein/aus).
Freq/Fb
Zeigt sowohl den Befehl als auch die Rückmeldung der Betriebsdrehzahl der Pumpe an.
Demand
Zeigt den Leistungsbedarf der zugehörigen Pumpe an.
Run Hours
Zeigt die Gesamtlaufzeit der zugehörigen Pumpe an.
Fault
Zeigt alle Fehler im Zusammenhang mit dem jeweiligen Gerät an.
6.7
Lizenzdienste
Weitere Informationen finden Sie im Konfigurationshandbuch.
6.8
Plant Manager
Die PlantManager-Zugriffsebene ermöglicht es einem Benutzer, wichtige Informationen für die gesamte Anlage
anzuzeigen und dem Benutzer die Möglichkeit zu geben, den Anlagenbetrieb zu überschreiben. Dies ist ideal für
Situationen, in denen der Betrieb der Anlage vorübergehend geändert werden muss, z. B. zu Wartungszwecken. Diese
Seite ist auf Plant Manager- und Config-Benutzer beschränkt und daher für Dashboard-Benutzer nicht verfügbar.
Die wichtigsten Funktionen des Plant Managers sind:
•
Überschreiben Sie die Betriebsart des SmartControlSystems
•
Steuerung des Niveaus der Anlage, z.B. Staging, Bypass der Anlage und Temperatursollwert
•
Kältemaschine Servicezustand, Temperatursollwert und Bedarfsgrenze überschreiben
•
Pumpendrehzahlregelung überschreiben
Der Anlagenmanager ist so angeordnet, dass links Informationen zum Niveau der Anlage, in der Mitte Informationen zur
Kältemaschine und rechts Informationen zum Kreislauf und den zugehörigen Geräten angezeigt werden.
Smart Control System

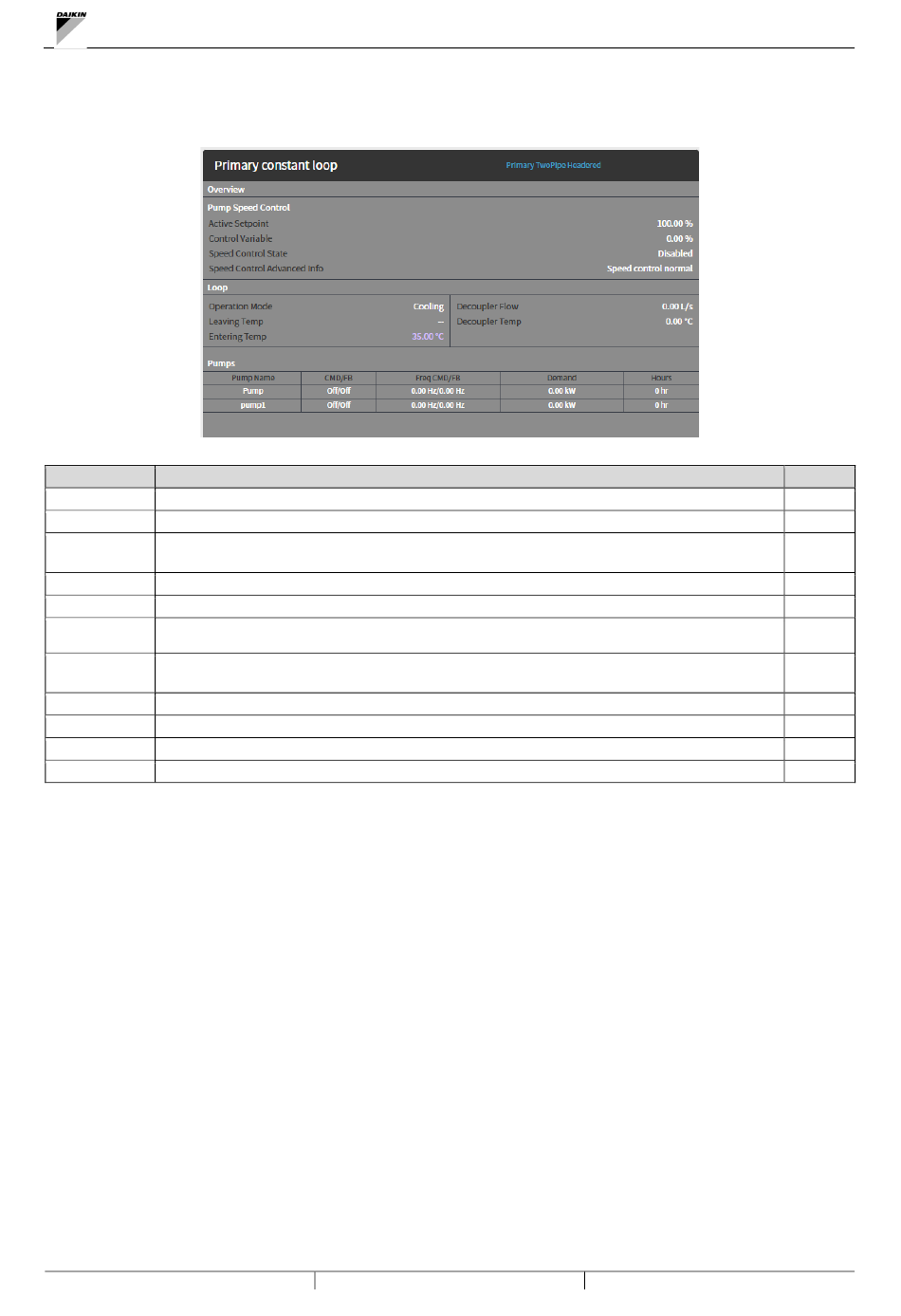

Abbildung 66 - Wasserkreislaufsdaten
Tabelle 20 - Wasserkreislaufsdaten
