Der digitale Ausgang der Steuerung der Daikin-Einheit muss an ein externes Relais angeschlossen werden, das einen
getrennten Öffner- und Öffnerkontakt bereitstellen kann, um den Öffner-/Schließerbefehl an den Ventilantrieb zu senden.
Installation von KSOV-Relais, externer Stromversorgung, Ventilantrieb und Gehäuse sind nicht Teil
der Werksbereitstellung
3.3
SmartControlSystem Netzwerkverbindung
SmartControlSystem verwaltet die kompatiblen Daikin-Geräte über das Modbus/RTU-Kommunikationsnetzwerk im
Gebäude.
SmartControlSystem verfügt über sechs Modbus RS485-Anschlüsse, die jeweils für eine Gruppe von Geräten im Gebäude
bestimmt sind.
A) RS485_1-Anschluss: ist für Daikin-Geräte bestimmt, die im Geräteraum installiert sind, wie z. B.:
-
Daikin Kleiner Umrichter Kältemaschine
-
VFDs der Primärpumpe (HydrovarX oder Danfoss)
-
VFDs der Sekundärpumpe (HydrovarX oder Danfoss)
B) Port RS485_2: ist für Daikin AHU, Daikin Room Controller, Fancoil PCB dediziert
C) Port RS485_3, _4, _5, _6: ist für Daikin Room Controller, Fancoil PCB dediziert
Legende
3rd Party PC
CI-EdgeX
CIx8IO
CIx4-485
Daikin Unit
Option Onboard Inverter pump
Optional Primary Manif. Pump
with DAE VFD
Optional Secondary Pump with
DAE VFD
System LWT Sensor
System EWT Sensor
Last Load Diff Press Sensor
Bypass Valve
Daikin AHU
Daikin Room Ctlr
Fancoil PCB
Smart Control System

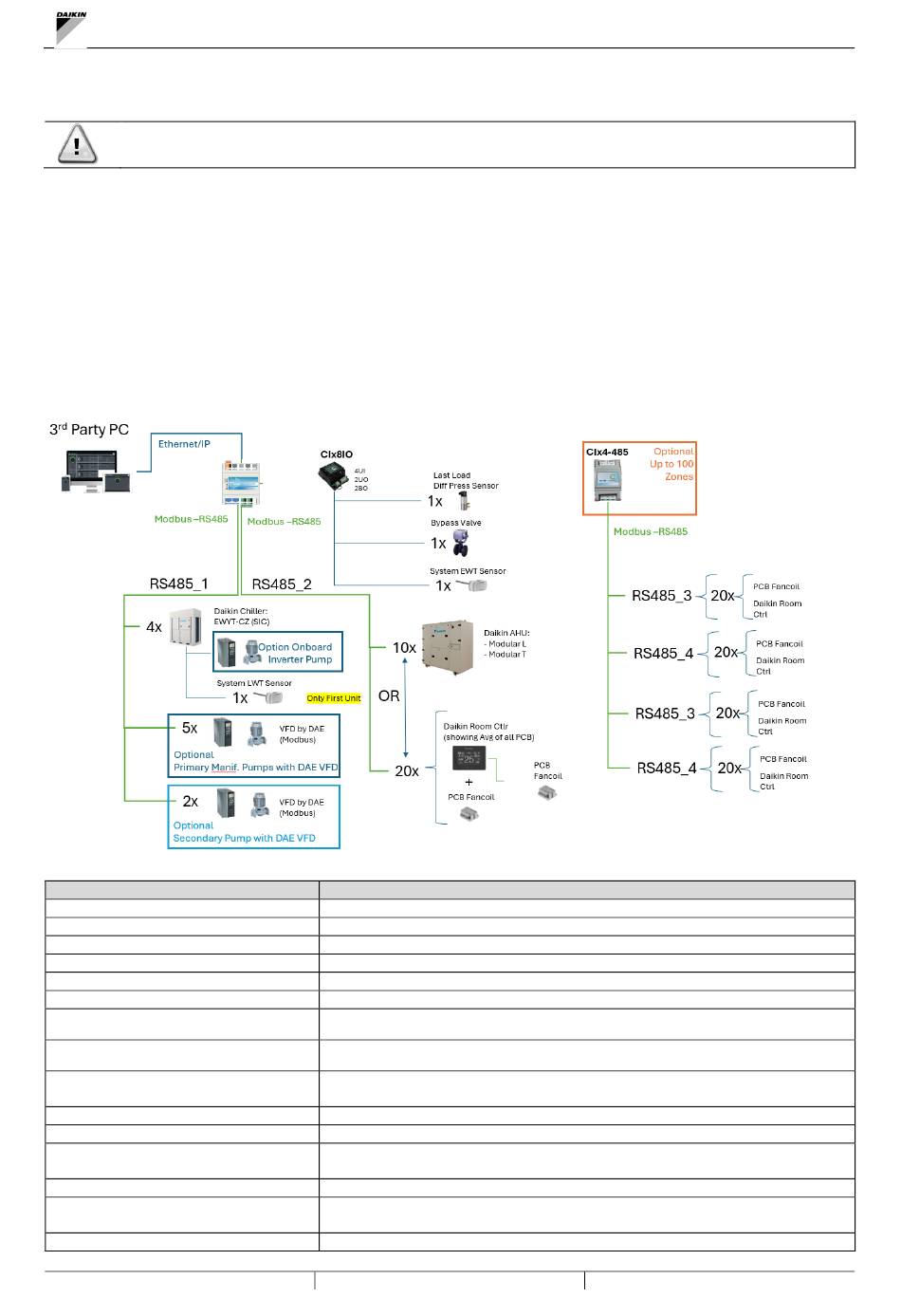

Abbildung 7 - Kabel- und Netzwerkarchitektur
Beschreibung
Personal Computer/ Tablet nicht von Daikin zur Verfügung gestellt
SCS-Hauptsteuerung
SCS-Erweiterungsmodul für Ein-/Ausgangssignal
SCS-Erweiterungsmodul für Modbus-Kommunikation
Daikin Kältemaschine oder Wärmepumpeneinheit
Daikin-Einheit Optional: Onboard-Pumpe mit VFD
SCS Optional: Pumpe mit VFD von Daikin für den primären Verteilerkreis
SCS Optional: Pumpe mit VFD von Daikin für den Sekundärkreis
Sensor zur Messung des austretenden (Versorgungs-) Wassers aus dem
Primärkreis (nur an der ersten Einheit zu installieren)
Sensor zur Messung des eintretenden (Rück-) Wassers aus dem Primärkreis
Sensor zur Messung des Differenzdrucks auf der Feldseite
Ventil am Bypass installiert, das den hohen Differenzdruck auf der Feldseite
vermeidet
Daikin Luftaufbereitungseinheit
Daikin Room Controller, der den Durchschnitt der Variablen der
angeschlossenen Fancoil-Leiterplatte anzeigen kann
Steuerung der Fancoil
17/79
D-EIMOC03302-25_01DE
