Installation des SCS-Modbus-Netzwerks
Es ist wichtig, die folgenden Einschränkungen zu beachten, um Instabilitäten im Kommunikationsnetz zu vermeiden:
-
3-adriges Kabel verdrillt und abgeschirmt
-
Elektrische Eigenschaften:
o
Nenn. Leiter DCR: 72 Ohm/km
o
Nenn. Kapazität: 39pF/m
o
Nenn. Impedanz: 120 Ohm
-
Buskabellänge zwischen 2 Einheiten max. 700 m
-
Gesamtlänge Buskabel max. 1.000 m
Wenn mehr als 10 Geräte an ein
120 Ohm an den Anfang (SmartControlSystem Paneel RS485-Klemmen) und an das Ende der
Verkabelung (letzte Geräte RS485-Klemmen) angeschlossen werden.
Ausgehend vom SCS-Paneel müssen die RS485-Klemmen [Ref1, A+, B-] jedes Geräts parallel geschaltet werden.
Schließen Sie keine zusätzlichen Geräte an das
kompatiblen Geräten
Stern- oder Baumkonfiguration des
Kommunikationsprobleme verursachen.
Die Wasserausrüstung muss am Anschluss RS485_1 angeschlossen sein
Smart Control System
Modbus

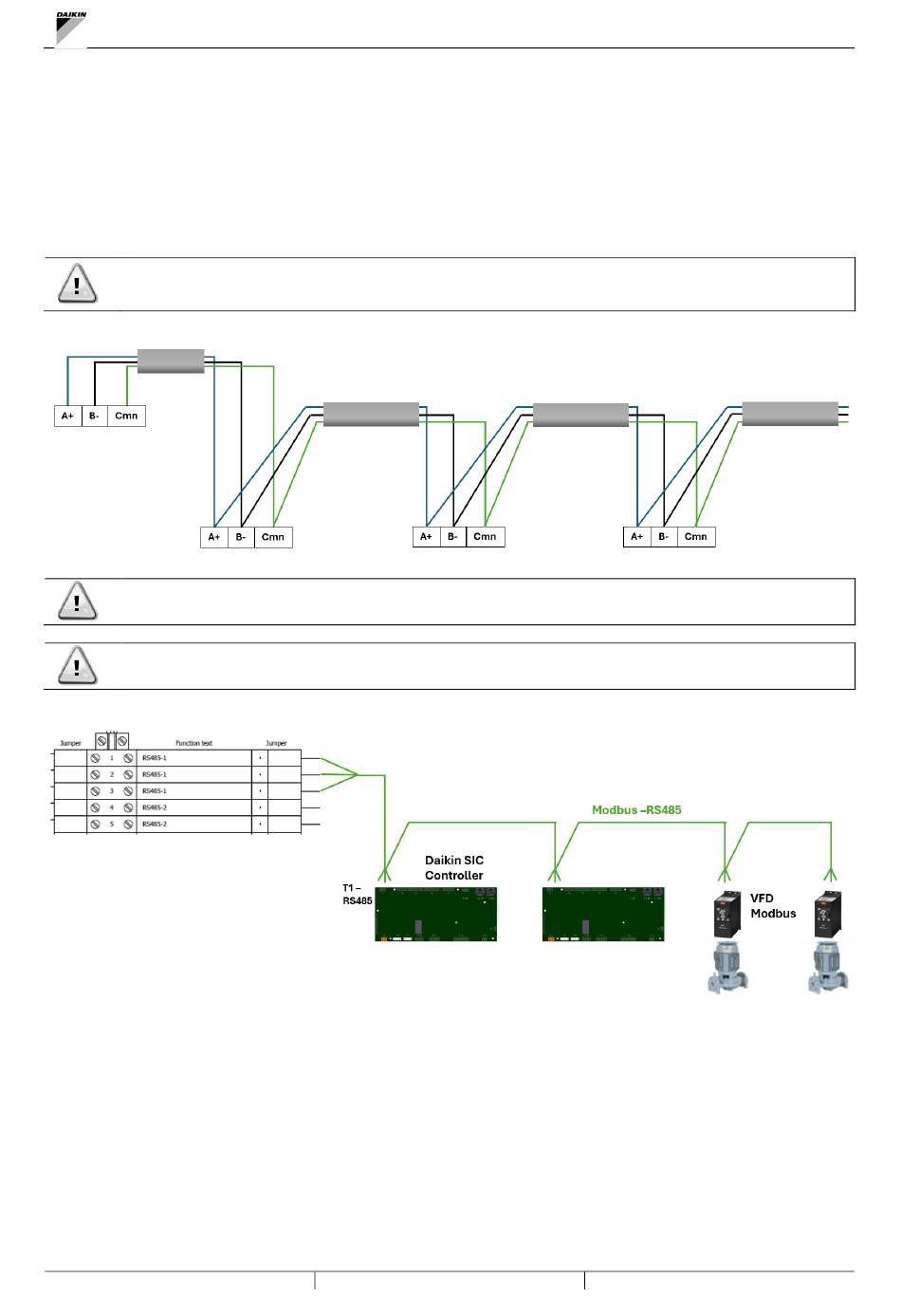

Abbildung 8 - Allgemeines Beispiel für ein Modbus-Netzwerk
Abbildung 9 - Wasserseitiges Gerätenetzwerk
-Netzwerk angeschlossen sind, müssen zwei Widerstände
Modbus
-Netzwerk an, mit Ausnahme von SCS-
Modbus
-Netzwerks werden nicht unterstützt und können
