Grunddaten
7
Technische Daten
Abmessungen B x T x H
Betriebsspannung
Regelung
Max. elektrische Leistungsaufnahme der Regelung
Kollektortemperaturfühler
Speicher- und Rücklauf-Temperaturfühler
Vorlauftemperatur- und Durchflusssensor (optional)
Tab. 7-1
Abmessungen B x T x H
Betriebsspannung
Kollektorkreispumpe
Max. elektrische Leistungsaufnahme der Pumpe
Max. Betriebsdruck
Max. Fördermenge
Manometer
Temperatur Einsatzbereich
Anschlüsse
Tab. 7-2
Bild 7-1
CONF
FLS
TS
EKSR3PA+EKSRDS1A
Regelungs- und Pumpeneinheit für Solaranlagen
4PW56033-1
Technische Daten Regelungseinheit
Technische Daten Pumpeneinheit

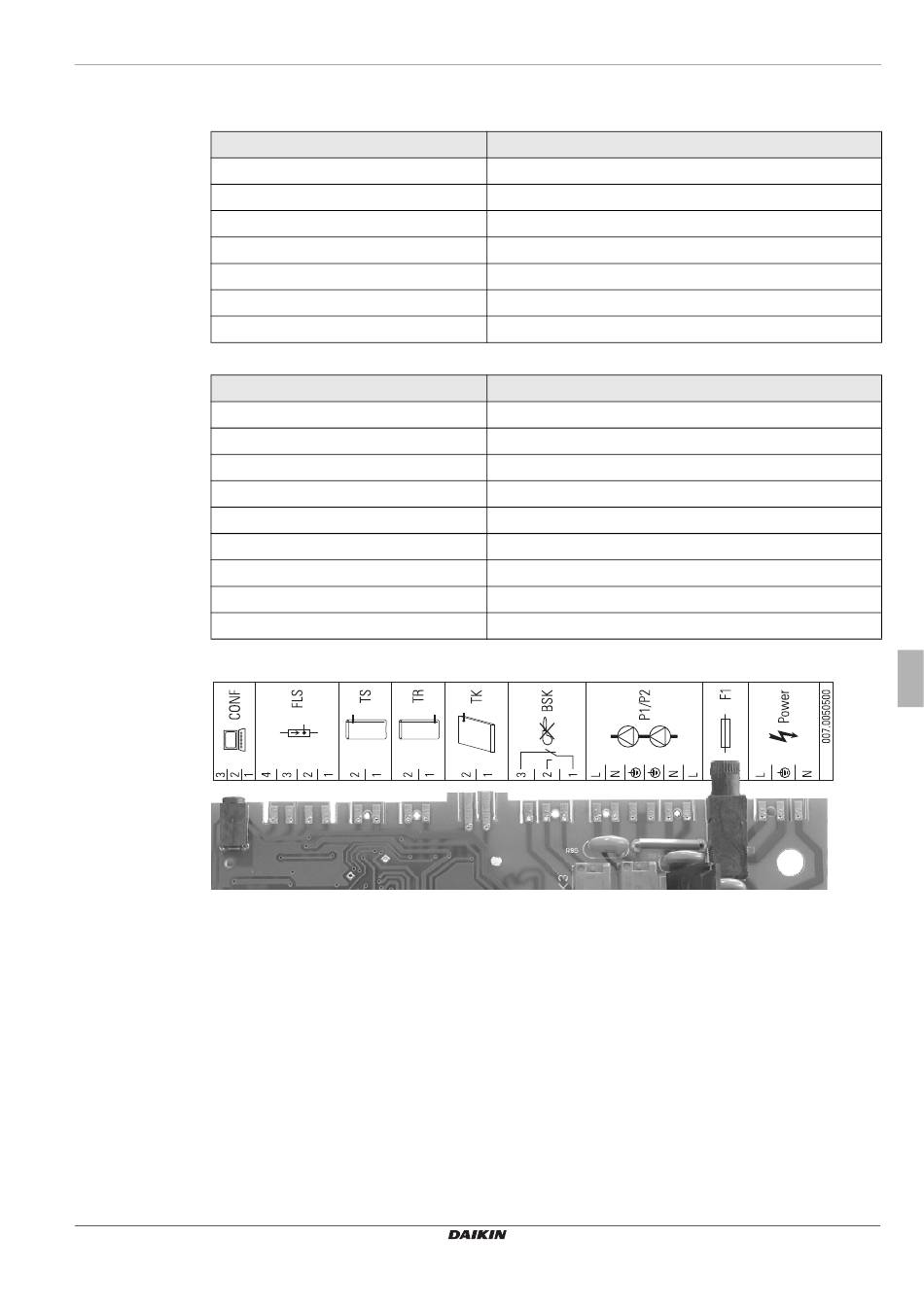

Anschlussbelegung
Programmierbuchse für Softwareupdate
FlowSensor EKSFLP12A (Zubehör)
Speichertemperaturfühler t
S2
Regelungseinheit EKSR3PA
230 x 815 x 142 mm
Digitaler Differenztemperaturregler mit Klartext-Anzeige
Pumpeneinheit EKSRDS1A
240 x 410 x 130 mm
Grundfos Solar 25-65 130
0 - 120 °C (kurzfristig 160 °C)
4x 1 ¼" IG für Ø 22 Klemmringverschraubung
TR
Rücklauftemperaturfühler
TK
Kollektortemperaturfühler
BSK
Anschluss Kabel für
Solarpriorität
7
x
Technische Daten
230 V/50 Hz
2 W
Pt 1000
PTC
EKSFLP12A
230 V/50 Hz
52 W
6 bar
2 m³/h
0 - 10 bar
P1/P2
Kollektorkreispumpe P
F1
Sicherung
Power
Stromversorgung
