3
Montage, Anschluss und Inbetriebnahme
3.1

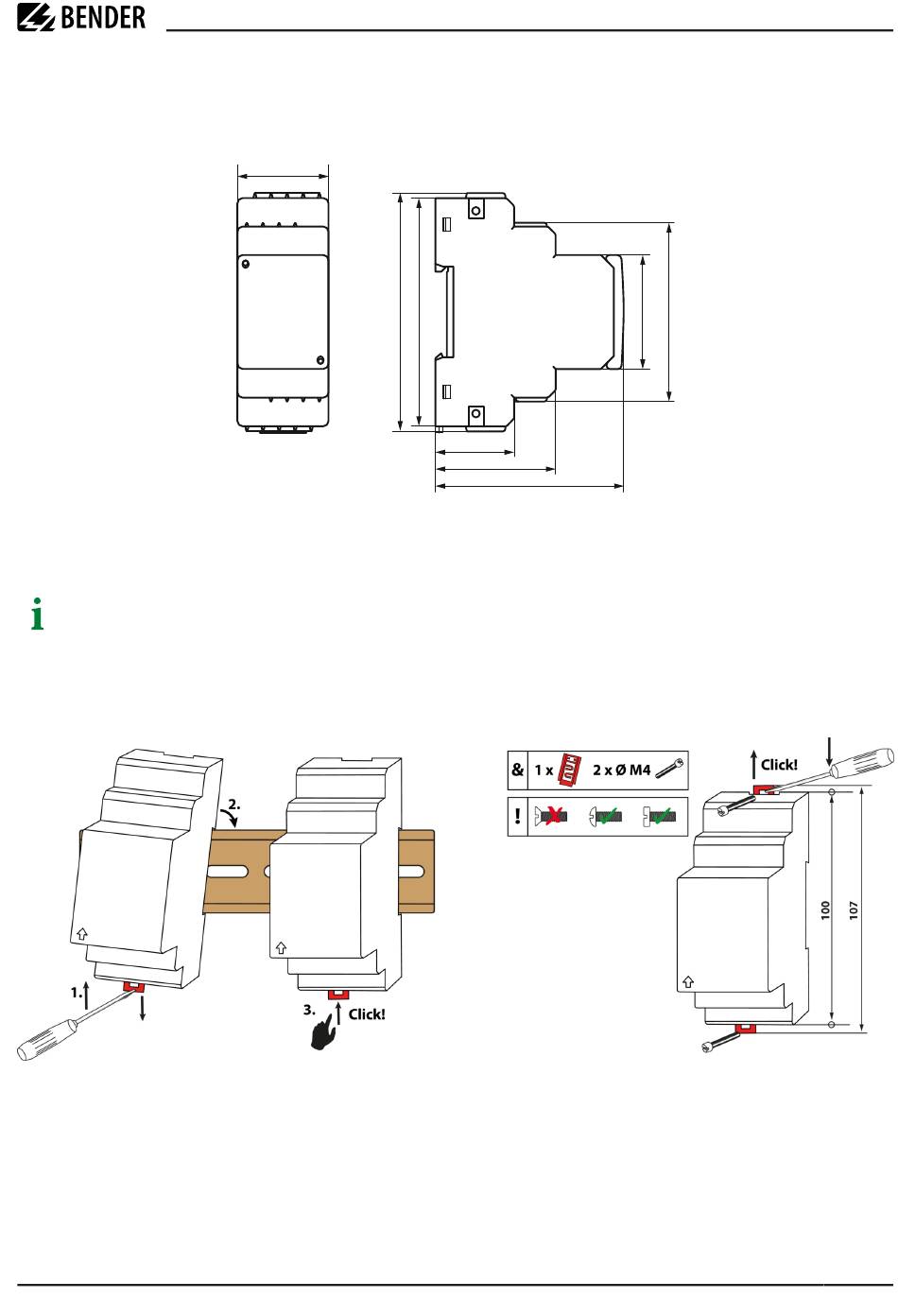

Maßbild
3.2
Montage
Anwendung in Schienenfahrzeugen/DIN EN 45545-2:2016
Beträgt der Abstand zu benachbarten Komponenten, die nicht die Anforderung der Norm DIN EN 45545-2
Tabelle 2 erfüllen, horizontal <20 mm oder vertikal <200 mm, sind diese als gruppiert zu betrachten. Siehe
DIN EN 45545-2 Kapitel 4.3 Gruppierungsregeln.
Abbildung: Montage auf Hutschiene (links) oder mit Schraubbefestigung (rechts)
36
93
90
Abbildung: Maßangaben in mm
45 70,5
31,1
47,5
74,5
isoRW425_D00052_06_M_XXDE/09.2023
ISOMETER® isoRW425
15
