Montage, Anschluss und Inbetriebnahme

3.1

Abmessungen

36

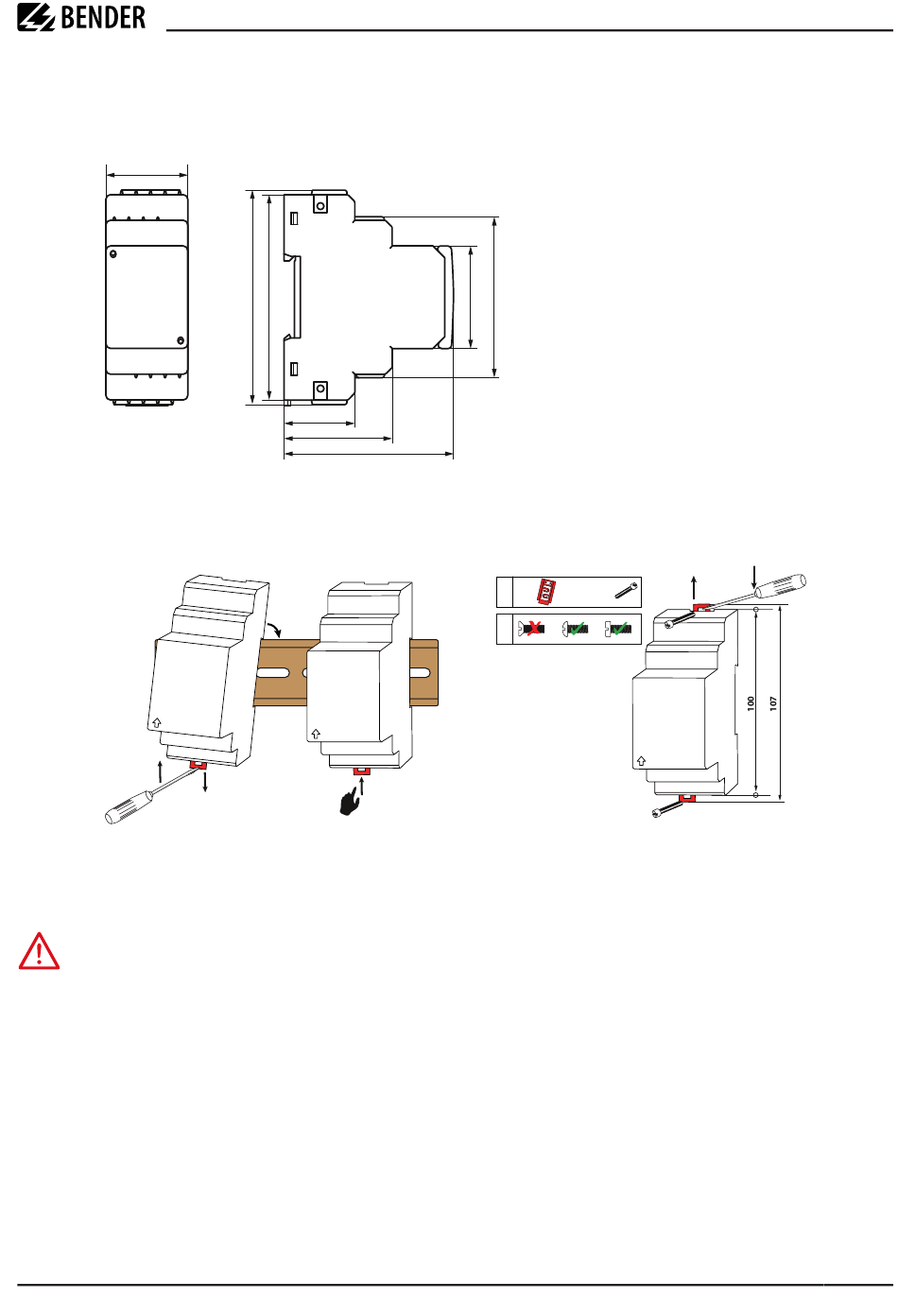

Abbildung: Maßbild (in mm)
3.2

Montage

1.
Abbildung: Montage auf Hutschiene (links) oder mit Schraubbefestigung (rechts)
3.3

Anschluss

GEFAHR
Bei Berühren von unter Spannung stehenden Anlageteilen besteht Gefahr
• eines lebensgefährlichen elektrischen Schlages,
• von Sachschäden an der elektrischen Anlage,
• der Zerstörung des Gerätes.
Stellen Sie vor Einbau des Gerätes und vor Arbeiten an den Anschlüssen des Gerätes sicher, dass die
Anlage spannungsfrei ist. Beachten Sie die Regeln für das Arbeiten an elektrischen Anlagen.
Die für die Verdrahtung erforderlichen Leiterquerschnitte sind in den technischen Daten ab Kapitel 6.1
angegeben.
93 90
31,1
47,5
74,5
2.
3.
Click!
Lebensgefahr durch Stromschlag!
45 70,5
&
1 x 2 x Ø M4
!
isoGEN423_D00221_05_M_XXDE
ISOMETER® isoGEN423
Click!
