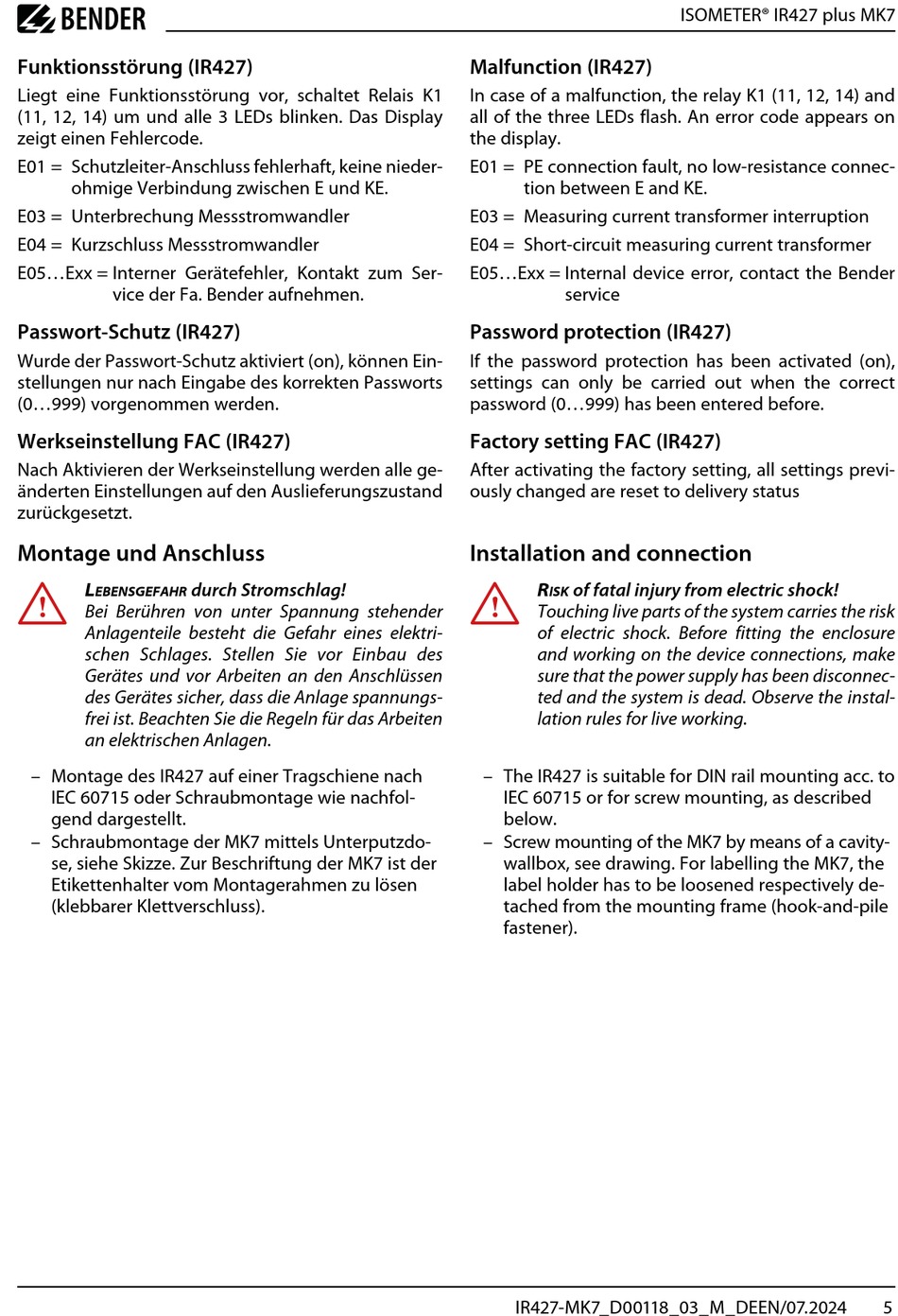

Funktionsstörung (IR427)
Liegt eine Funktionsstörung vor, schaltet Relais K1
(11, 12, 14) um und alle 3 LEDs blinken. Das Display
zeigt einen Fehlercode.
E01 = Schutzleiter-Anschluss fehlerhaft, keine nieder-
ohmige Verbindung zwischen E und KE.
E03 = Unterbrechung Messstromwandler
E04 = Kurzschluss Messstromwandler
E05...Exx = Interner Gerätefehler, Kontakt zum Ser-
vice der Fa. Bender aufnehmen.
Passwort-Schutz (IR427)
Wurde der Passwort-Schutz aktiviert (on), können Ein-
stellungen nur nach Eingabe des korrekten Passworts
(0...999) vorgenommen werden.
Werkseinstellung FAC (IR427)
Nach Aktivieren der Werkseinstellung werden alle ge-
änderten Einstellungen auf den Auslieferungszustand
zurückgesetzt.

Montage und Anschluss

I
L
ebensgefahr
Bei Berühren von unter Spannung stehender
Anlagenteile besteht die Gefahr eines elektri-
schen Schlages. Stellen Sie vor Einbau des
Gerätes und vor Arbeiten an den Anschlüssen
des Gerätes sicher, dass die Anlage spannungs-
frei ist. Beachten Sie die Regeln für das Arbeiten
an elektrischen Anlagen.
– Montage des IR427 auf einer Tragschiene nach
IEC 60715 oder Schraubmontage wie nachfol-
gend dargestellt.
– Schraubmontage der MK7 mittels Unterputzdo-
se, siehe Skizze. Zur Beschriftung der MK7 ist der
Etikettenhalter vom Montagerahmen zu lösen
(klebbarer Klettverschluss).
durch Stromschlag!
Malfunction (IR427)
In case of a malfunction, the relay K1 (11, 12, 14) and
all of the three LEDs flash. An error code appears on
the display.
E01 = PE connection fault, no low-resistance connec-
tion between E and KE.
E03 = Measuring current transformer interruption
E04 = Short-circuit measuring current transformer
E05...Exx = Internal device error, contact the Bender
service
Password protection (IR427)
If the password protection has been activated (on),
settings can only be carried out when the correct
password (0...999) has been entered before.
Factory setting FAC (IR427)
After activating the factory setting, all settings previ-
ously changed are reset to delivery status

Installation and connection

I
r
of fatal injury from electric shock!
isk
Touching live parts of the system carries the risk
of electric shock. Before fitting the enclosure
and working on the device connections, make
sure that the power supply has been disconnec-
ted and the system is dead. Observe the instal-
lation rules for live working.
– The IR427 is suitable for DIN rail mounting acc. to
IEC 60715 or for screw mounting, as described
below.
– Screw mounting of the MK7 by means of a cavity-
wallbox, see drawing. For labelling the MK7, the
label holder has to be loosened respectively de-
tached from the mounting frame (hook-and-pile
fastener).
IR427-MK7_D00118_03_M_DEEN/07.2024
ISOMETER® IR427 plus MK7
5
