tung abgegeben. Je näher die kräftige Linie dem Mittelpunkt der Kugel
kommt, desto kleiner ist in dieser Richtung die Strahlungsleistung.
180°
270°

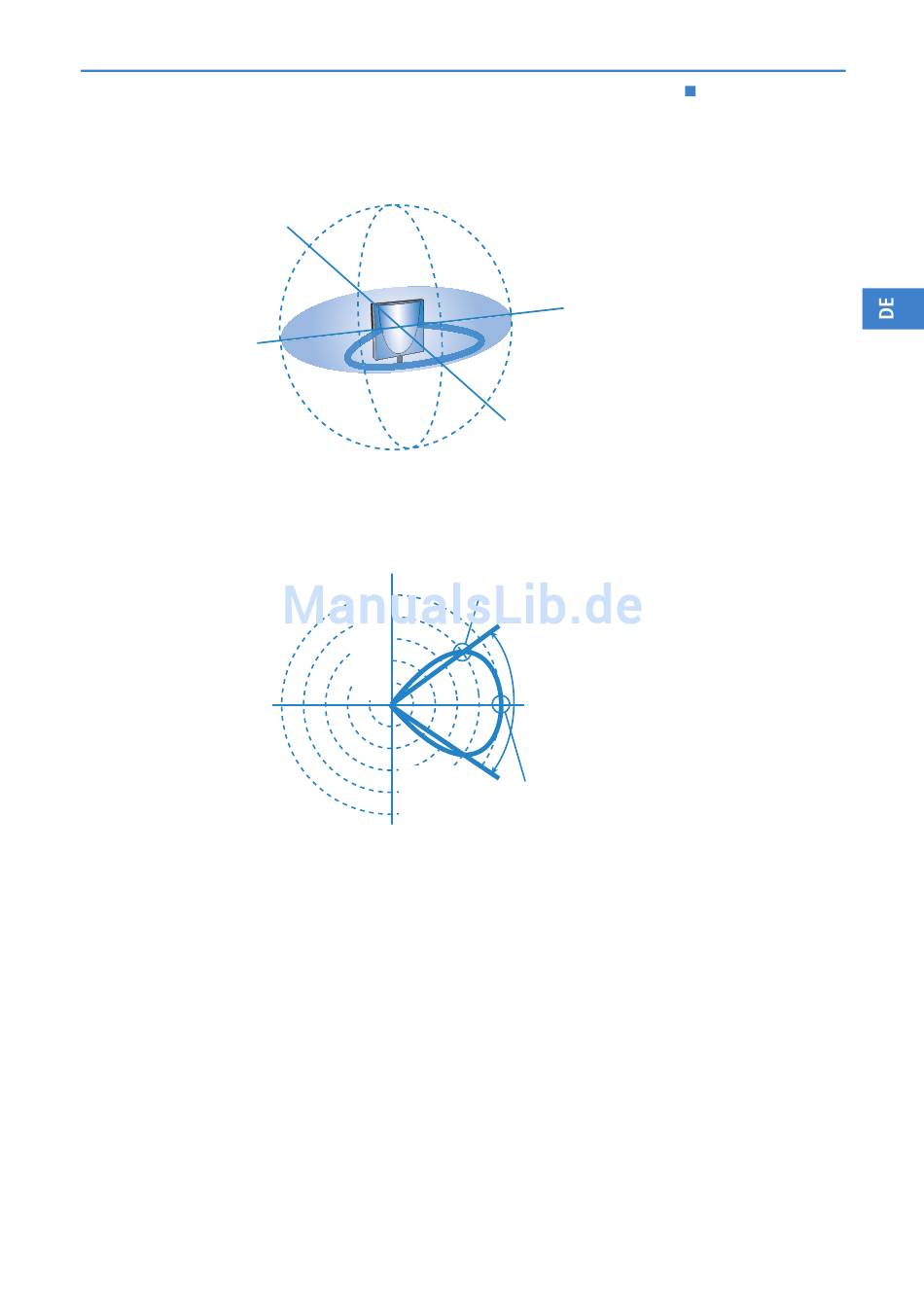

Um die Abstrahlcharakteristiken leichter lesen zu können, werden sie übli-
cherweise in der „Papierebene" aufgetragen. Eine horizontale Abstrahlcha-
rakteristik sieht dann z. B. so aus:
90°
0db
-3db
-6db
.-10db
-20db
180°
volle Abstrahlleistung
270°
Man erkennt, dass die Leistung in horizontaler Ausrichtung direkt vor der
Antenne (0°) am größten ist. In einem hier dargestellten Abstrahlwinkel wird
nur noch die Hälfte der maximalen Leistung erreicht. Hier schneidet die Leis-
tungslinie die -3dB-Linie, mit der eine Reduzierung der Leistung auf die Hälfte
angegeben wird. Die weiteren Linien in der Abstrahlcharakteristik geben die
Reduzierung der Maximalleistung um -6 dB, -10 dB und -20 dB an. Der Win-
kel zwischen den beiden Richtungen, in denen die abgestrahlte Leistung auf
50 % der Maximalleistung sinkt, wird als 3dB-Winkel oder „Halbwertsbreite"
bezeichnet.
Dieser Winkel beschreibt in vielen Anwendungen den praktisch nutzbaren
Abstrahlbereich der Antenne. Da die 3 dB-Winkel in horizontaler und vertika-
ler Richtung durchaus unterschiedlich groß sein können, werden sie in den
LANCOM Outdoor Wireless Guide
90°
0°
50% Abstrahlleistung
0°
Kapitel 5: Anhang
