LANCOM Outdoor Wireless Guide
Kapitel 3: Blitz- und Überspannungsschutz

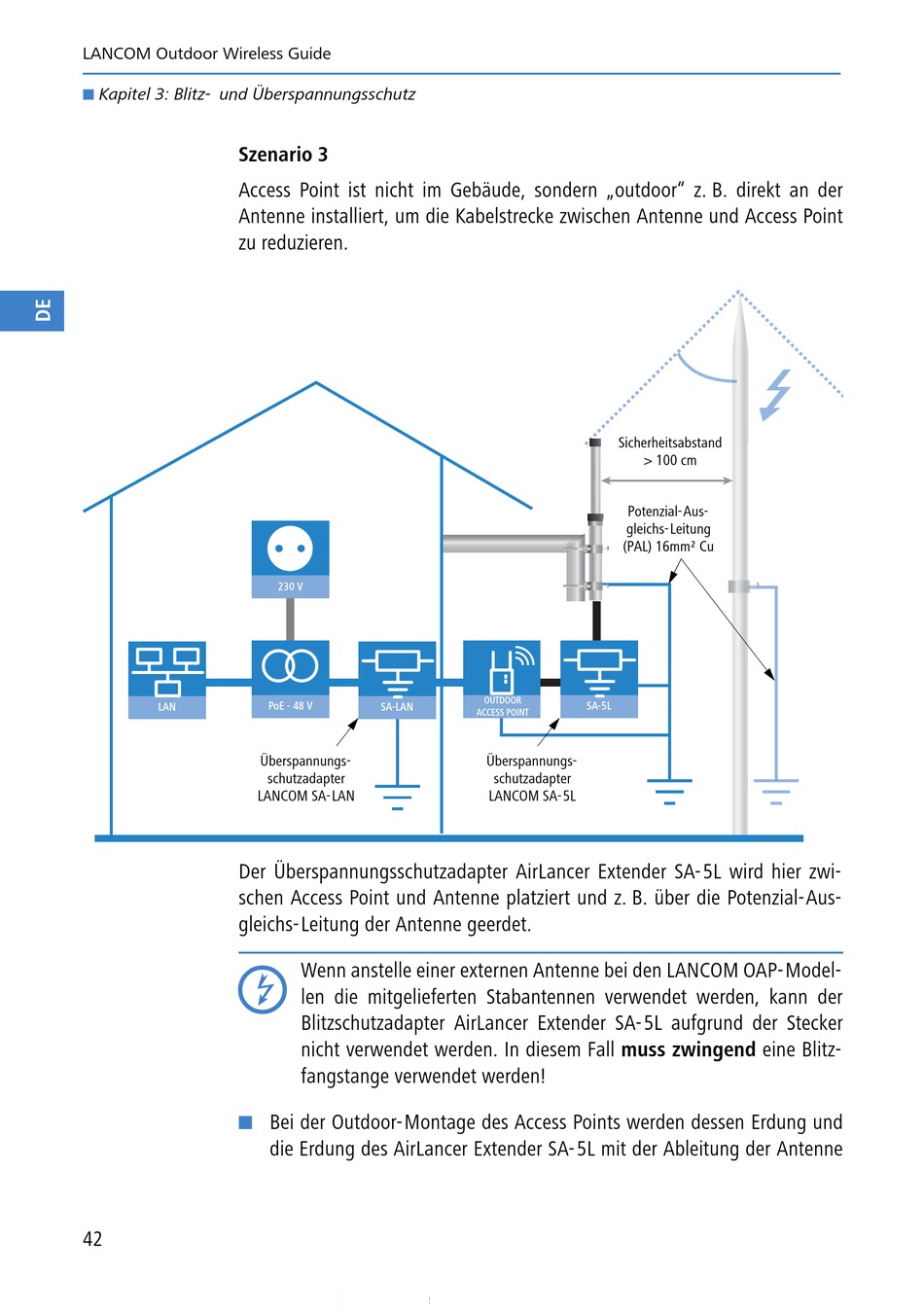

Szenario 3
Access Point ist nicht im Gebäude, sondern „outdoor" z. B. direkt an der
Antenne installiert, um die Kabelstrecke zwischen Antenne und Access Point
zu reduzieren.
LAN
Der Überspannungsschutzadapter AirLancer Extender SA-5L wird hier zwi-
schen Access Point und Antenne platziert und z. B. über die Potenzial-Aus-
gleichs-Leitung der Antenne geerdet.
42
230 V
PoE - 48 V
SA-LAN
Überspannungs-
schutzadapter
LANCOM SA-LAN
Wenn anstelle einer externen Antenne bei den LANCOM OAP-Model-
len die mitgelieferten Stabantennen verwendet werden, kann der
Blitzschutzadapter AirLancer Extender SA-5L aufgrund der Stecker
nicht verwendet werden. In diesem Fall muss zwingend eine Blitz-
fangstange verwendet werden!
Bei der Outdoor-Montage des Access Points werden dessen Erdung und
die Erdung des AirLancer Extender SA-5L mit der Ableitung der Antenne
Sicherheitsabstand
> 100 cm
Potenzial-Aus-
gleichs-Leitung
(PAL) 16mm² Cu
OUTDOOR
SA-5L
ACCESS POINT
Überspannungs-
schutzadapter
LANCOM SA-5L
