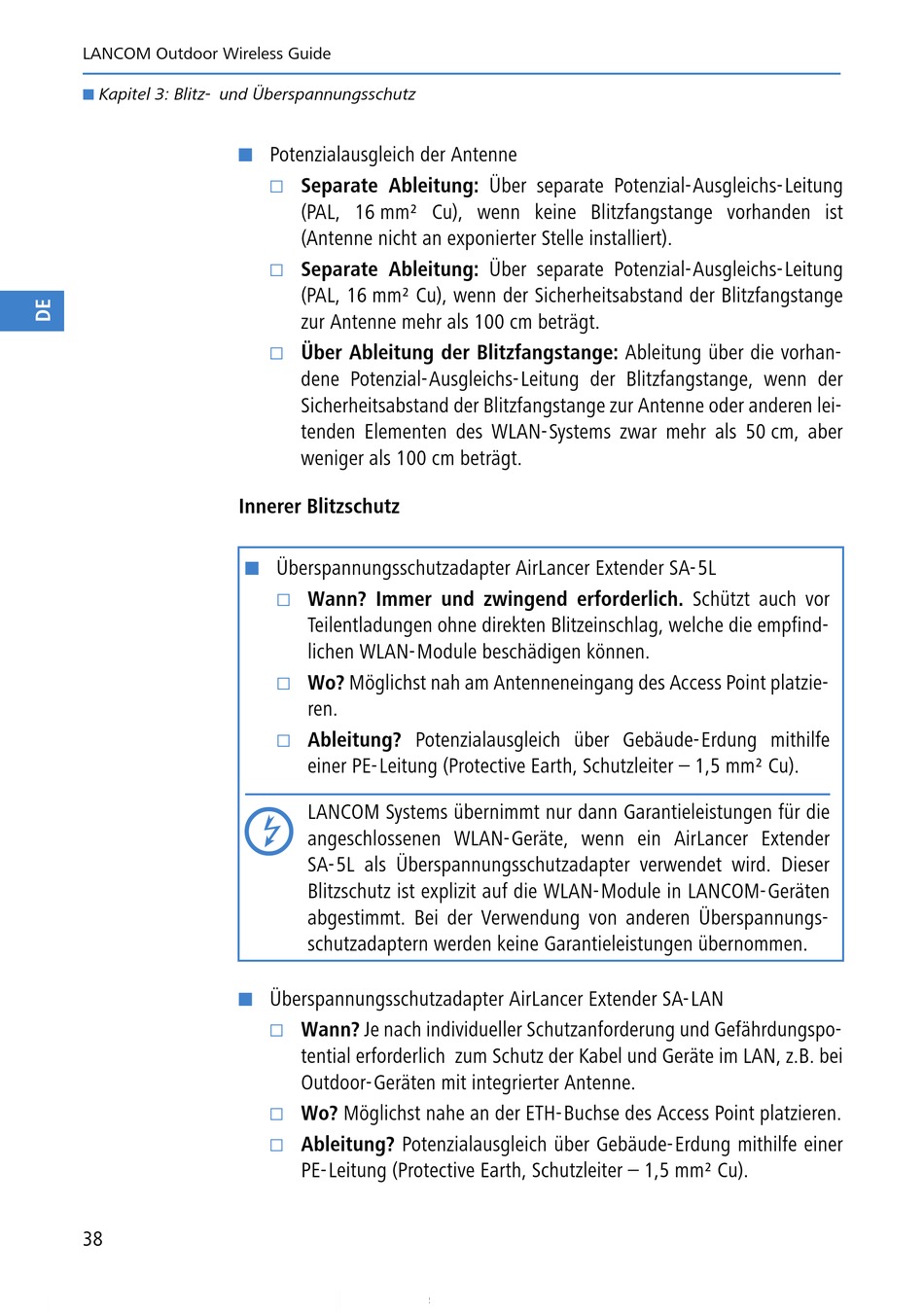

LANCOM Outdoor Wireless Guide
Kapitel 3: Blitz- und Überspannungsschutz
Innerer Blitzschutz
38
Potenzialausgleich der Antenne
Separate Ableitung: Über separate Potenzial-Ausgleichs-Leitung
(PAL, 16 mm² Cu), wenn keine Blitzfangstange vorhanden ist
(Antenne nicht an exponierter Stelle installiert).
Separate Ableitung: Über separate Potenzial-Ausgleichs-Leitung
(PAL, 16 mm² Cu), wenn der Sicherheitsabstand der Blitzfangstange
zur Antenne mehr als 100 cm beträgt.
Über Ableitung der Blitzfangstange: Ableitung über die vorhan-
dene Potenzial-Ausgleichs-Leitung der Blitzfangstange, wenn der
Sicherheitsabstand der Blitzfangstange zur Antenne oder anderen lei-
tenden Elementen des WLAN-Systems zwar mehr als 50 cm, aber
weniger als 100 cm beträgt.
Überspannungsschutzadapter AirLancer Extender SA-5L
Wann? Immer und zwingend erforderlich. Schützt auch vor
Teilentladungen ohne direkten Blitzeinschlag, welche die empfind-
lichen WLAN-Module beschädigen können.
Wo? Möglichst nah am Antenneneingang des Access Point platzie-
ren.
Ableitung? Potenzialausgleich über Gebäude-Erdung mithilfe
einer PE-Leitung (Protective Earth, Schutzleiter – 1,5 mm² Cu).
LANCOM Systems übernimmt nur dann Garantieleistungen für die
angeschlossenen WLAN-Geräte, wenn ein AirLancer Extender
SA-5L als Überspannungsschutzadapter verwendet wird. Dieser
Blitzschutz ist explizit auf die WLAN-Module in LANCOM-Geräten
abgestimmt. Bei der Verwendung von anderen Überspannungs-
schutzadaptern werden keine Garantieleistungen übernommen.
Überspannungsschutzadapter AirLancer Extender SA-LAN
Wann? Je nach individueller Schutzanforderung und Gefährdungspo-
tential erforderlich zum Schutz der Kabel und Geräte im LAN, z.B. bei
Outdoor-Geräten mit integrierter Antenne.
Wo? Möglichst nahe an der ETH-Buchse des Access Point platzieren.
Ableitung? Potenzialausgleich über Gebäude-Erdung mithilfe einer
PE-Leitung (Protective Earth, Schutzleiter – 1,5 mm² Cu).
