LANCOM WLC-60 Hardware-Schnellübersicht

Montieren & Anschließen
Hardware-Schnellübersicht
LANCOM WLC-60

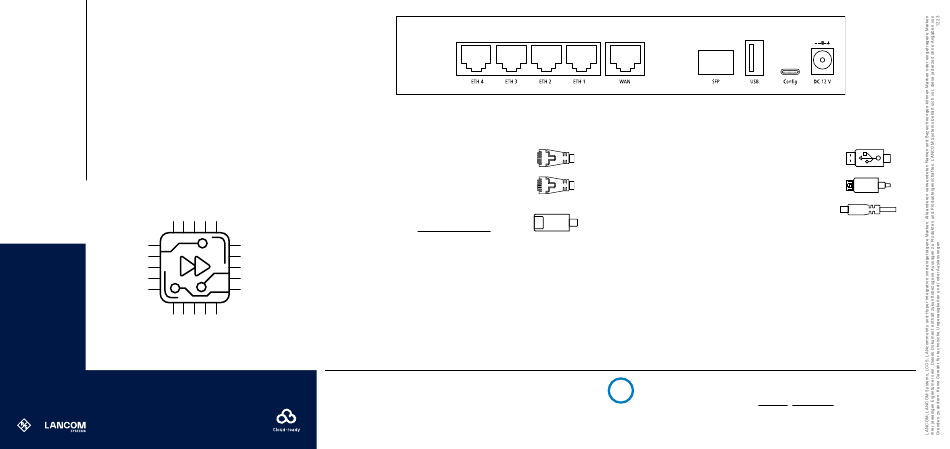

➀ Ethernet-Schnittstellen
Verbinden Sie eine der Schnittstellen ETH 1 bis ETH 4 mit dem
beiliegenden Ethernet-Kabel mit Ihrem PC oder einem LAN-Switch.
➁ WAN-Schnittstelle
Verbinden Sie optional die WAN-Schnittstelle mit einem geeigneten
Ethernet-Kabel mit Ihrem WAN-Modem.
➂ SFP-Schnittstelle
Setzen Sie ein geeignetes LANCOM SFP-Modul (z. B. 1000Base-SX
oder 1000Base-LX) in die SFP-Schnittstelle ein. Wählen Sie ein zum
SFP-Modul passendes Kabel und verbinden Sie dieses wie in der
Montageanleitung für SFP-Module www.lancom.de/SFP-Module-MI
angegeben.
SFP-Modul und daran anzuschließendes Kabel sind nicht B estandteil des
Lieferumfangs.
Beachten Sie unbedingt vor Inbetriebnahme die im beiliegenden Installation Guide aufgeführten Informationen zur
bestimmungsgemäßen Verwendung!
Betreiben Sie das Gerät nur mit einer fachmännisch installierten Strom versorgung an einer nahegelegenen und
jederzeit frei zugänglichen Steckdose.
Der Netzstecker des Gerätes muss frei zugänglich sein.
Bitte beachten Sie, dass eine Supportleistung für Fremdherstellerzubehör
ausgeschlossen ist.
➀ ➁
➃ USB- Schnittstelle
Verbinden Sie ein USB-Speicher m edium oder einen USB-Drucker mit der
USB-Schnittstelle.
➄ Serielle USB-C-Konfigurations-Schnittstelle
Zur optionalen Konfiguration des Gerätes auf der seriellen Konsole wird
ein USB-C-Kabel benötigt. (Kabel nicht im Lieferumfang enthalten)
➅ Netzteil-Anschlussbuchse
Verwenden Sie nur das mitgelieferte Netzteil!
Das sollten Sie beim Aufstellen beachten
i
→ Bei Aufstellung auf dem Tisch die ggf. beiliegenden selbstklebenden Gummifüße verwenden
→ Keine Gegenstände auf der Geräteoberseite ablegen oder mehrere Geräte stapeln
→ Sämtliche Lüftungsschlitze freihalten
→ Rackeinbau mit Hilfe des optionalen LANCOM Rack Mount / Rack Mount Plus
(nicht im Lieferumfang).
➂ ➃ ➄ ➅
