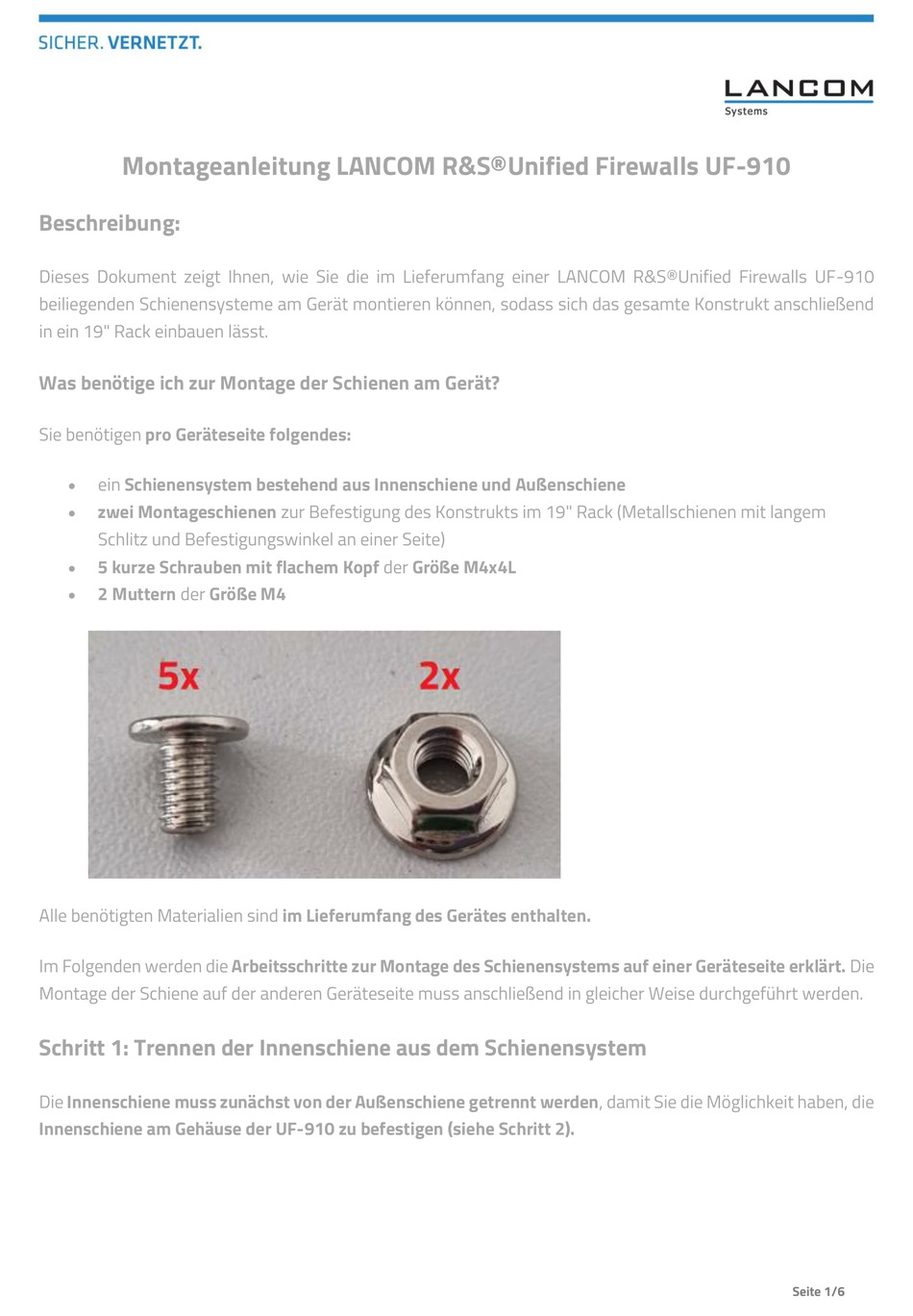

Montageanleitung LANCOM R&S®Unified Firewalls UF-910
Beschreibung:
Dieses Dokument zeigt Ihnen, wie Sie die im Lieferumfang einer LANCOM R&S®Unified Firewalls UF-910
beiliegenden Schienensysteme am Gerät montieren können, sodass sich das gesamte Konstrukt anschließend
in ein 19" Rack einbauen lässt.
Was benötige ich zur Montage der Schienen am Gerät?
Sie benötigen pro Geräteseite folgendes:
ein Schienensystem bestehend aus Innenschiene und Außenschiene
zwei Montageschienen zur Befestigung des Konstrukts im 19" Rack (Metallschienen mit langem
Schlitz und Befestigungswinkel an einer Seite)
5 kurze Schrauben mit flachem Kopf der Größe M4x4L
2 Muttern der Größe M4
Alle benötigten Materialien sind im Lieferumfang des Gerätes enthalten.
Im Folgenden werden die Arbeitsschritte zur Montage des Schienensystems auf einer Geräteseite erklärt. Die
Montage der Schiene auf der anderen Geräteseite muss anschließend in gleicher Weise durchgeführt werden.
Schritt 1: Trennen der Innenschiene aus dem Schienensystem
Die Innenschiene muss zunächst von der Außenschiene getrennt werden, damit Sie die Möglichkeit haben, die
Innenschiene am Gehäuse der UF-910 zu befestigen (siehe Schritt 2).
Seite 1/6

Werbung

loading

Verwandte Anleitungen für LANCOM R&S Unified Firewalls UF-910

Inhaltszusammenfassung für LANCOM R&S Unified Firewalls UF-910

  • Seite 1 Montageanleitung LANCOM R&S®Unified Firewalls UF-910 Beschreibung: Dieses Dokument zeigt Ihnen, wie Sie die im Lieferumfang einer LANCOM R&S®Unified Firewalls UF-910 beiliegenden Schienensysteme am Gerät montieren können, sodass sich das gesamte Konstrukt anschließend in ein 19" Rack einbauen lässt. Was benötige ich zur Montage der Schienen am Gerät? Sie benötigen pro Geräteseite folgendes:...
  • Seite 2 1. Ziehen Sie das Schienensystem so auseinander, das die schmalere Innenschiene mitsamt einer Metall- Lasche zu sehen ist und am Ende der Innenschiene einrastet. 2. Halten Sie mit einem Finger der linken Hand die Metall-Lasche gedrückt. 3. Nun können Sie die Außenschiene mit der rechten Hand vorsichtig ganz nach rechts herausschieben. 4.

  • Seite 3: Schritt 2: Befestigung Der Innenschiene An Der Uf-910

    Schritt 2: Befestigung der Innenschiene an der UF-910 1. Legen Sie die Innenschiene auf eine Geräteseite der UF-910 und positionieren Sie die Schiene so, dass die drei Löcher mit Innengewinde im Gehäuse mit drei Löchern auf der Innenschiene übereinstimmen (siehe Abbildung).

  • Seite 4: Schritt 3: Befestigung Zweier Montageschienen An Der Außenschiene

    Schritt 3: Befestigung zweier Montageschienen an der Außenschiene 1. Nehmen Sie zwei Montageschienen und legen Sie diese so auf den Tisch, wie es in folgendem Bild dargestellt ist. Die Montageschienen werden zur Befestigung des gesamten Konstrukts in Ihrem 19" Rack verwendet. Die Befestigung im Rack erfolgt später mit je zwei bis drei Schrauben an der Vorderseite und an der Rückseite des Rack.
  • Seite 5 5. Verschrauben Sie den rechten Teil der Außenschiene in gleicher Weise mit der Montageschiene. Seite 5/6...

  • Seite 6: Schritt 4: Zusammenführen Von Außenschiene Und Innenschiene

    Schritt 4: Zusammenführen von Außenschiene und Innenschiene Bei diesem Montageschritt müssen Sie entscheiden, ob Sie die Außenschiene vor dem Einbau des Gerätes in das 19" Rack mit der Innenschiene verbinden und das gesamte zusammengesetzte Konstrukt in das Rack einbauen, oder ob Sie zunächst das Außenschienen-Konstrukt in das 19" Rack einbauen und das Gerät mit den befestigten Innenschienen dann in die Außenschiene einschieben.
