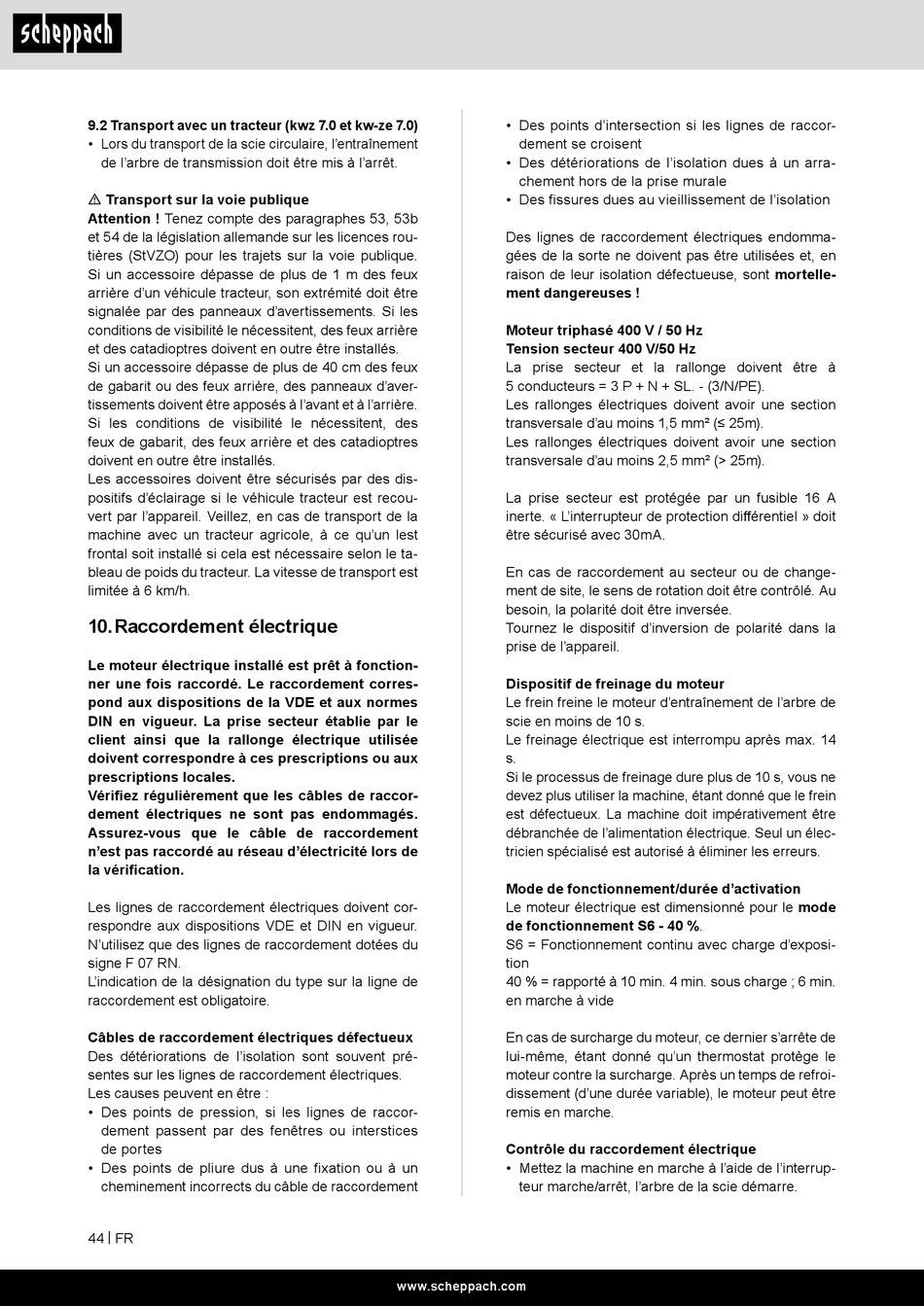

9.2 Transport avec un tracteur (kwz 7.0 et kw-ze 7.0)
• Lors du transport de la scie circulaire, l'entraînement
de l'arbre de transmission doit être mis à l'arrêt.
m Transport sur la voie publique
Attention ! Tenez compte des paragraphes 53, 53b
et 54 de la législation allemande sur les licences rou-
tières (StVZO) pour les trajets sur la voie publique.
Si un accessoire dépasse de plus de 1 m des feux
arrière d'un véhicule tracteur, son extrémité doit être
signalée par des panneaux d'avertissements. Si les
conditions de visibilité le nécessitent, des feux arrière
et des catadioptres doivent en outre être installés.
Si un accessoire dépasse de plus de 40 cm des feux
de gabarit ou des feux arrière, des panneaux d'aver-
tissements doivent être apposés à l'avant et à l'arrière.
Si les conditions de visibilité le nécessitent, des
feux de gabarit, des feux arrière et des catadioptres
doivent en outre être installés.
Les accessoires doivent être sécurisés par des dis-
positifs d'éclairage si le véhicule tracteur est recou-
vert par l'appareil. Veillez, en cas de transport de la
machine avec un tracteur agricole, à ce qu'un lest
frontal soit installé si cela est nécessaire selon le ta-
bleau de poids du tracteur. La vitesse de transport est
limitée à 6 km/h.
10. Raccordement électrique
Le moteur électrique installé est prêt à fonction-
ner une fois raccordé. Le raccordement corres-
pond aux dispositions de la VDE et aux normes
DIN en vigueur. La prise secteur établie par le
client ainsi que la rallonge électrique utilisée
doivent correspondre à ces prescriptions ou aux
prescriptions locales.
Vérifiez régulièrement que les câbles de raccor-
dement électriques ne sont pas endommagés.
Assurez-vous que le câble de raccordement
n'est pas raccordé au réseau d'électricité lors de
la vérification.
Les lignes de raccordement électriques doivent cor-
respondre aux dispositions VDE et DIN en vigueur.
N'utilisez que des lignes de raccordement dotées du
signe F 07 RN.
L'indication de la désignation du type sur la ligne de
raccordement est obligatoire.
Câbles de raccordement électriques défectueux
Des détériorations de l'isolation sont souvent pré-
sentes sur les lignes de raccordement électriques.
Les causes peuvent en être :
• Des points de pression, si les lignes de raccor-
dement passent par des fenêtres ou interstices
de portes
• Des points de pliure dus à une fixation ou à un
cheminement incorrects du câble de raccordement
44 | FR
• Des points d'intersection si les lignes de raccor-
dement se croisent
• Des détériorations de l'isolation dues à un arra-
chement hors de la prise murale
• Des fissures dues au vieillissement de l'isolation
Des lignes de raccordement électriques endomma-
gées de la sorte ne doivent pas être utilisées et, en
raison de leur isolation défectueuse, sont mortelle-
ment dangereuses !
Moteur triphasé 400 V / 50 Hz
Tension secteur 400 V/50 Hz
La prise secteur et la rallonge doivent être à
5 conducteurs = 3 P + N + SL. - (3/N/PE).
Les rallonges électriques doivent avoir une section
transversale d'au moins 1,5 mm² (≤ 25m).
Les rallonges électriques doivent avoir une section
transversale d'au moins 2,5 mm² (> 25m).
La prise secteur est protégée par un fusible 16 A
inerte. « L'interrupteur de protection différentiel » doit
être sécurisé avec 30mA.
En cas de raccordement au secteur ou de change-
ment de site, le sens de rotation doit être contrôlé. Au
besoin, la polarité doit être inversée.
Tournez le dispositif d'inversion de polarité dans la
prise de l'appareil.
Dispositif de freinage du moteur
Le frein freine le moteur d'entraînement de l'arbre de
scie en moins de 10 s.
Le freinage électrique est interrompu après max. 14
s.
Si le processus de freinage dure plus de 10 s, vous ne
devez plus utiliser la machine, étant donné que le frein
est défectueux. La machine doit impérativement être
débranchée de l'alimentation électrique. Seul un élec-
tricien spécialisé est autorisé à éliminer les erreurs.
Mode de fonctionnement/durée d'activation
Le moteur électrique est dimensionné pour le mode
de fonctionnement S6 - 40 %.
S6 = Fonctionnement continu avec charge d'exposi-
tion
40 % = rapporté à 10 min. 4 min. sous charge ; 6 min.
en marche à vide
En cas de surcharge du moteur, ce dernier s'arrête de
lui-même, étant donné qu'un thermostat protège le
moteur contre la surcharge. Après un temps de refroi-
dissement (d'une durée variable), le moteur peut être
remis en marche.
Contrôle du raccordement électrique
• Mettez la machine en marche à l'aide de l'interrup-
teur marche/arrêt, l'arbre de la scie démarre.
