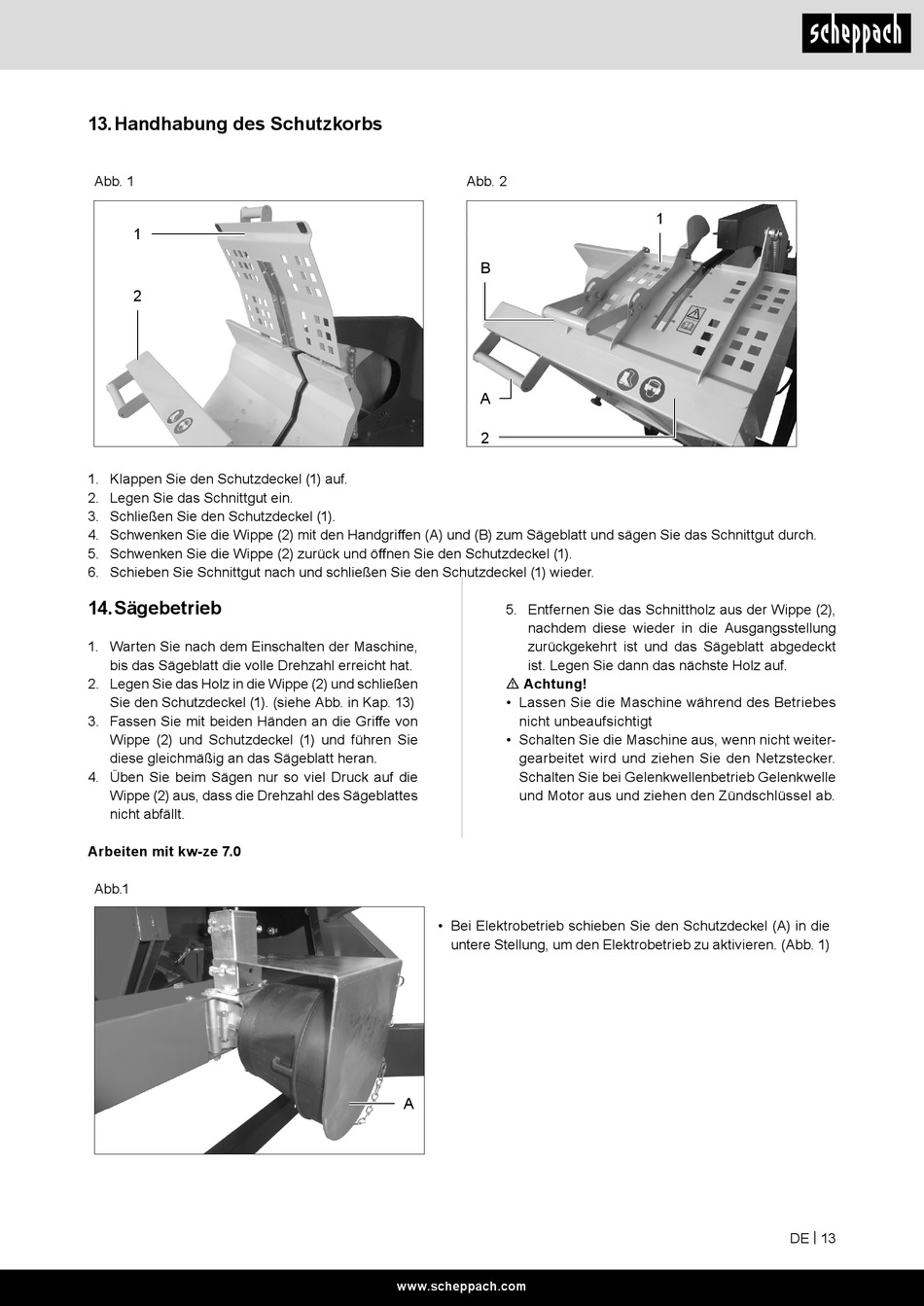

Scheppach kw 7.0 Originalbetriebsanleitung Seite 13

13. Handhabung des Schutzkorbs
Abb. 1
1
2
1. Klappen Sie den Schutzdeckel (1) auf.
2. Legen Sie das Schnittgut ein.
3. Schließen Sie den Schutzdeckel (1).
4. Schwenken Sie die Wippe (2) mit den Handgriffen (A) und (B) zum Sägeblatt und sägen Sie das Schnittgut durch.
5. Schwenken Sie die Wippe (2) zurück und öffnen Sie den Schutzdeckel (1).
6. Schieben Sie Schnittgut nach und schließen Sie den Schutzdeckel (1) wieder.
14. Sägebetrieb
1. Warten Sie nach dem Einschalten der Maschine,
bis das Sägeblatt die volle Drehzahl erreicht hat.
2. Legen Sie das Holz in die Wippe (2) und schließen
Sie den Schutzdeckel (1). (siehe Abb. in Kap. 13)
3. Fassen Sie mit beiden Händen an die Griffe von
Wippe (2) und Schutzdeckel (1) und führen Sie
diese gleichmäßig an das Sägeblatt heran.
4. Üben Sie beim Sägen nur so viel Druck auf die
Wippe (2) aus, dass die Drehzahl des Sägeblattes
nicht abfällt.
Arbeiten mit kw-ze 7.0
Abb.1
Abb. 2
B
A
2
5. Entfernen Sie das Schnittholz aus der Wippe (2),
nachdem diese wieder in die Ausgangsstellung
zurückgekehrt ist und das Sägeblatt abgedeckt
ist. Legen Sie dann das nächste Holz auf.
m Achtung!
• Lassen Sie die Maschine während des Betriebes
nicht unbeaufsichtigt
• Schalten Sie die Maschine aus, wenn nicht weiter-
gearbeitet wird und ziehen Sie den Netzstecker.
Schalten Sie bei Gelenkwellenbetrieb Gelenkwelle
und Motor aus und ziehen den Zündschlüssel ab.
• Bei Elektrobetrieb schieben Sie den Schutzdeckel (A) in die
untere Stellung, um den Elektrobetrieb zu aktivieren. (Abb. 1)
A
www.scheppach.com
1
DE | 13
