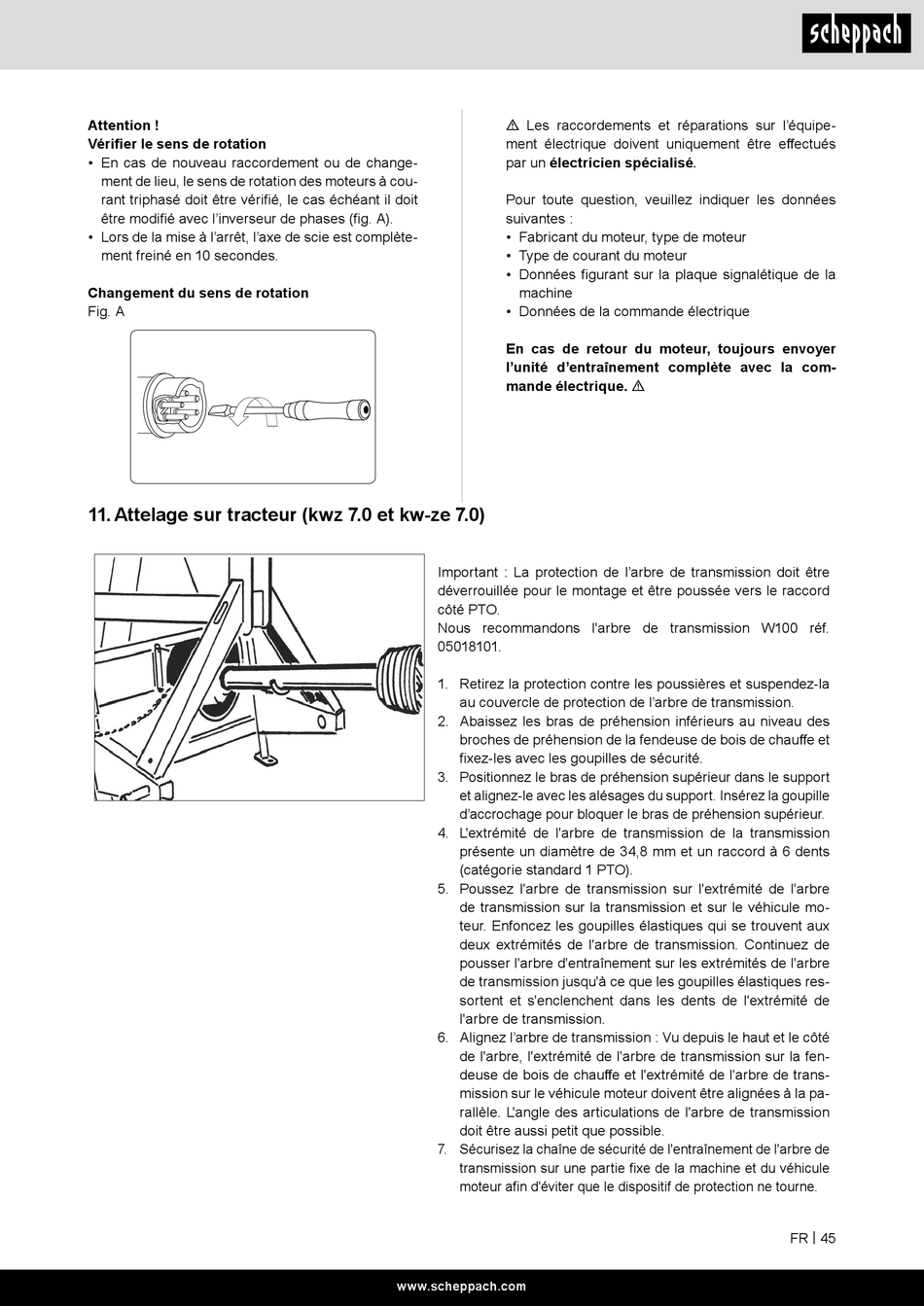

Attention !
Vérifier le sens de rotation
• En cas de nouveau raccordement ou de change-
ment de lieu, le sens de rotation des moteurs à cou-
rant triphasé doit être vérifié, le cas échéant il doit
être modifié avec l'inverseur de phases (fig. A).
• Lors de la mise à l'arrêt, l'axe de scie est complète-
ment freiné en 10 secondes.
Changement du sens de rotation
Fig. A
11. Attelage sur tracteur (kwz 7.0 et kw-ze 7.0)
m Les raccordements et réparations sur l'équipe-
ment électrique doivent uniquement être effectués
par un électricien spécialisé.
Pour toute question, veuillez indiquer les données
suivantes :
• Fabricant du moteur, type de moteur
• Type de courant du moteur
• Données figurant sur la plaque signalétique de la
machine
• Données de la commande électrique
En cas de retour du moteur, toujours envoyer
l'unité d'entraînement complète avec la com-
mande électrique. m
Important : La protection de l'arbre de transmission doit être
déverrouillée pour le montage et être poussée vers le raccord
côté PTO.
Nous recommandons l'arbre de transmission W100 réf.
05018101.
1. Retirez la protection contre les poussières et suspendez-la
au couvercle de protection de l'arbre de transmission.
2. Abaissez les bras de préhension inférieurs au niveau des
broches de préhension de la fendeuse de bois de chauffe et
fixez-les avec les goupilles de sécurité.
3. Positionnez le bras de préhension supérieur dans le support
et alignez-le avec les alésages du support. Insérez la goupille
d'accrochage pour bloquer le bras de préhension supérieur.
4. L'extrémité de l'arbre de transmission de la transmission
présente un diamètre de 34,8 mm et un raccord à 6 dents
(catégorie standard 1 PTO).
5. Poussez l'arbre de transmission sur l'extrémité de l'arbre
de transmission sur la transmission et sur le véhicule mo-
teur. Enfoncez les goupilles élastiques qui se trouvent aux
deux extrémités de l'arbre de transmission. Continuez de
pousser l'arbre d'entraînement sur les extrémités de l'arbre
de transmission jusqu'à ce que les goupilles élastiques res-
sortent et s'enclenchent dans les dents de l'extrémité de
l'arbre de transmission.
6. Alignez l'arbre de transmission : Vu depuis le haut et le côté
de l'arbre, l'extrémité de l'arbre de transmission sur la fen-
deuse de bois de chauffe et l'extrémité de l'arbre de trans-
mission sur le véhicule moteur doivent être alignées à la pa-
rallèle. L'angle des articulations de l'arbre de transmission
doit être aussi petit que possible.
7. Sécurisez la chaîne de sécurité de l'entraînement de l'arbre de
transmission sur une partie fixe de la machine et du véhicule
moteur afin d'éviter que le dispositif de protection ne tourne.
