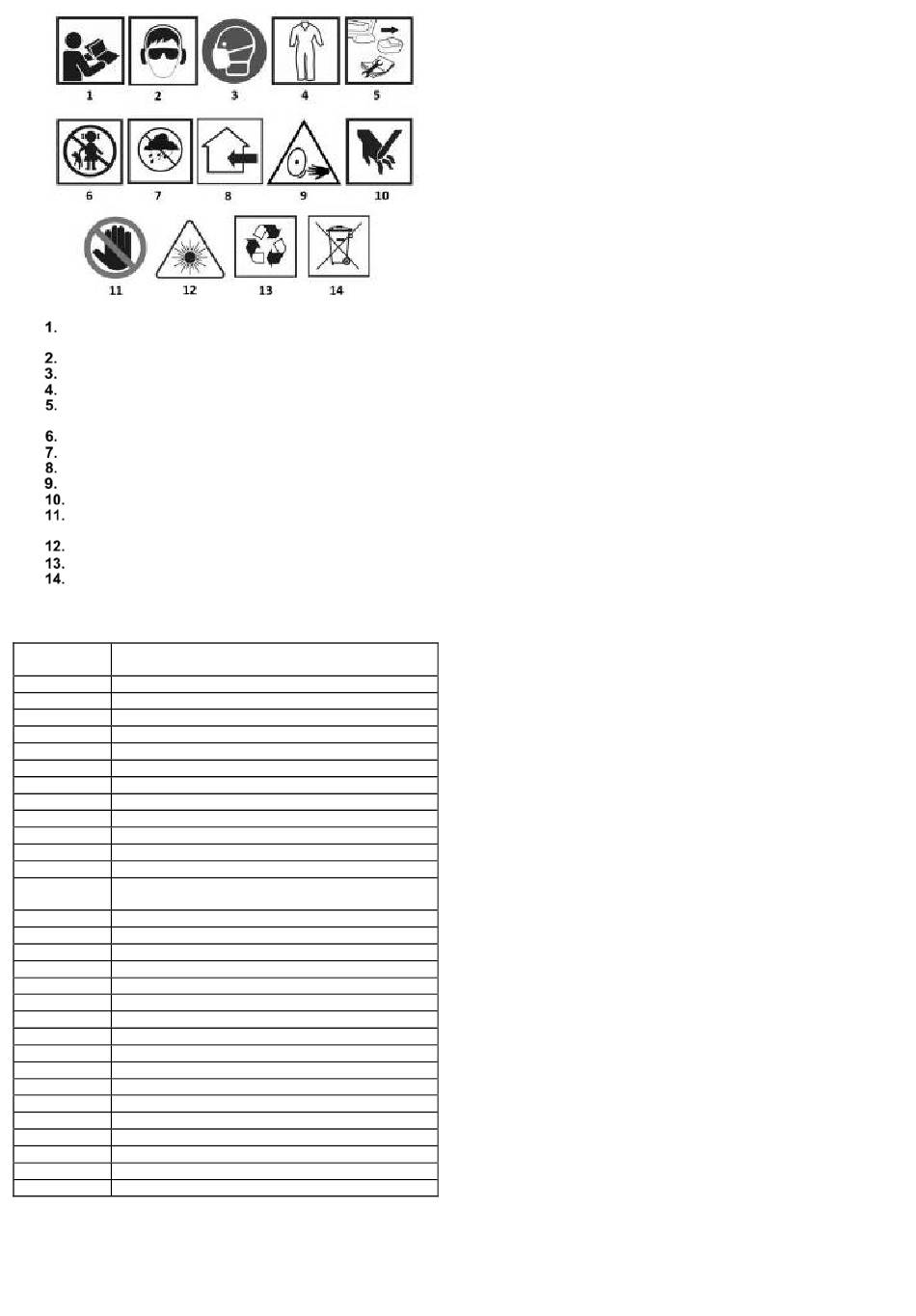

Preberite navodila za uporabo, upoštevajte opozorila in varnostne
pogoje, ki jih vsebujejo!
Nosite osebno zaščitno opremo: zaščitna očala, ščitnike za ušesa
Nosite osebno zaščitno opremo: masko proti prahu
Uporabljajte osebno zaščitno opremo: zaščitna oblačila
Pred vzdrževanjem, popravilom in nastavljanjem odklopite
napajanje tako, da odstranite baterijo.
Otroci naj se ne približujejo orodju.
Zaščitite napravo pred vlago
Za uporabo v zaprtih prostorih
Nevarnost! pazite na roke.
OPOZORILO: nevarnost amputacije
Delovna miza na obeh straneh diska mora biti označena z
naslednjim znakom
Pozor, lasersko sevanje! Ne glejte v laserski žarek.
, ki jih je mogoče reciklirati.
Ne odlagajte skupaj z gospodinjskimi odpadki.
OPIS GRAFIČNIH ELEMENTOV
Številčenje v nadaljevanju se nanaša na sestavne dele naprave
prikazano na grafičnih straneh tega priročnika.
Oznaka
Opis
Slika A
Ročaj žage
1
2
Stikalo z zaporo za nenamerni zagon
3
Gumb za zaklep vretena
Premično varovalo rezila
4
Razširitve delovnega vrha
5
6
Blokirni gumb za nastavitev kota rezanja
Vtičnica za baterijo
7
8
Gumb za zaklepanje potiska
9
Zaklepni gumb za kotno rezanje
10
Indikator nastavitve kota rezanja
11
Podpora za rezani kos
Podstavki za žago z luknjami za pritrditev
12
Oznaka
Opis
Slika B
Mehanizem ščita
1
2
Gumb za zaklepanje potiska
Vzdolžna vodila za podajanje
3
Montažna objemka
4
Razširitve delovnega vrha
5
Naprava za zaklepanje podaljškov delovne plošče
6
Podstavki za žago z luknjami za pritrditev
7
8
Delovni vrh
9
Nastavitveni korak za kotne reze
Ročica za nastavitev kota rezanja
10
Ročaj žage
11
Zgornji ščitnik (pritrjen)
12
13
Rezalni disk
14
Laserski razred 2
15
Podpora za rezani kos
Ključavnica za nastavitev kota rezanja
16
Priključek za odsesavanje prahu
17
* Med grafičnim prikazom in dejanskim izdelkom so lahko
razlike
NAMEN
Poševna žaga je zasnovana za rezanje lesa ali lesenih izdelkov. Žago
poganja krtačni motor, ki ga napaja baterija. Delovno območje stroja je
lahka dela, obrtniška in ljubiteljska uporaba.
DELOVANJE NAPRAVE
MONTAŽA
Opozorilo: Da bi preprečili nenameren zagon, ki lahko povzroči
hude poškodbe, VEDNO sestavite vse dele žage, PREDEN jo
priključite na elektriko. Žage NIKOLI ne smete priključiti na
električno napajanje, ko se sestavljajo deli, nastavljajo, nameščajo
ali odstranjujejo rezila ali ko je ne uporabljate.
ODSESAVANJE PRAHU
Da bi zmanjšali kopičenje prahu na žagi in ohranili najvišjo
zmogljivost rezanja, je zbiranje prahu zagotovljeno s priključitvijo
vrečke za prah na vrata za odsesavanje prahu.
Za uporabo s poševno žago je priložena vrečka za prah. Vrečko
za prah namestite tako, da jo pritrdite na odprtino za odvajanje
Slika B17 v zgornji zaščiti rezilnega lista.
Če želite izprazniti vrečko, jo odstranite iz vtičnice za prah, nato pa
jo odprite tako, da odpnete zadrgo in izpraznite vrečko.
OPOMBA: da zagotovite optimalno zbiranje prahu, izpraznite
vrečko za prah, ko se napolni do približno 2/3 svoje prostornine.
PRITRDITEV ŽAGE NA TLA
Pred uporabo lahko žago s 4 pritrdilnimi vijaki (niso priloženi)
pritrdite na stabilno, ravno površino. V podstavku žage so štiri
luknje, ki omogočajo pritrditev na mizo ali drugo podporno površino.
Za pritrditev žage sledite spodnjim korakom:
•
Poiščite in označite mesto za pritrditev žage.
•
V površino izvrtajte 4 luknje.
•
Položite poševno žago na površino in poravnajte luknje v
podstavku z luknjami, izvrtanimi v površino. Namestite luknje,
podložke in matice.
OPOMBA Prepričajte se, da montažna površina ni ukrivljena, saj
lahko neravna površina povzroči zatikanje in nenatančno rezanje.
VPENJANJE OBDELOVANCA
Pri rezanju obdelovanca je treba plošče vedno pritrditi z objemko
"G", sl. B4, ki je priložena v kompletu.
PODALJŠEK DELOVNE PLOŠČE
Če želite podpreti dolge obdelovance, pritrdite stranske podaljške
delovnega pulta slika B5 in prilagodite njihov razmik dolgim
obdelovancem. Nato privijte osnovni vijak na sliki B6.
POSTOPEK ŽAGANJA
Gumb za sprostitev glave
Glava žage je med skladiščenjem ali prevozom zaklenjena v
spuščenem položaju. Za odklepanje glave za uporabo. Pritisnite
roko žage navzdol in izvlecite gumb za zaklepanje glave slika D7,
da odklenete glavo žage. Glava se bo dvignila v zgornji položaj.
Žage NIKOLI ne smete uporabljati z zaklenjenim gumbom za
sprostitev glave.
TRANSPORT
• Pri prevozu žage se prepričajte, da je glava žage zaklenjena v
spodnjem položaju.
• Vsi gumbi, ključavnice, fig. B2, sl. D7, sl. B15 in podaljški delovne
plošče so za prevoz zategnjeni.
• Žago izklopite in baterijo izvlecite iz vtičnice.
• Žago dvignite le za ročaj ali zunanje odlitke na sliki A1. Žage ne
dvigujte za varovala.
Če želite blokirati glavo žage v spodnjem položaju, pritisnite roko
žage navzdol, izvlecite gumb za sprostitev glave žage sl. D7 in ga
potisnite navznoter, da blokirate glavo žage. Glava bo zaklenjena
v spodnjem položaju.
STOPKA ZA REZANJE POŠEVNEGA REZANJA
Z zaklepom poševne delovne plošče Slika A6 se miza zaklene
pod želenim kotom poševnega naklona.
Poševna žaga reže pod kotom od 0° do 45°, tako levo kot desno
glede na osnovo za omejevanje. Če želite nastaviti kot poševnega
rezanja, sprostite ključavnici poševne mize, slika A6, slika B10, in
zavrtite poševno mizo v želeni položaj. Miza za poševno rezanje je
opremljena z zaskočnimi nastavki za kote: 0°, 15°, 22,5°, 30° in 45°
za hitro nastavitev tipičnih kotov poševnega rezanja.
BLOK ZA REZANJE POŠEVNEGA REZANJA
Z blokirno napravo na sliki A8 se rezilo nastavi na želeni kot
rezanja poševnega reza. Poševna žaga reže pod kotom od 0° do
45° v levo. Če želite nastaviti kot poševnega rezanja, sprostite
blokado za poševno rezanje, obr. A8 in nastavite ročico žage na
52
