SATEL

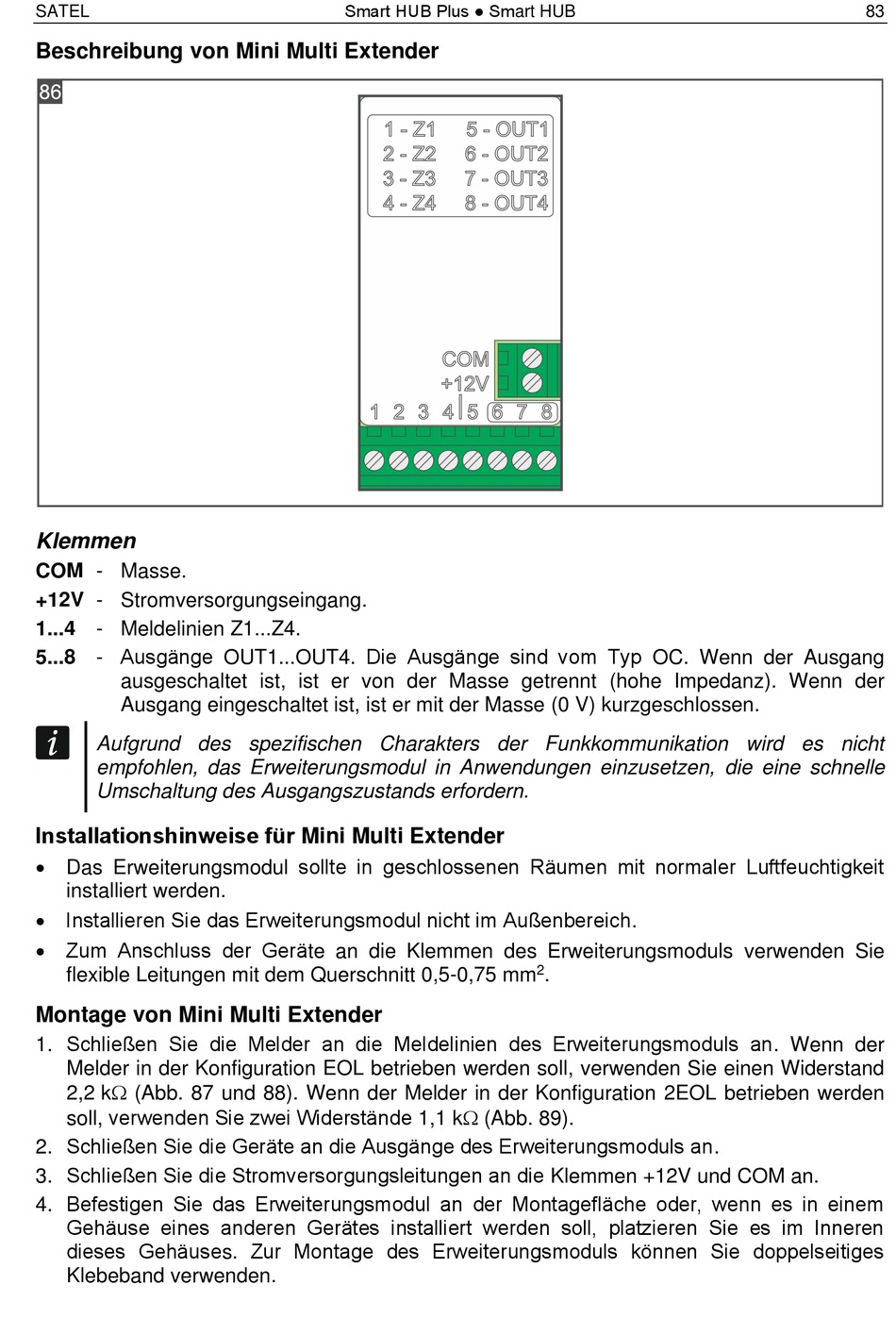

Beschreibung von Mini Multi Extender
Klemmen
COM - Masse.
+12V - Stromversorgungseingang.
1...4 - Meldelinien Z1...Z4.
5...8 - Ausgänge OUT1...OUT4. Die Ausgänge sind vom Typ OC. Wenn der Ausgang
ausgeschaltet ist, ist er von der Masse getrennt (hohe Impedanz). Wenn der
Ausgang eingeschaltet ist, ist er mit der Masse (0 V) kurzgeschlossen.
Aufgrund des spezifischen Charakters der Funkkommunikation wird es nicht
empfohlen, das Erweiterungsmodul in Anwendungen einzusetzen, die eine schnelle
Umschaltung des Ausgangszustands erfordern.
Installationshinweise für Mini Multi Extender
• Das Erweiterungsmodul sollte in geschlossenen Räumen mit normaler Luftfeuchtigkeit
installiert werden.
• Installieren Sie das Erweiterungsmodul nicht im Außenbereich.
• Zum Anschluss der Geräte an die Klemmen des Erweiterungsmoduls verwenden Sie
flexible Leitungen mit dem Querschnitt 0,5-0,75 mm
Montage von Mini Multi Extender
1. Schließen Sie die Melder an die Meldelinien des Erweiterungsmoduls an. Wenn der
Melder in der Konfiguration EOL betrieben werden soll, verwenden Sie einen Widerstand
2,2 k (Abb. 87 und 88). Wenn der Melder in der Konfiguration 2EOL betrieben werden
soll, verwenden Sie zwei Widerstände 1,1 k (Abb. 89).
2. Schließen Sie die Geräte an die Ausgänge des Erweiterungsmoduls an.
3. Schließen Sie die Stromversorgungsleitungen an die Klemmen +12V und COM an.
4. Befestigen Sie das Erweiterungsmodul an der Montagefläche oder, wenn es in einem
Gehäuse eines anderen Gerätes installiert werden soll, platzieren Sie es im Inneren
dieses Gehäuses. Zur Montage des Erweiterungsmoduls können Sie doppelseitiges
Klebeband verwenden.
