86
Zur Stromversorgung des Erweiterungsmoduls verwenden Sie ein 12 V DC
Netzteil (z. B. Netzteil APS-412 von SATEL).
Es ist nicht erlaubt, die Stromversorgung gleichzeitig an die APS-Schnittstelle
und die Klemmen anzuschließen.
Beschreibung von Multi Extender

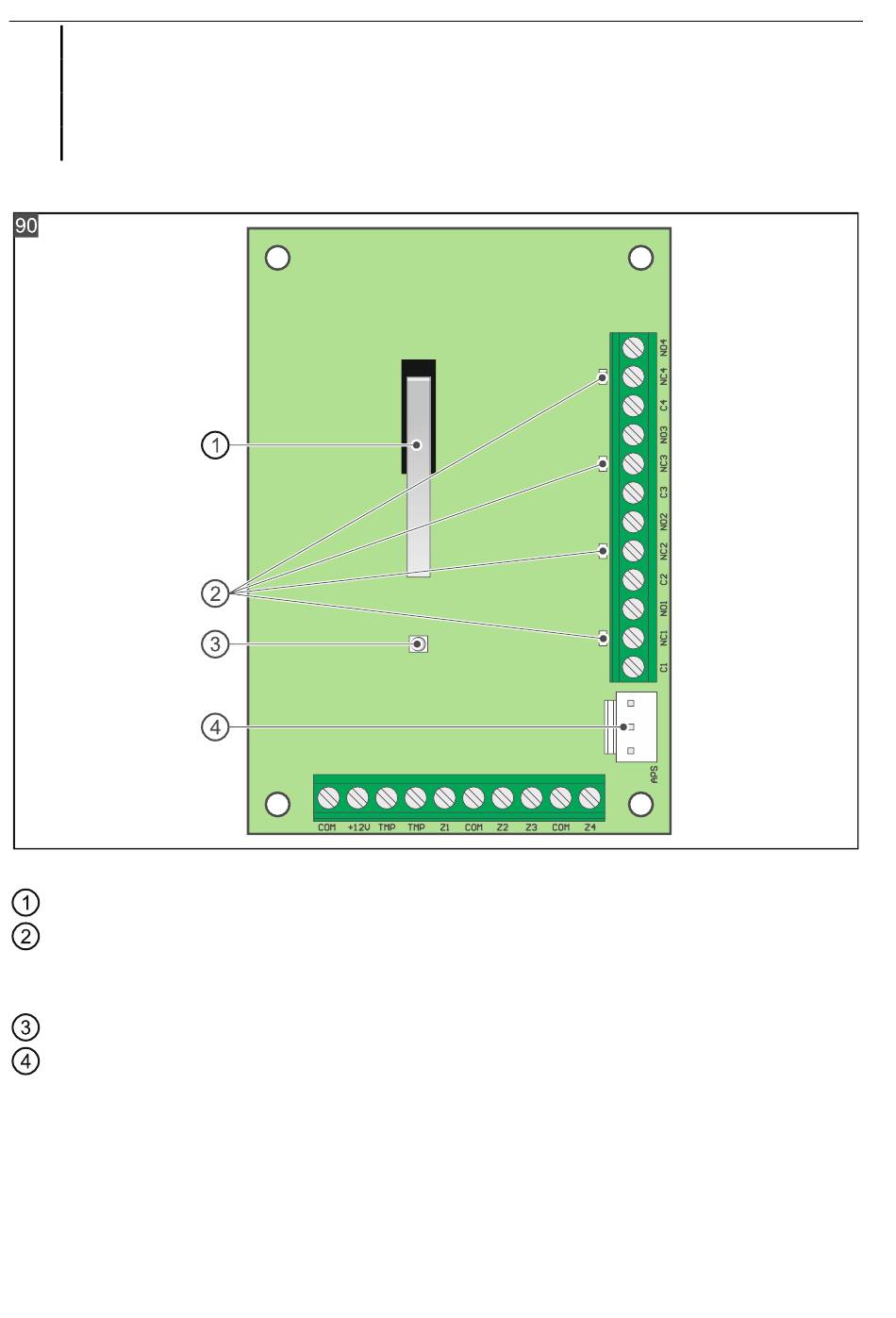

Die Abbildung stellt die Elektronikplatine des Erweiterungsmoduls dar.
Sabotagekontakt.
LED-Anzeigen, die über den Zustand der Relaisausgänge informieren:
leuchtet nicht – Ausgang ausgeschaltet,
leuchtet – Ausgang eingeschaltet.
LED-Anzeige, die die Kommunikation mit dem Controller anzeigt (einmaliges Blinken).
APS-Schnittstelle zum Anschluss eines SATEL-Netzteils (z. B. APS-412).
Klemmen
COM - Masse.
+12V - Stromversorgungseingang / Stromversorgungsausgang +12V DC, wenn das
Erweiterungsmodul von dem an die APS-Schnittstelle angeschlossenen
Netzteil versorgt wird.
TMP - Sabotageausgang (NC).
Z1...Z4
- Meldelinie.
